2. Сборочный чертеж привода
2.1. Общие требования
На сборочных чертежах привода, как на любом сборочном чертеже согласно ГОСТ 2.109.73 должны быть проставлены размеры, необходимые для сборки: габаритные, установочные, присоединительные и другие справочные размеры.
Размерами, необходимыми для сборки привода являются расстояния от фундаментного болта двигателя до конца вала, от конца быстроходного вала редуктора до характерной точки редуктора, монтажный зазор в муфте, межосевое расстояние ременной передачи, высота до центров двигателя и редуктора (рис.2.1,а). Кроме того, для сборки необходимо знать характер сопряжений шкивов или звездочек, а также полумуфты с валами. Для этого на чертеже выполняют вырыв или сочетания половины вида с половиной разреза (рис.2.1,б).
а) |
б) |
Рис.2.1.Простановка размеров, необходимых для сборки привода: а общие; б сопряженные размеры
Сопряжения шкивов и муфт от двигателя к редуктору выполняют по переходным посадкам седьмого квалитета точности (см. выше).
Для сборки и эксплуатации необходимо указать ход натяжного устройства ременной передачи или расстояние между крайними положениями двигателя про новом и максимально вытянувшимся ремне.
Габаритные размеры привода проставляются между самыми крайними точками соответствующих проекций (фундамент сюда не включается).
Установочными являются размеры между фундаментными болтами на котором монтируется привод, и глубина их заделки (рис.2.2,а). При наличии в приводе цепной передачи в качестве присоединительных размеров проставляются межосевое расстояние
9
цепной передачи, а также число зубьев и шаг ведущей звездочки
(рис.2.2,б)
а) |
б) |
Рис.2.2. Простановка размеров:
а– установочные; б- присоединительных
Вприводах с муфтой на выходном валу редуктора присоединительным размером являются высота оси этого вала над нулевым уровнем земли или бетонного пола ( не фундамента).
На сборочных чертежах привода к рабочей машине указываются техническая характеристика на привод и технические требования на сборку, которые обычно располагают в правой стороне листа чертежа над основной надписью. Техническая характеристика и технические требования могут включать сведения, которые по мнению разработчика являются важными. Ниже приведены наиболее важные технические характеристики и требования.
Техническая характеристика
1.Электродвигатель: (марка, мощность Р, кВт,) ………….
2.Частота вращения вала электродвигателя, мин-1)……………
3.Редуктор (тип и количество ступеней):…………..
4.Ременная (цепная передача): (тип ремня или цепи, передаточное число, напряжения предварительного натяжения) ………
5.Открытая зубчатая пара (если она есть, ее передаточное число) ……
6.Муфта (тип, максимальный передаваемый момент)….
Технические требования
1.Смещение валов электродвигателя и редуктора не более:
осевое, мм …………………………………….
радиальное, мм………………………………..
угловое, мм мм……………………………….
10
(Величину предельных погрешностей (осевого, радиального, углового) выбирают в зависимости от типа и размеров муфт).
2.Регулировку взаимного положения двигателя и редуктора производить прокладками под двигатель поз….
(Это требование указывается только при невозможности обеспечить заданную точность монтажа без прокладок. В приводах с ремнем между двигателем и редуктором выше перечисленное требование не указывается, так как ее компенсационные способности значительно больше возможных погрешностей монтажа на раме).
3.Регулировку натяжения ремня производить перемещением двигателя по направляющим. Стрела провисания ремня под грузом …кг, приложенным посередине ветви не должна быть …- … мм .
4.После выверки узлов привода резьбовые соединения затянуть и произвести штифтование лап двигателя и редуктора.
(Штифтование лап производят для предотвращения смещения узлов после каждой разборки привода или его элементов)
5.Привод подвергнуть обкатке без нагрузки в течении 2-3 часов.
(При обнаружении во время обкатки дефектов испытания прекратить. После устранения дефектов произвести повторную обкатку.)
2.2.Оформление спецификации
Общие требования и оформление спецификации, их структура приведены в ГОСТ 2.108 – 68 и изучаются в курсе машиностроительного черчения.
Спецификация составляется на стандартных листах формата А4 на каждую сборочную единицу курсового проекта, включая и сборочный чертеж привода. Номера позиций сборочных единиц и деталей, указанных на полках линий – выносок заносятся в соответствующую вертикальную графу спецификации.
Спецификация состоит из разделов, расположенных в следующем порядке (рис.2.3):
1.документация;
2.сборочные единицы;
3.детали;
4.стандартные изделия;
5.материалы; В разделе документация указывается название сборочного
чертежа и его обозначение.
11

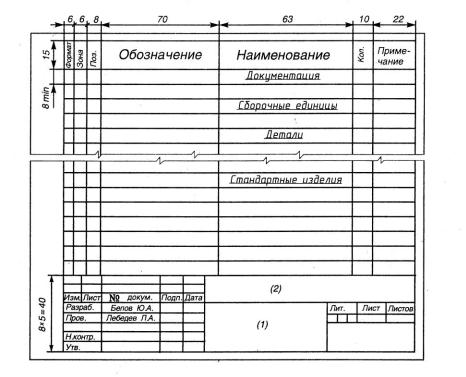

Рис. 2.3.Спецификация
В раздел сборочные единицы входят:
редуктор, рама, защитные кожухи, натяжные устройства ременной или цепной передачи (при наличии их в приводе).
В раздел детали:
включены шкивы ременной передачи или ведущая звездочка цепной передачи и при необходимости набор регулировочных прокладок.
В раздел стандартные изделия входят:
двигатель, муфта, ремень, цепь, элементы крепления к раме электродвигателя, редуктора, кожуха, фундаментные болты (если на них есть ГОСТ) гайки, шайбы, косые шайбы (если они не приварены к раме).
Стандартные изделия в соответствующем разделе спецификации должны быть заполнены в алфавитном порядке. Запись стандартных изделий в графе «Наименование» должна строго соответствовать примерам обозначений, приведенных в стандартах. Графа «Обозначение» для этих изделий не заполняется. Пример оформления спецификации см. в приложении 3 (рис.3)
Номера позиций на полках линий выносок обозначают сборочные единицы, входящие в состав всего изделия в целом (для привода: редуктор, сварная рама, муфта нестандартная), а также детали (плита) и стандартные изделия (электродвигатель, ремень, муфта стандартная, винты).
В правом нижнем углу чертежа привода помещают основную надпись документа, например: «Привод ленточного конвейера.».
12
Для всех видов чертежей (деталей, сборочных, общих видов) и схем применяют форму основной надписи по ГОСТ 2.104 – 68
(рис.2.4).
В текстовых документах (спецификациях, пояснительной записке) применяют форму основной надписи по рис.2.5 (первого или заглавного листа) или по рис.2.6 (для последующих листов). Допускается для последующих листов чертежей и схем применять форму по рис.2.4.
Рис.2.4.
Рис.2.5
Рис.2.6
Пример оформления чертежа привода ленточного (цепного) конвейера приведен в приложении 3 (рис.1)
13
