поправок. Разработанный для использования в высокоскоростных динамических приложениях приемник MS 860 обеспечивает высокоточное определения курса при его изменениях со скоростью до 90° в секунду. Для задач не требующих столь высокой точности определения курса и позиции приемник поставляется в модификации DGPS submeter.

Простота настроек и удобство пользования

Приемник оборудован 3-мя двунаправленными портами для выдачи данных в бинарном формате или в формате NMEA-0183, приемник также поддерживает индустриальный стандарт CAN (Controller Area Network). ИГД (параметры системы координат и эллипсоида) и параметры проекции пользователя могут быть загружены непосредственно в приемник. MS 860 может определять точную позицию с приемом дифференциальных поправок как в формате RTCM SC-104, так и формате Trimble CMR одновременно. Приемник может выбирать наиболее оптимальный источник поправок для обеспечения непрерывной навигации.

Передовая технология

Высокая точность, частота выдачи данных и очень малый период задержки обеспечиваемые приемником MS 860 позволили создать GPS архитектуру, отвечающую специфическим требованиям динамических позиционных задач. Специально разработанная электроника, использует технологию мультибитовой обработки сигнала "Super-Track", а также технологию подавления эффекта многолучевости "EVEREST". Это позволяет обрабатывать слабые сигналы от низколетящего спутника. Двухчастотные наблюдения обеспечивают полностью автоматическую инициализацию фазовых измерений "On the fly", что гарантирует быстроту и качество, получаемых результатов.

- 129 -

Приложение 12

GPS/ГЛОНАСС приемник Odyssey-E

Много функциональный приемник для мобильного применения

В небольшом герметичном цельнометаллическом корпусе объединены собственно двухчастотный или одночастотный сорокаканальный GPS/ГЛОНАСС приемник (аналог Legacy-E), контроллер TDS Ranger под управлением Windows CE, радиомодем с усилителем, Li-I аккумуляторы с зарядным устройством.

Объем внутренней памяти - до 96Мб. Встроенные аккумуляторы обеспечивают до 20 часов непрерывной работы. Для работы требуется внешняя антенна.

Вывод данных возможен как в собственном формате TPS, так и NMEA, с частотой до 20 раз в секунду. Для дифференциальных приложений возможен прием и передача поправок в стандарте RTCM

и формате CMR (Trimble).

Кроме последовательных (RS232) портов для связи с внешним контроллером, возможно использование шины USB или встроенного адаптера Ethernet.

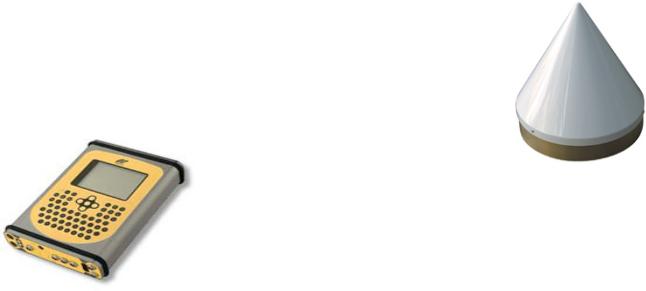

GPS Приемник Odyssey

Интеграция в одном корпусе всего необходимого для кинематических приложений не только удобно, но и выигрышно с финансовой точки зрения.

Если имеются спутниковые геодезические приемники другой компании, можно продолжить их эксплуатацию совместно с приемниками Odyssey-E . Чтобы сырые данные приемников одной компании могли быть приняты программой обработки другой компании существует специальный формат сырых данных RINEX. Формат RINEX - это некоторый универсальный формат, общий для всех компаний. Каждая компания в наборе своих программных средств обязана иметь конвертор преобразования родного формата в формат RINEX и обратно. Так компания Trimble имеет конвертор для преобразования в формат RINEX. Произведя измерения приемниками этой компании (например Trimble 4600) Вы можете получить файлы сырых данных в формате RINEX. Файлы RINEX принимаются программой Pinnacle/Ensemble компании Topcon/Javad к обработке вместе с сырыми данными приемников компании Topcon/Javad. Таким образом Вы получаете возможность производить измерения приемниками компаний Trimble и Topcon и получить совместные результаты в процессе обработки единой программой. Для получения максимальной эффективности при обработке мы рекомендуем вместе с приемниками разработок последних лет (например Hiper или Legacy фирмы Topcon/Javad или Orion - ЭОМЗ) использовать соответствующую им программу (Pinnacle/Ensemble). При этом эффективность обработки приемников более ранних лет не ухудшиться.

Основные преимущества аппаратуры «Odissey» для мобильного применения:

-Три последовательных порта;

-1РРS –выход точной метки времени UTC;

-встроенный приемник региональной ДПС «OmniStar»

Отличительная особенность спутниковых приемников фирмы Topcon от всех GPSприемников других фирм:

1. Опция Cinderella - каждый второй вторник автоматически включает в любом приемнике:

-Legacy модели E (например, одночастотном) опции, обеспечивающие его работу по двум частотам двух спутниковых систем GPS и ГЛОНАСС.

-HiPer опции, обеспечивающие его работу по двум частотам спутниковой системы GPS.

2.Возможность модернизировать приемники:

-увеличить внутреннюю память приемника

-включить на постоянной или на временной основе (аренда) вторую частоту или вторую систему – ГЛОНАСС (относится только к приемникам Legacy-E)

Причем модернизировать приемник можно не отправляя его в сервисный центр – Вам просто высылаются файлы (ключи), которые приобретенные опции активизируют.

3.Более высокая чувствительность антенн (по итогам 2002, 2003гг.)

-два фазовых центра антенн, что уменьшает погрешность восприятия сигнала

-антенны MarAnt выдерживают падение с высоты 1,6м на железобетонную поверхность.

- 131 -

Приложение 13

GPS приемник HiPer - ингтегрированный геодезический приемник для скоростных и высокоточных измерений со встроенным радиомодемом и антенной.

В небольшом легком герметичном цельнометаллическим корпусе объединены собственно двухчастотный или одночастотный сорокаканальный GPS приемник (аналог Legacy-H), нуль-центрированный (Zero-Centered) антенный элемент со встроенным малошумящим усилителем (аналог LegAnt), Li-I аккумуляторы с зарядным устройством, и, опционально, радиомодем.

GPS приемник HiPer, Topcon/Javd

Высокочувствительная антенна расположена на металлическом корпусе приемника, в котором дополнительно размещены батарея питания с зарядным устройством и уникальное устройство, позволяющее работать в запрограммированном режиме с периодическим автоматическим включением, во время которого приемник накапливает данные и передает их по коммуникационному каналу с последующим переходом в энергосберегающий режим ожидания.

Объем внутренней памяти - до 96 Мб. Возможности устройства управления и отображения Minter (две кнопки и два цветных светодиода) таковы, что позволяют в большинстве приложений обходиться без внешнего контроллера.

Кроме последовательных (RS232) портов для связи с внешним контроллером или компьютером, возможно использование шины USB или встроенного адаптера Ethernet.

HiPer, не требуя никаких внешних устройств, особенно удобен при работе в условиях, когда соединительные кабели и множество отдельных блоков мешают общей производительности.

- 132 -

Технические характеристики аппаратуры семейства HiPer

Отличительная особенность спутниковых приемников фирмы Topcon от всех GPS-приемников других фирм:

1. Опция Cinderella - каждый второй вторник автоматически включает в любом приемнике:

-Legacy модели E (например, одночастотном) опции, обеспечивающие его работу по двум частотам двух спутниковых систем GPS и ГЛОНАСС.

-HiPer опции, обеспечивающие его работу по двум частотам спутниковой системы GPS.

2.Возможность модернизировать приемники:

-увеличить внутреннюю память приемника

-включить на постоянной или на временной основе (аренда) вторую частоту или вторую систему – ГЛОНАСС (относится только к приемникам Legacy-E)

Причем модернизировать приемник можно не отправляя его в сервисный центр – Вам просто высылаются файлы (ключи), которые приобретенные опции активизируют.

3.Более высокая чувствительность антенн (по итогам 2002, 2003гг.)

-два фазовых центра антенн, что уменьшает погрешность восприятия сигнала

-антенны MarAnt выдерживают падение с высоты 1,6м на железобетонную поверхность.

-134 -

Minter

MINimum INTerface (Minter) применяется во всех приемниках ОРИОН. Это - минимальный интерфейс, позволяющий управлять работой приемника. Minter имеет два светодиода, отображающих состояние приемника и количество отслеживаемых спутников, и две кнопки, которые позволяют управлять режимами работы приемника и производить запись данных.

В том случае, уже имеются спутниковые геодезические приемники другой компании, возможно продолжить их эксплуатацию совместно с приемником «Орион». Чтобы сырые данные приемников одной компании могли быть приняты программой обработки другой компании существует специальный формат сырых данных RINEX. Формат RINEX - это некоторый универсальный формат, общий для всех компаний. Каждая компания в наборе своих программных средств обязана иметь конвертор преобразования родного формата в формат RINEX и обратно. Так компания Trimble имеет конвертор для преобразования в формат RINEX. Произведя измерения приемниками этой компании (например Trimble 4600) Вы можете получить файлы сырых данных в формате RINEX. Файлы RINEX принимаются программой Pinnacle/Ensemble компании Topcon/Javad к обработке вместе с сырыми данными приемников компании Topcon/Javad. Таким образом Вы получаете возможность производить измерения приемниками компаний Trimble и Topcon и получить совместные результаты в процессе обработки единой программой.

Для получения максимальной эффективности при обработке мы рекомендуем вместе с приемниками разработок последних лет (например Hiper или Legacy фирмы Topcon/Javad или ОРИОН - ЭОМЗ) использовать соответствующую им программу (Pinnacle/Ensemble). При этом эффективность обработки приемников более ранних лет не ухудшиться.

Отличительная особенность спутниковых приемников ОРИОН фирмы ЭОМЗ от всех GPS-приемников других фирм:

1.Опция Cinderella - каждый второй вторник автоматически включает в любом приемнике:

-ОРИОН (например, одночастотном) опции, обеспечивающие его работу по двум частотам двух спутниковых систем GPS и ГЛОНАСС.

2. Возможность модернизировать приемники:

-увеличить внутреннюю память приемника

-включить на постоянной или на временной основе (аренда) вторую частоту или вторую систему – ГЛОНАСС Причем модернизировать приемник можно не отправляя его в сервисный центр – Вам

просто высылаются файлы (ключи), которые приобретенные опции активизируют.

- 136 -

Приложение 15

Судовой навигационный приемник «КОТЛИН МТ-201»

спутниковых систем ГЛОНАСС, GPS, WAAS и EGNOS с каналом приема дифференциальных поправок средневолновых радиомаяков

Приемник "Котлин МТ-201" работает по сигналам спутниковых навигационных систем ГЛОНАСС, GPS, WAAS, EGNOS и предназначен для координатно-временного обеспечения морских и речных судов.

дифференциальных поправок позволяет производить высокоточные навигационные измерения и обеспечивает безопасность судовождения.

Функции

Определение

•геодезических координат судна*

•вектора путевой скорости (путевой угол, путевая скорость)
