6.2.1. Расположение горелок на стенках топочной камеры
Интенсивность процессов горения, тепло- и массообмена, а следовательно, и условия надёжной эксплуатации топочной камеры определяются не только конструкцией горелок и режимными параметрами, но и схемой размещения горелок на стенках топки. Наибольшее распространение для обычных однокамерных топок получили фронтальное, встречное и угловое расположение горелок (рис. 10).

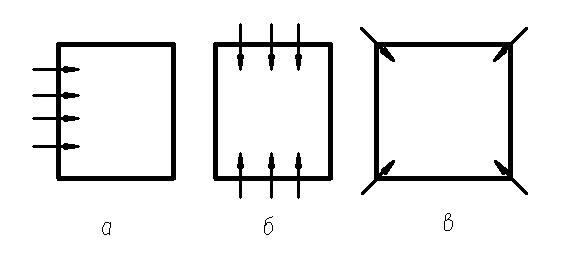

Рис.10. Схемы расположения горелок в топочной камере:
а – фронтальное, б – встречное, в – угловое
При фронтальном расположении горелок (рис.10а) струи, истекающие из отдельных горелок, первоначально развиваются самостоятельно, а затем сливаются в единый поток. По мере распространения струя подсасывает (эжектирует) топочные газы, масса её значительно увеличивается, а концентрация окислителя снижается. Во избежание касания струёй противоположной (задней) стенки топочной камеры при фронтальном расположении целесообразно использование вихревых горелок, которые дают относительно короткий факел.
При встречном расположении (рис.10б) горелки устанавливаются либо на противоположных боковых стенках, либо на фронтальной и задней, причём возможна как встречно-лобовая, так и встречно-смещённая компоновка.

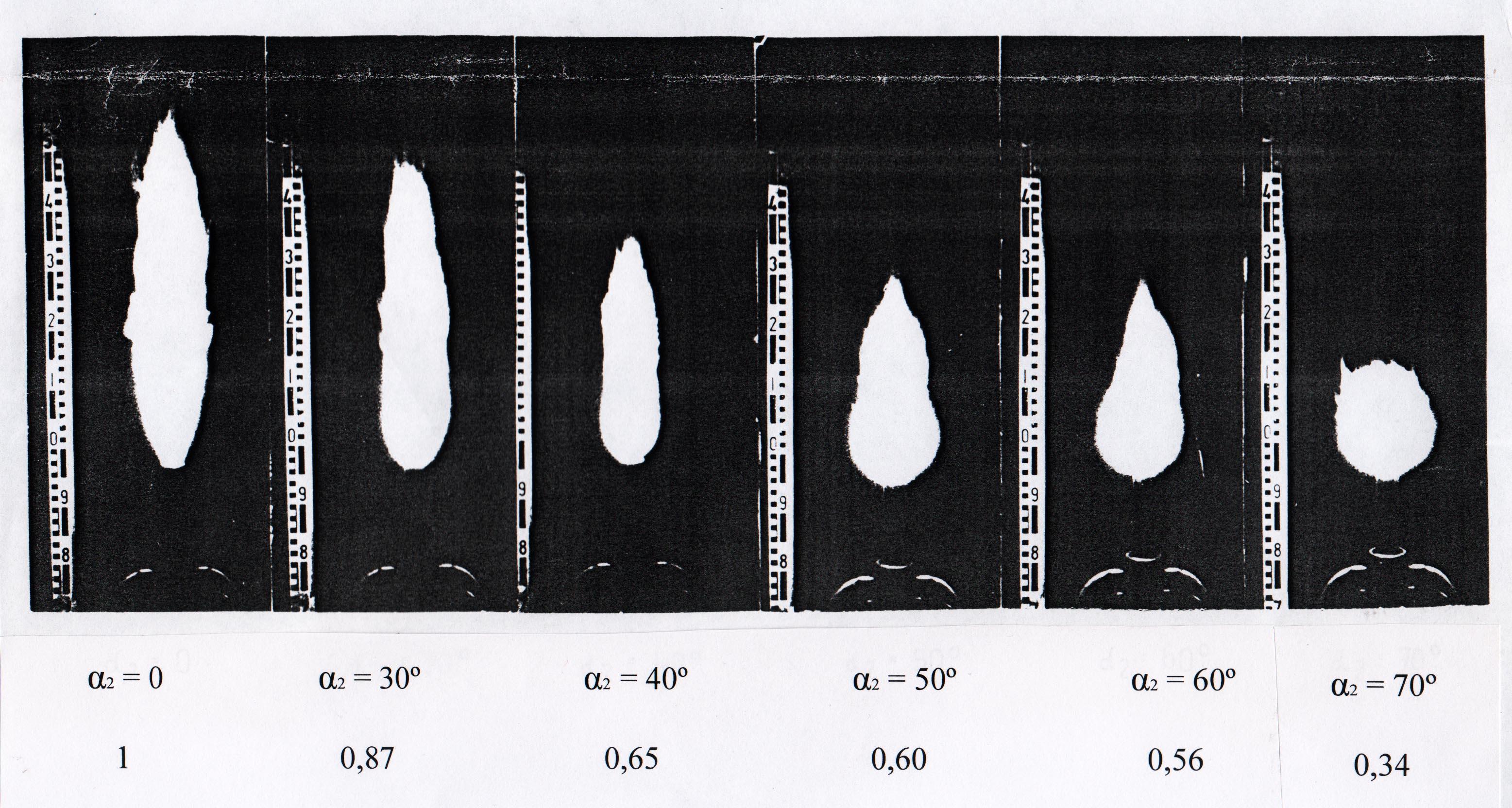

На рис.11 представлены модельные снимки свободно распространяющегося пламени вихревой осесимметричной горелки при различных углах крутки вторичного воздуха в сравнении с пламенем незакрученного параллельноструйного потока.
При встречно-лобовой компоновке в топке получается концентрированный удар встречных потоков, в результате чего поток разделяется на два направления: одна часть потока поднимается в верхнюю половину топки, а другая опускается вниз. При неравенстве импульсов встречных потоков возникает асимметричность течения, и результирующий факел может приблизиться к одной из стен.
Рис.11. Длина газового факела вихревой горелки Lвихр
при различных углах крутки вторичного воздуха α2
в сравнении с прямоточным факелом Lпр
При встречно-смещённой компоновке горелок потоки взаимно проникают друг в друга, при этом происходит лучшее заполнение факелом топочного объёма, выравнивается поле температур, обеспечивается интенсивный подвод теплоты к корню факела, стабилизируется воспламенение.
При угловом расположении горелок (рис.10в) возможны следующие схемы их установки (рис.12): диагональная, блочная, тангенциальная. Подобные компоновки также имеют ряд преимуществ, аналогичных встречно-смещённой компоновке.
г фронт д

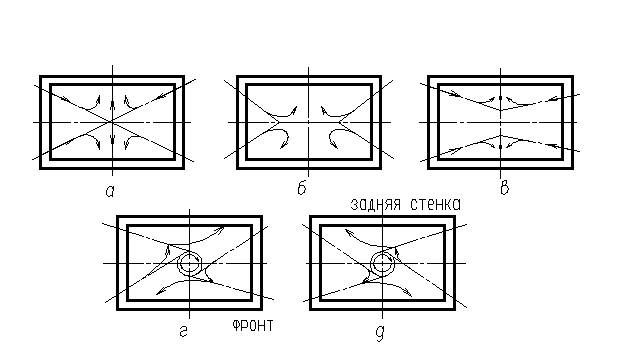

Рис.12. Схемы угловой установки горелок
а – диагональная; б, в – блочная; г, д – тангенциальная
Ещё более интенсифицируются процессы тепло- и массопереноса за счёт дополнительной турбулизации (крутки) потоков с помощью вихревых горелок, однако при несоответствии импульсов возможно искажение аэродинамики результирующего потока и, как следствие, неравномерность тепловосприятия по горизонтальному сечению топочной камеры.
Применение вихревых горелок кардинально изменяет аэродинамику истекающих потоков: профиль скорости, скорость вдоль оси струи, угол раскрытия струи, эжектирующую способность струи, – по сравнению с прямоточными горелками (рис.13).
При незначительной крутке на оси струи уменьшается статическое давление. Струя распространяется под действием центробежных сил, вызванных движением вращающихся частиц потока. До тех пор, пока между силами сжатия и центробежными силами сохраняется равновесие, профиль осевой составляющей скорости подобен случаю распространения свободной незакрученной струи (рис.13, кривая а).
Рис.13. Изменение профиля осевой составляющей скорости
в окологорелочной области:
а – незакрученная струя; б – слабозакрученная струя; в – сильнозакрученная струя (сверхкритическая крутка)
При усилении крутки потока силы сжатия компенсируют часть импульса осевого потока и тем самым замедляют его. Поскольку максимальное падение давления происходит на оси струи, наибольшее торможение осевого потока имеет место также на оси. При дальнейшем повышении степени крутки образуется профиль скорости со впадиной посередине (рис.13, кривая б).
Последующее увеличение крутки приведёт к тому, что силы сжатия превысят осевой импульс потока вблизи оси и вынудят повернуть осевой поток в обратном направлении (рис.13, кривая в).
Образующийся в окологорелочной области обратный вихрь играет важнейшую роль, в первую очередь, при стабилизации вихревого пламени, поскольку за счёт эффекта внутренней рециркуляции (рис.14) происходит подсос горячих дымовых газов в корень факела, в отличие от прямоточных горелок, которые эжектируют горячие газы только с внешней (периферийной) поверхности.
Рис.14. Зона обратных токов на выходе из вихревой горелки
Вихревые горелки обеспечивают устойчивое воспламенение угольной пыли (особенно при сжигании топлив с низким выходом летучих), при этом вторичный воздух закручивается с помощью аксиально или радиально расположенных направляющих лопаток или “улитки” (рис.27). В результате, истекающий в топочное пространство поток образует мощный турбулентный закрученный факел, на оси которого создаётся разрежение, что обеспечивает подсос большого количества раскалённых продуктов сгорания из ядра факела к устью горелки – так называемая зона внутренней (приосевой) рециркуляции дымовых газов. Это ускоряет прогрев смеси топлива с первичным воздухом и её воспламенение, т.е. стабилизирует факел. Размер зоны внутренней рециркуляции (зоны обратных токов) и её удаление от среза горелки определяются геометрией горелки, степенью крутки и соотношением режимных параметров.
При факельном сжигании угольной пыли в топке в каждый момент времени находится ничтожный запас топлива – не более нескольких десятков килограммов. Это делает факельный процесс значительно более чувствительным к изменениям расходов топлива и воздуха (в сравнении со слоевым сжиганием) и позволяет в случае необходимости практически мгновенно изменять тепловую производительность топки (как при сжигании газа и мазута). Факельный способ сжигания предъявляет дополнительные требования к надёжности непрерывной подачи угольной пыли в топку, поскольку малейший (даже несколько секунд) перерыв может привести к погасанию факела, что связано с опасностью взрыва при возобновлении подачи топлива. Поэтому в пылеугольных котлах устанавливают несколько горелок.
Преимущества факельного способа сжигания по сравнению со слоевым:
камерные топки пригодны для сжигания любого вида топлива, включая отходы углей, образующиеся при их обогащении;
возможность создания топки практически на любую, сколь угодно большую мощность;
надёжная эксплуатация при низких коэффициентах избытка воздуха (даже при сжигании угольной пыли α = 1,15÷1,2);
пониженный мехнедожог.
К недостаткам следует отнести следующее:
ограничен нижний предел производительности (при сжигании угольной пыли тепловая мощность не ниже 20 МВт), т.е. невозможно сжигать угольную пыль в маленьких топках, особенно при переменных режимах работы;
повышенные энергозатраты на собственные нужды в связи с необходимостью предварительной подготовки топлива (системы пылеприготовления – СПП);
более высокие концентрации токсичных газов (оксидов азота и серы).
