3.7. Смешанный теплоперенос и его тепловая цепь

При анализе процессов теплопереноса используется метод тепловых цепей с параллельным, последовательным и комбинированным соединением термических сопротивлений.

Теплоёмкость. Тепловая энергия может накапливаться в различных телах точно также, как электрическая в конденсаторах. Рассмотрим ёмкость с горячей водой, окружённую средой с температурой Т_с. Тепловой поток от ёмкости в окружающую среду определяется уравнением:

- m*c*(d/dt)*(T₁–T_с) = (T₁–T_с)/R_1,с, (3.33)

где знак (-) означает, что Т₁уменьшается,eсли (Т₁– Т_с) положительна:R_1,с- результирующее термическое сопротивление тепловому потоку, включающее конвекцию, излучение и теплопроводность.

4. Солнечное излучение

Потенциальные возможности энергетики, основанной на использовании непосредственно солнечного излучения, чрезвычайно велики. Использование всего лишь 0,0125%

Этого количества энергии Солнца могло бы обеспечить все сегодняшние потребности мировой энергетики, а использование 0,5% - полностью покрыть потребности на перспективу. Однако препятствием этому является низкая эффективность солнечного излучения. Наибольшая плотность солнечного излучения в коротковолновом диапазоне с длиной волны 0,3-2,5мкм составляет примерно 1кВт/м²и включает видимый спектр.

Для различных районов в зависимости от места, времени суток, и погоды потоки солнечной энергии, достигающие Земли, меняются от 3 до 30 МДж/м²в день. Особенно привлекательны южные районы Сибири и Дальнего Востока.

4.1. Космическое солнечное излучение

Температура поверхности Солнца- 5800⁰К. Солнечная постоянная над атмосферой Земли

равна G_o=1353ВТ/м². Солнечный спектр можно разделить на три основные области:

- ультрафиолетовое излучение (λ < 0,4 Мкм)- 9 % интенсивности;

- видимое излучение (0,4мкм< λ<0,7мкм) – 45% интенсивности;

- инфракрасное излучение (λ≥ 0,7мкм) -46% интенсивности.

Все три области относятся к коротковолновому диапазону. На поверхности Земли регистрируется как прямой поток, так и рассеянное атмосферой излучение. Отношение интенсивности направленного потока к полной интенсивности излучения от 0,9 в ясный день до нуля в пасмурный день. Полная облучённость есть сумма интенсивности направленного и рассеянного излучения:

G=G_н+G_р. (4.1)

4.2. Геометрия Земли и Солнца

Рис.4. 1.Схема определения широты φ и долготы ψ. 1.- экваториальная плоскость; 2 - меридиональная плоскость.

На рис. 4.1.изображена Земля. Она обращается за 24 часа вокруг своей оси. Ось перпендикулярна экваториальной плоскости Земли. Точка С – центр Земли. Точка Р на поверхности Земли характеризуется широтой φ и долготой ψ. Величина φ положительна для точек, лежащих севернее экватора, отрицательна – для точек южнее экватора. Величина ψ положительна к востоку от Гринвича. Вертикальная плоскость – меридиональная. Точки Е и G= точки на экваторе, имеющие те же долготы, что и точка Р и Гринвич соответственно. Один раз каждые 24ч Солнце попадает в меридиональную плоскость. Это – полдень по солнечному времени для всех точек, имеющих данную долготу. Полдень не обязательно совпадает по солнечному времени с двенадцатью часами, т. к. единое установленное время в часовом поясе в пределах 15⁰долготы. Земля обращается вокруг Солнца за год. Направление земной оси остаётся фиксированным в пространстве под углом σ₀= 23,5⁰к нормали к плоскости вращения (рис.4.2).

Рис.4.2. Схема вращения Земли вокруг Солнца. Сплошная линия на поверхности Земли – экватор.

Угол между направлением к Солнцу и экваториальной плоскостью называется склонением σ и является мерой сезонных изменений. Мысленно проведём линию от центра Земли до Солнца, пересекающую поверхность Земли в т. Р на рис.4.1. В этом случае σ представляет собой угол φ на рис. 4.1. Таким образом, склонение есть широта точки, для которой Солнце находится в зените в полдень по солнечному времени. Как следует из рис.4.3. в северном полушарии σ плавно меняется от σ₀= +23,5⁰в период летнего солнцестояния до σ₀= -23,5⁰в период зимнего солнцестояния. Аналитически получено:

σ=σ₀Sin[360⁰(284+n)/365], (4.2)

где n- день года [n=1 соответствует 1 января]

Суточная облучённость Hесть полная энергия солнечного излучения, которая приходится на единицу площади поверхности за день:

H = ∫G*dt (4.3)

Рис. 4.3. Схема освещения поверхности Земли солнечным излучением в различные времена года. Отмечены широты 0⁰; ± 23,5⁰; ±66,5⁰. Видно, как меняется склонение σ. Стрелками обозначен поток солнечного излучения.

_I

_II

_III

_III

_IV

_V

_VI

_VII

_VIII

_IX

_X

_XI

_XII

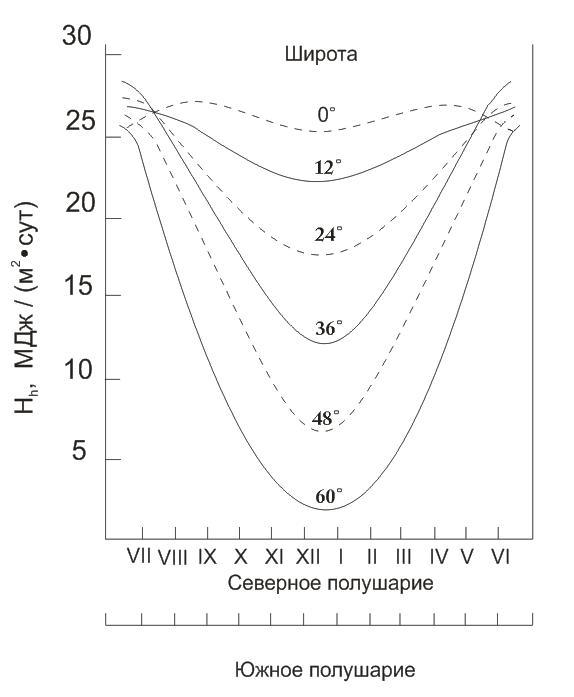

Рис. 4.4. Сезонные изменения облучённости H_hгоризонтальной приёмной площадки в ясный день на разных широтах.

Летом H_h≈25 Мдж/м²*сут. во всех широтах. Зимой Н_hв высоких широтах много меньше вследствие более короткого дня, косого падения лучей и большого ослабления атмосферой (Римскими цифрами обозначены месяцы). На рис. 4.4.показано изменение суточной облучённости в зависимости от широты местности и времени года. Приведённые на рис.4.4. значения соответствуют измерениям при ясном небе в горизонтальной плоскости. Сезонные изменения определяются тремя основными факторами.

1.Изменением продолжительности дня. Например, на широте 48⁰продолжительность дня (N) меняется от 16ч в период летнего солнцестояния до 8ч в период зимнего солнцестояния. В полярных широтахN=24ч (летом) иN=0(зимой).

2. Ориентацией приёмной площадки.

3. Изменением поглощения в атмосфере. Атмосфера Земли ослабляет поток солнечного излучения.

Расположение приёмника относительно Солнца

Рис4.5 Зенитный угол θ, угол наклона β и азимут γ для наклонной поверхности

1.- нормаль к горизонтальной плоскости;

2.- нормаль к наклонной плоскости.

Угол наклона β. Угол между рассматриваемой плоскостью и горизонтальной (0 <β<90⁰для поверхностей, обращённых к экватору; 90⁰<β<180⁰для поверхностей повёрнутых от экватора). Азимут γ. Отклонение от меридиана проекции на горизонтальную плоскость нормали к поверхности приёмника ( γ=0 для плоскости, ориентированной строго на юг, γ>0- ориентированной к западу от направления строго на юг; γ<0- к востоку. Для горизонтальной плоскости γ=0).

Угол падения θ. Угол между направлением потока излучения и нормалью к ней. Собирающий приёмник должен быть всегда расположен прямо по направлению потока солнечного излучения (должно выполняться условие θ = 0). Облучённость Н_hесть сумма направленной и рассеянной компонент:

Н = ∫G_н*cosθ+G_р)dt(4.4.)

. Приёмник удобно располагать по направлению к экватору. Например, в северном полушарии строго на юг, с наклоном, равным широте.

Рис.4.6. Облучённость горизонтальной поверхности (52° сев. широты, 0° зап. долготы, практически ясные дни). Продолжительность дня и облучённость летом выше, чем зимой Во многих районах типичные средние значения Н_ссоставляют 50-70%, рассчитанных для ясного неба из - за облаков и пыли. Только в пустынях не выше среднего значения.

Поглощение в атмосфере

В процессе прохождения коротковолнового солнечного излучения через атмосферу имеют место различные виды взаимодействия.

- поглощение- переход энергии излучения в тепло (возбуждение молекул) с последующим излучением света большей длины волны;

- рассеяние – изменение направления распространения света в зависимости от длины волны; отражение, которое не зависит от длины волны;

- отражение – около 30% солнечного излучения отражается обратно в космическое пространство. Коэффициент отражения ρ называется альбедо.

- парниковый эффект и длинноволновое отражение. Если радиус Земли Г, а солнечная постоянная G₀, то полученная от Солнца энергия составляет

πГ²(1-ρ₀)G₀. Эта энергия равна энергии, излучаемой в космическое пространство Землёй с излучательной способностью ε = 1 и средней температурой Т_е.

4πГ²(1-ρ₀)G₀= 4πГ²σT_e⁴, (4.5)

где ρ₀– коэффицинет отражения,

следовательно, Т_е≈ 250⁰К = - 23⁰С.

Это соответствует спектральному распределению абсолютно чёрного тела с температурой 250⁰К с максимальной λ = 10мкм.

_{Направленное солнечное}

_{Излучение (коротковолновое)}

_{Отражённое коротковолновое излучение}

_{возвращается в космическое пространство}

_{Поглощение в атмосфере приводит к повышению температуры. Возможно переизлучение в длинноволновой области.}

_{Распространение в прямом направлении в пределах телесного угла, равного угловому размеру Солнца. Направленное излучение, индекс н.}

_{Рассеянное или отражённое излучение, достигающее поверхности Земли. Рассеянное излучение(диффузная компонента), индекс р.}

_{Из диффузной компоненты можно выделить}

_{излучение, приходящее в определённом направлении с угловой зависимостью.}

_{Оставшаяся доля диффузного излучения, слабо зависящая от угла.}

Рис. 4.7. Процессы, сопутствующие прохождению солнечного излучения сквозь атмосферу.

Из рис. 4.7. видно, что инфракрасные длинноволновые потоки излучения от поверхности Земли сложны и велики. Средняя температура поверхности Земли составляет 14⁰С, что примерно на 40⁰С выше температуры внешней атмосферы, которая выступает как инфракрасный теплоизоляционный экран. Это повышение температуры называется парниковым эффектом, так как стекло оранжереи также не пропускает инфракрасное излучение из оранжереи наружу, но пропускает коротковолновое солнечное излучение внутрь. Чистая атмосфера пропускает видимое излучение и становится «окном», открытым для прихода на Землю солнечной энергии. Половина интенсивности космического излучения приходится на диапазон 0,7мкм<λ<2,5мкм. Более 20% солнечного излучения поглощается в атмосфере.

Оценки солнечной энергии

Перед установкой приёмника солнечной энергии необходимо определить, какое количество энергии требуется собрать. Тогда можно рассчитать размер приёмника. Фокусирующим системам трудно успешно работать в условиях сильной облачности, но такие системы следят за Солнцем и поэтому собирают большую часть потока, идущего по нормали к поверхности.
