9.Переходная э.Д.С. И реактивность синхронной машины

Рассмотрим баланс магнитных потоков в продольной оси ротора синхронной машины в установившемся симметричном режиме ее работы с отстающим по фазе током (рис.3.20).

а- холостой ход; б – исходный установившийся режим нагрузки; в – момент внезапного нарушения режима

При отсутствии насыщения машины каждый из ее магнитных потоков и их отдельные составляющие можно рассматривать независимо друг от друга.

Рассмотрим баланс магнитных потоков в синхронной машине по продольной оси при разных режимах:

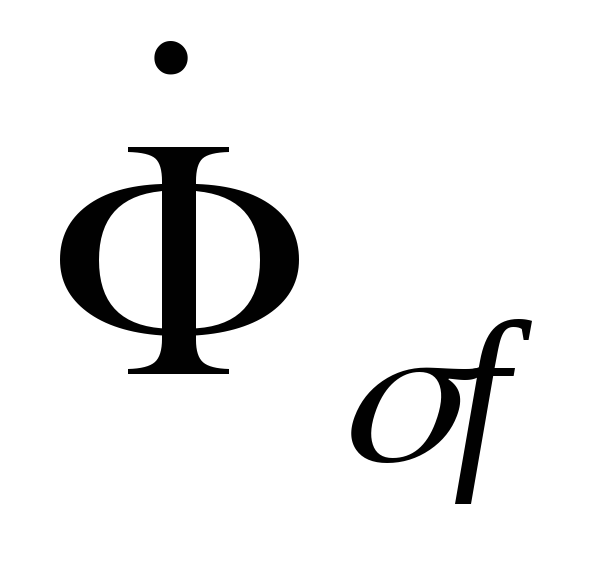

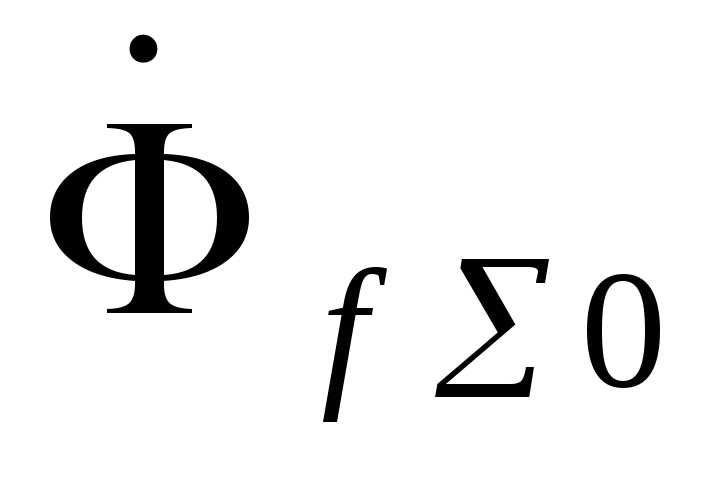

а) при холостом ходе полный магнитный поток обмотки возбуждения состоит из потока рассеянияи полезного потока, достигающего обмотки статора (рис.3.20.,);

б) при нагруженной машине в установившемся режиме полезный поток является уже геометрической разностью продольного потока в воздушном зазореи встречно ему направленного потока реакции статора. Результирующий магнитный поток, сцепленный с обмоткой возбуждения равен суммеи(рис.3.20,);

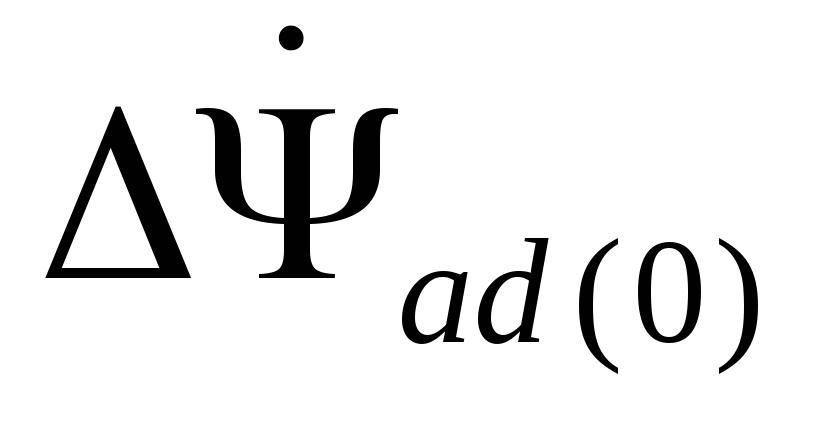

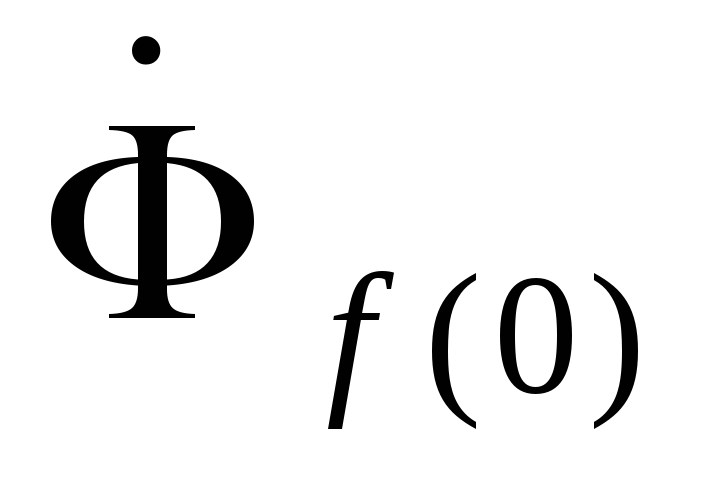

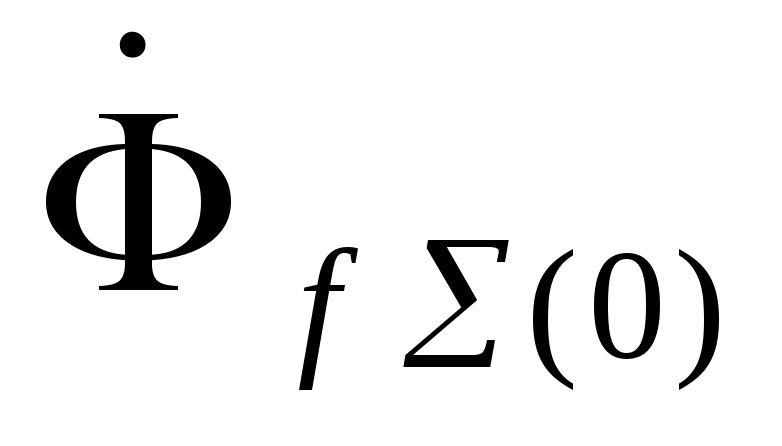

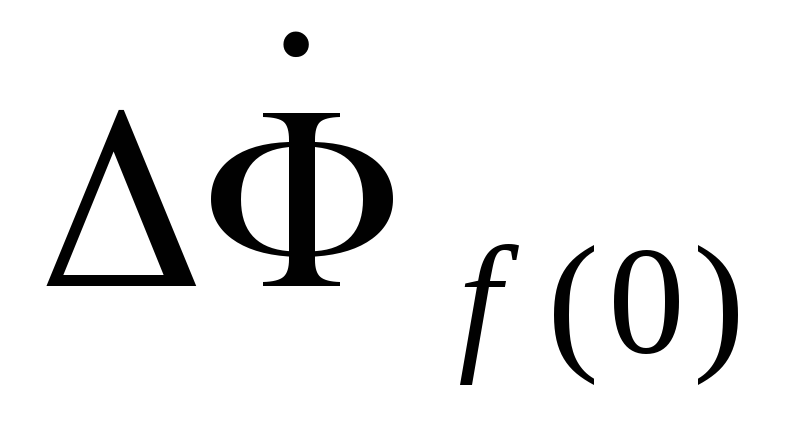

в) при внезапном набросе нагрузки во внешней сети ток статора увеличится и, как следствие, увеличится поток продольной реакции статора на. В соответствии с правилом Ленца приращение потокавызовет ответную реакцию обмотки возбуждения. Исходя из принципа неизменности потокосцепления машины в начальный момент переходного процесса, приращения потокосцепленийидолжны компенсировать друг друга, то есть

, (3.47)

или в относительных единицах

. (3.48)

Из (3.48) следует, что приращения токов статора и роторасвязаны между собой простым соотношением и различие их обусловлено только реактивностью рассеяния обмотки возбуждения.

В ненасыщенной машине поток составляет некоторую постоянную долю, которая определяется коэффициентом рассеяния обмотки возбуждения

. (3.49)

С увеличением отдопропорционально ему увеличивается поток рассеяния отдо, что приводит к уменьшению потокадо.Однако результирующий поток, сцепленный с обмоткой возбуждения, сохраняет свое предшествующее значение (рис.3.20, ).

Для нахождения э.д.с. статора синхронной машины в начальный момент нарушения режима воспользуемся неизменностью потока, сцепленного с обмоткой возбуждения.

Зная коэффициент рассеяния обмотки возбуждения , определим ту часть магнитного потока, которая связана со статором, то есть

. (3.50)

При этом можно утверждать, что потокосцепление(соответствующее магнитному потоку) и соответствующая ему э.д.с.в обмотке статора сохраняют в начальный момент переходного процесса свои предшествующие значения.

Раскроем выражение (3.50), опуская индекс ():

==

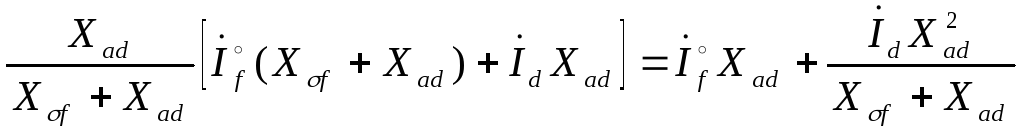

. (3.51)

Сопоставляя выражения (3.46) и (3.51) и учитывая, что потокосцеплению соответствует наводимая в обмотке статора э.д.с.и все величины выражены в относительных единицах, можно записать:. (3.52)

Э.д.с. называют поперечной переходной э.д.с., а реактивность-продольной переходной реактивностью, величина которой указывается заводом-изготовителем.

Оставаясь неизменной в начальный момент внезапного нарушения режима, переходная э.д.с.позволяет связать параметры предшествующего режима с параметрами нового режима (наступившего от внезапного изменения).

В этом и состоит практическая ценность . С этой точки зрения термин ”переходная” нужно понимать так, что эта э.д.с. вместе спозволяет оценить количественно внезапный переход от одного режима к другому. Следует отметить, что э.д.с.нельзя измерить (ибо ее значение определяется по параметрам предшествующего режима). Поэтому эту э.д.с. нередко называют расчетной или условной.
