Устройство малогабаритного цангового патрона
Для выполнения требований обеспечения обработки в труднодоступных местах разработан малогабаритный цанговый патрон с уменьшенным диаметром передней части.

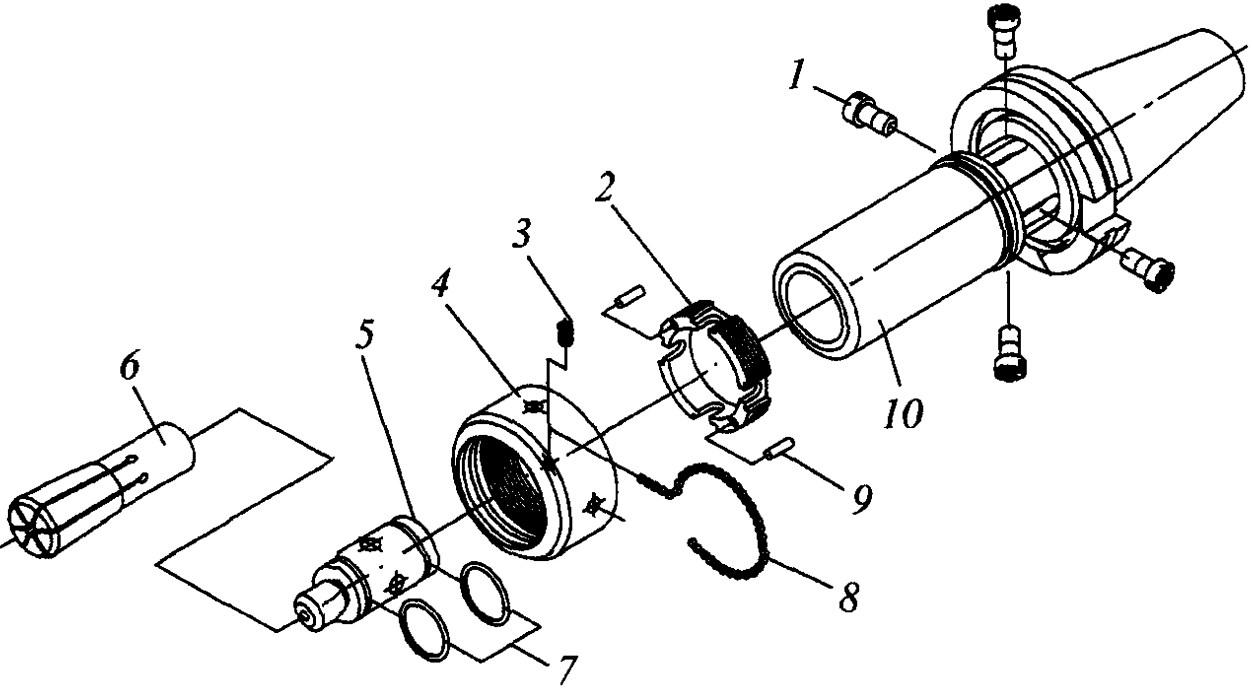

1 - фиксаторы; 2 - резьбовая муфта; 3 - резьбовая пробка; 4 - гайка; 5 - тяга; 6 - цанга; 7 - пружинные кольца; 8 - шарики; 9 - шифты; 10 – корпус

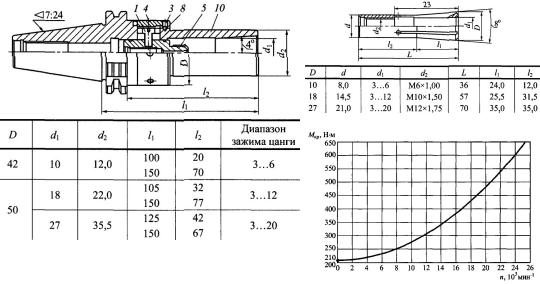

Размеры малогабаритного цангового Размеры цанг для малогабаритного
патрона,
мм патрона, мм
Зависимость передаваемого крутящего момента Мкр от частоты вращения цангового патрона

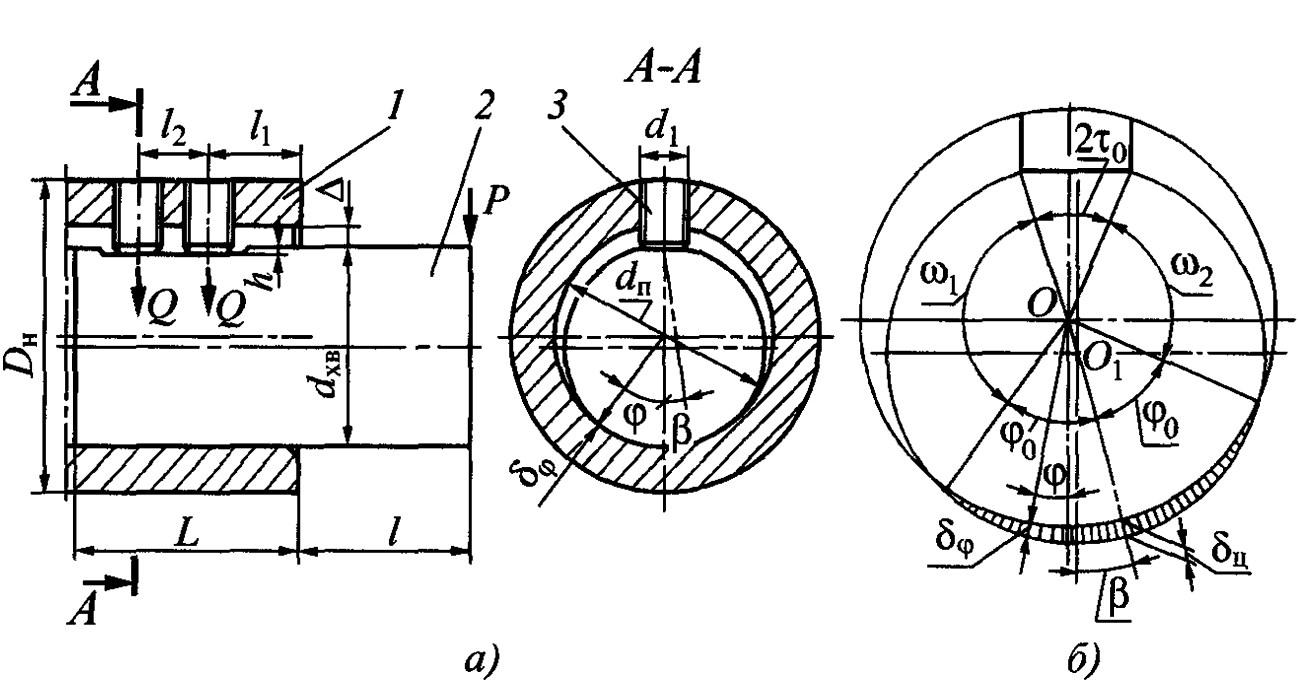

Патрон с односторонним прижимом

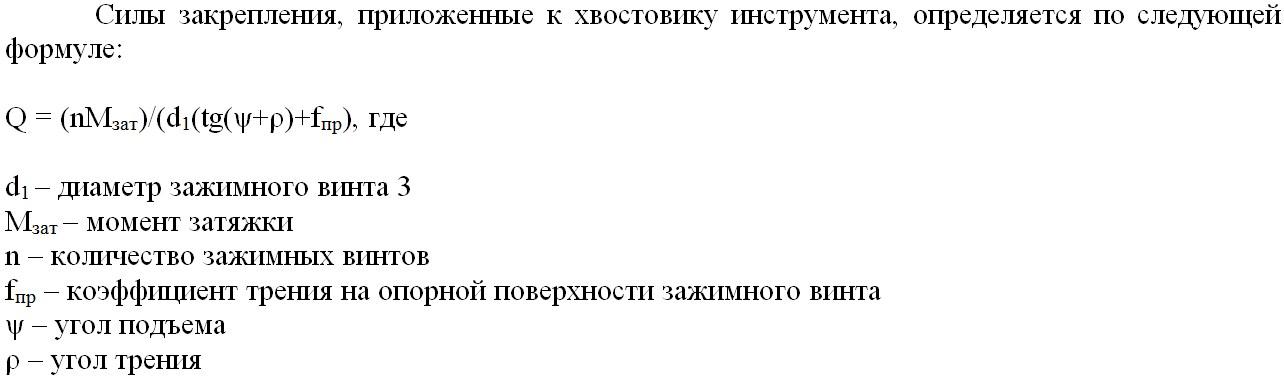

Патроны с односторонним прижимом винтами применяют для установки и закрепления резцедержателей в револьверных головках токарных станков, для закрепления концевых фрез и сменных наладок в базисных агрегатах. Также данные патроны применяют в модульном расточном инструменте. Принципиальная схема патрона показана на рис. а. В корпусе 1 одним или двумя винтами 3 к одной стороне отверстия прижат цилиндрический хвостовик 2. Для надежного контакта с винтами хвостовик имеет лыски глубиной h. При завинчивании зажимных винтов 3 (рис. б) происходит упругое смещение хвостовика относительно корпуса. Это смещение происходит на величину fc.
Роликовый патрон
Роликовые патроны предназначены для тех же целей, что и цанговые. В них сила закрепления создается за счет заклинивания игольчатых роликов 3 между гайкой 5 и конической наружной поверхностью корпуса 1. Закаленные стальные ролики укладываются в латунный сепаратор 4 в шахматном порядке в три ряда. Сепаратор фиксируется на корпусе 1 запорными кольцами 2, 6 и 7. Как правило, размещают 126 роликов диаметром 2 мм и длиной 10 мм. При размещении роликов под углом 1,5...2°, огибающая их поверхность образует гиперболоид, который при вращении гайки дополнительно деформирует корпус 1, создавая более равномерный зажим.
Устройство роликового патрона
Роликовый патрон
Гидравлический патрон
чего
регулируется поворота винта 7.

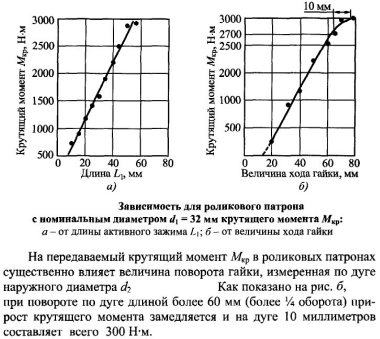

Зависимость передаваемого крутящего момента Мкр от частоты вращения
чем
у роликового и сопоставим с патрона
«Coro Grip» (12, 20, 25, 32 – диаметры закрепляемых
хвостовиков)
цанговым.
Патрон с термозажимом
Хвостовик закрепляемого инструмента вставляется в расширенное отверстие патрона (рис. а). При охлаждении до комнатной температуры диаметр отверстия патрона возвращается к нормальному размеру, при этом возникают очень большие зажимные усилия (рис. б). Если закрепление осуществляется в диапазоне упругих деформаций материала патрона, то оно может быть повторено многократно (до 5000 раз).
При раскреплении инструмента в зоне, ограниченной участком сопряжения патрона и хвостовика закрепляемого инструмента, нагревание до температуры 300…350 °С возможно менее чем за 10 с. После извлечения режущего инструмента патрон охлаждается достаточно быстро, чему способствует относительно большая масса патрона. Инструмент при этом практически не нагревается.
Удерживающие силы, возникающие в результате охлаждения патрона с термозажимом, значительно больше, чем в других известных системах закрепления, поэтому по уровню вибраций образующаяся система закрепления равноценна цельному инструменту той же конфигурации.
Патрон с термозажимом
Преимущества патрона TRIBOS-R:
Наилучшие динамические свойства радиального биения (7,5 мкм при длине вылета инструмента 3хD и частоте вращения 24000 об/мин);
Специальная «каркасная структура», а также заполнения в полостях вокруг диаметра зажима погашающие вибрацию;
Высокая радиальная жесткость;
Большое зажимное усилие;
Высокая точность радиального биения (< 0,003 мм) и повторения зажима;
Подходит для высокоскоростного резания до 55000 об/мин;
Процесс зажима длится менее 20 секунд;
Отсутствие подвижных деталей;
Нечувствителен к загрязнениям и не вызывает особых требований к техобслуживанию.
Coromant
Capto

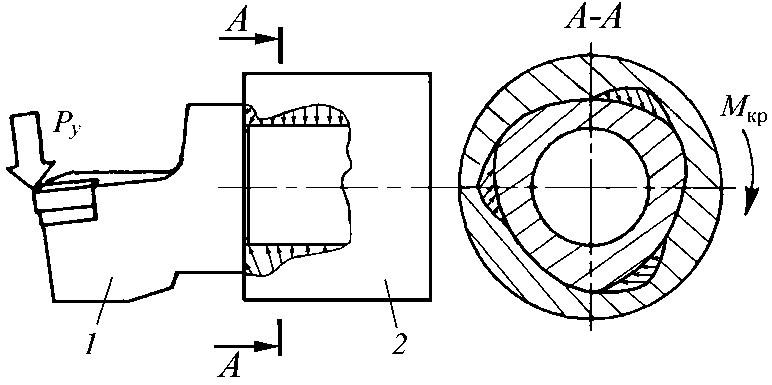

Система "Coromant
Capto" фирмы Sandvik Coromant (Швеция) основана
на применении хвостовика, имеющего
в сечении трехгранную форму с радиусными
скруглениями. Такое соединение получило
название "РК-профиль" и отличается
от обычных конических соединений
следующими преимуществами:
а) повышенная жесткость и надежность крепления;
б) равномерное распределение
крутящего
г)
Инструментальные
системы
