ФГБОУ ВПО МГТУ СТАНКИН

Лабораторная работа №5

Выполнили студенты группы ИДБ-11-04

Шерстнёва Алёна

Петрунин Андрей

Москва 2013

Лабораторная работа №5

УСТРОЙСТВА НА ОПЕРАЦИОННЫХ УСИЛИТЕЛЯХ

Цель работы: Исследовать характеристики и параметры операционного усилителя, а также изучить параметры и построение преобразователей, построенных на операционном усилителе.

Ход работы:

  1. Характеристики и параметры операционного усилителя

Схема для моделирования работы операционного усилителя

Осциллограмма ОУ

ЛАЧХ ОУ:

KU

KU [Дб]

Uсм

Uвых+

Uвых-

fн

fв

f1

10987,5

61,007

21,2мк

10,988

-10,987

530,83k

130,619M

125,82M

КU ==21.975/0,002 = 10987,5

KU[Дб]=20 Log KU =80,817

  1. Преобразователи на операционных усилителях

Схема для моделирования работы преобразователя на ОУ

    1. Исследование работы инвертирующего усилителя

Осциллограмма для инвертирующего усилителя

KU

KU[Дб]

fн

fв

f1

20

20

28,63k

922,61k

400,213k

КU ==400/20=20

KU[Дб]=20 Log KU =26

ЛАЧХ для инвертирующего усилителя 1:

KU

KU[Дб]

fн

fв

f1

20

26

46,07k

922,5k

821,95k

ЛАЧХ для инвертирующего усилителя 2:

Схема инвертирующего усилителя:

Iвх+Ioc=0

Iвх=-Iос

Iвх=

Iвых=

Uвых/Uвх=-Rос/R1

КU ==100/5=20

    1. Исследование работы дифференциатора

Осциллограмма дифференциатора

Амплитуда выходного сигнала:

UвыхАм=47,414mV

Схема дифференциатора:

    1. Исследование работы интегратора

Осциллограмма интегратора

Амплитуда выходного сигнала при t=tи:

UвыхАм=-5,975 mV при t=5ms

Схема интегратора:

  1. Исследование работы компаратора

Схема для моделирования работы компаратора

Осциллограмма работы компаратора:

Е1

Uвых+

Uвых-

tи+

tи-

Т

Е1=3В

9,116

-9,116

5,932ms

4,00ms

9,990ms

Е1=5В

9,116

-9,116

6,634ms

3,288ms

10,00ms

  1. Исследование работы мультивибратора

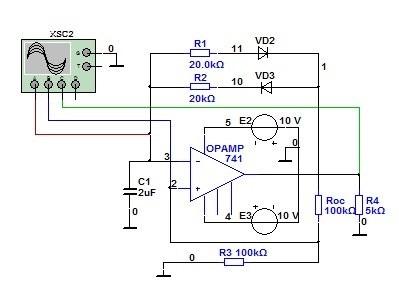

Схема для моделирования работы мультивибратора

Осциллограмма мультивибратора

Uвых+

Uвых-

UПОС+

UПОС-

Uc

tи+

tи-

Т

п.4.2

9,116

-9,116

4,552

-4,558

4,547

48,06ms

47,66ms

95,73ms

п.4.3

9,116

-9,116

4,552

-4,558

4,549

14,30ms

24,03ms

48,06ms

п.4.4

9,116

-9,116

6,073

-6,077

6,045

46,08ms

71,90ms

143,40ms

п.4.5

9,116

-9,116

4,552

-4,558

4,557

14,30ms

47,96ms

71,97 ms

Осциллограммы мультивибратора с измененными параметрами:

4.3

4.4

4.5

Вывод: Изменение емкости конденсатора прямо пропорционально с некоторым коэффициентом изменению длительности обоих импульсов, период изменится в том же отношении и в ту же сторону, что и емкость.

При изменении обратного сопротивления обратно пропорционально меняется напряжение на инвертирующем входе с некоторым коэффициентом, длительность отрицательного импульса так же изменится обратно пропорционально.

При изменении одного из сопротивлений на входе мультивибратора длительность зависимого от него импульса (положительного или отрицательного) изменится прямо пропорционально, с некоторым коэффициентом пропорциональности.
