67 Как контролируется окончание продувки газопровода огневым методом и газовым анализом?
Для контроля окончания продувки огневым методом набирают пробу в опрокинутый вверх дном металлический стаканчик, показанный на рис. 2.25. Затем выходят в соседнее помещение и поджигают взятую пробу. Если проба не загорится, в газопроводе чистый воздух, а если загорится с хлопком, — смесь газа с воздухом. Спокойное воспламенение пробы при вялом, коптящем пламени означает, что в газопроводе газ и продувка может быть окончена. При контроле газовым анализом продувка считается оконченной, если содержание кислорода в пробе менее 1 %.
68 При работе регулятора давления и открытом кране продувки 1 включить в работу цеховой газопровод в соответствии со схемой, показанной на рис.18.
Включение в работу цехового газопровода производится в такой последовательности: а) открыть кран продувки 4; б) открыть задвижку 6 и продуть в течение 1—2 мин обводную линию счетчика РС; в) открыть задвижку 3, а затем задвижку 2, закрыть задвижку 6, в течение 2—3 мин продуть цеховой газопровод; г) закрыть кран 1 продувки ГРУ.
При первичном пуске газа задвижка 6 на обводной линии после включения системы газоснабжения пломбируется представителем газового хозяйства. При повторных пусках системы газоснабжения продувка обводной линии счетчика РС не производится.

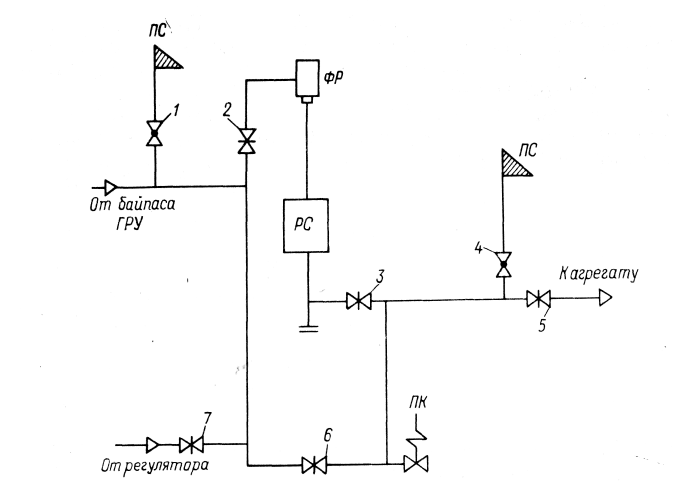

Рис.18. Схема цехового газопровода
69 В помещении котельного цеха появился запах газа. Для ускорения поиска и устранения неплотностей слесарь-ремонтник по обслуживанию газового хозяйства зажег факел и с его помощью начал выявлять неплотности в местах присоединения арматуры и других местах. Правильно ли он поступил?
Нет, неправильно, так как грубо нарушил требования «Правил безопасности в газовом хозяйстве». Проверка плотности газопроводов, арматуры, приборов огнем запрещается. Вызвано это опасностью зажигать огонь в загазованном помещении: при проверке огнем в стесненном месте (например, между газопроводом и стеной) весьма вероятно, что образовавшийся маленький очаг горения не будет обнаружен, а утечка газа будет увеличиваться. Кроме того, огневой очаг может явиться причиной пожара и взрыва. Поиск утечки газа огнем на подземных газопроводах может вызвать переброску пламени в колодцы, подвалы и в другие помещения, что приведет к аварийной ситуации.
70 Как определяются утечки газа с помощью обмыливания?
Для определения утечки газа обмыливанием необходимо подготовить мыльную эмульсию (хорошая эмульсия получается при Растворении 50 г мыла в 1 л воды). Мыльная эмульсия наносится в виде пленки на место предполагаемой утечки газа. Место выхода газа через неплотности обозначится в зависимости от размера утечки следующими признаками: при незначительной утечке появятся пузыри, которые медленно надуваются (1—2 пузыря); при значительной утечке почти мгновенно появится гирлянда мелких пузырей; при очень большой утечке пузыри заметны только при нахождении кисточки с эмульсией непосредственно на месте выхода газа.Способ обнаружения утечки газа с помощью мыльной эмульсии получил широкое распространение благодаря своей простоте, дешевизне и наглядности. Однако при отрицательной температуре воздуха применение этого способа затруднено. При температуре воздуха от 0 до —25 °С в качестве эмульсии могут быть использованы водный раствор лакричного корня (1 л воды, 10 г корня, 290 г поваренной соли) или мыльная эмульсия на основе глицерина.
71 Котельный агрегат, работавший на газе, демонтируется. В наряде на выполнение работы указано, что демонтировать следует все оборудование, газопроводы и арматуру в границах 1-1 и 2-2 (рис.19). При этом на подводящем газопроводе 2 следует установить заглушки: в сечении 1-1 резьбовую, в сечении 2-2 фланцевую. Допустимо ли это?
Нет, не допустимо. При демонтаже газопотребляющего оборудования газопровод, подводящий газ, должен отрезаться в месте отвода от распределительного газопровода. В месте отреза должна устанавливаться наглухо завариваемая заглушка. Заглушки на резьбе и болтах запрещены.

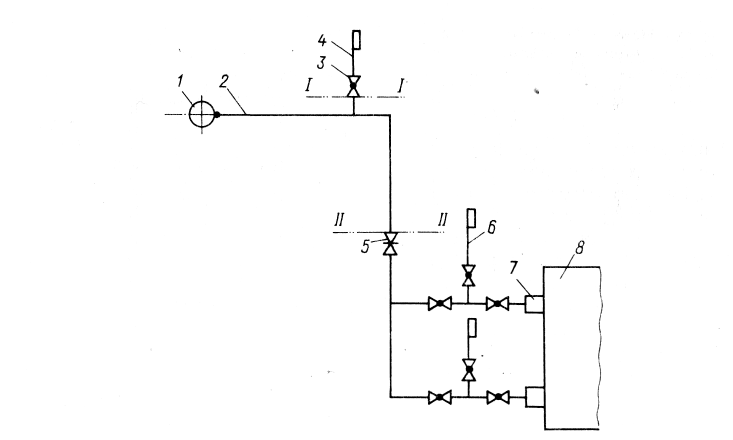

Рис.19. Отключение газопровода при монтаже газопотребляющего оборудования.
1 — цеховой газопровод; 2 — подводящий газопровод;
3 — резьбовой кран; 4 — продувочная свеча; 5 — фланцевая задвижка; 6 — газопровод безопасности; 7 — горелка; 8 — котлоагрегат
