Полотна решетные третьего типа
Полотна решетные третьего типа имеют отверстия в виде равносторонних треугольников. Отверстия располагаются рядами, при этом одна из сторон треугольника должна быть перпендикулярна длине полотна (рис. 6).
Рабочим размером отверстия является сторона равностороннего треугольника А, которая определяет номер полотна. Последний получается при умножении рабочего размера на десять. Расположение отверстий на площади полотна решета определяется шагом и . В соответствии с ГОСТ 214-83 рабочий размер отверстия А колеблется от 2,5 до 8,5 мм, шаг — от 2,8 до 6,7 мм, а шаг — от 3,6 до 9,9 мм (табл. 11).
Таблица 11. Полотна решетные третьего типа по ГОСТ 214-83
Номер полотна |
А, мм |
, мм |
, мм |
25
|
2,5
|
2,8
|
3,6
|
30
|
3,0
|
3,2
|
4,2
|
35
|
3,5
|
3,5
|
4,7
|
40
|
4,0
|
3,8
|
5,2
|
45
|
4,5
|
4,1
|
5,7
|
50
|
5,0
|
4,4
|
6,3
|
55
|
5,5
|
4,8
|
6,8
|
60
|
6,0
|
5,1
|
7,3
|
65
|
6,5
|
5,5
|
7,9
|
70
|
7,0
|
5,8
|
8,4
|
75
|
7,5
|
6,1
|
8,9
|
80
|
8,0
|
6,4
|
9,4
|
85
|
8,5
|
6,7
|
9,9
|
В технологических схемах условное обозначение полотна третьего типа записывают в сокращенном виде в виде двух последовательных цифр, которые обозначают в порядке записи тип полотна и через тире — номер полотна. Например, полотно решетное третьего типа с размером стороны треугольника 4 мм будет записано: 3-40.
Полная запись условного обозначения полотна решетного третьего типа должна дополнительно включать еще две группы цифр, обозначающих типоразмер и толщину листа. Таким образом, полное условное обозначение полотна решетного третьего типа должно включать: наименование изделия, тип полотна, через тире — номер полотна, через тире — типоразмер и через знак умножения (х) — толщину листа. Далее записывают номер государственного стандарта на изделие. Пример условного обозначения полотна решетного третьего типа, с размером стороны треугольника 4 мм третьего типоразмера с толщиной полотна 1 мм: полотно 3-40-3 х 1 (ГОСТ 214-83).
Полотна должны изготовляться из оцинкованной холоднокатаной стали по ГОСТ 14918-80 1-го класса покрытия. Допускается, по согласованию с потребителем, изготовлять полотна из листовой оцинкованной стали по нормативно-технической документации на сталь.
Значения размеров полей m и mо должны быть не менее 10 мм и не более указанных в таблице 12.
Таблица 12. Размеры полей полотен решетных
Рабочий размер отверстия |
m, мм, не более |
, мм, не более |
До 18,0 включ.
|
25
|
30
|
Св. 18,0
|
35
|
40
|
Ресурс полотен 2500 ч.

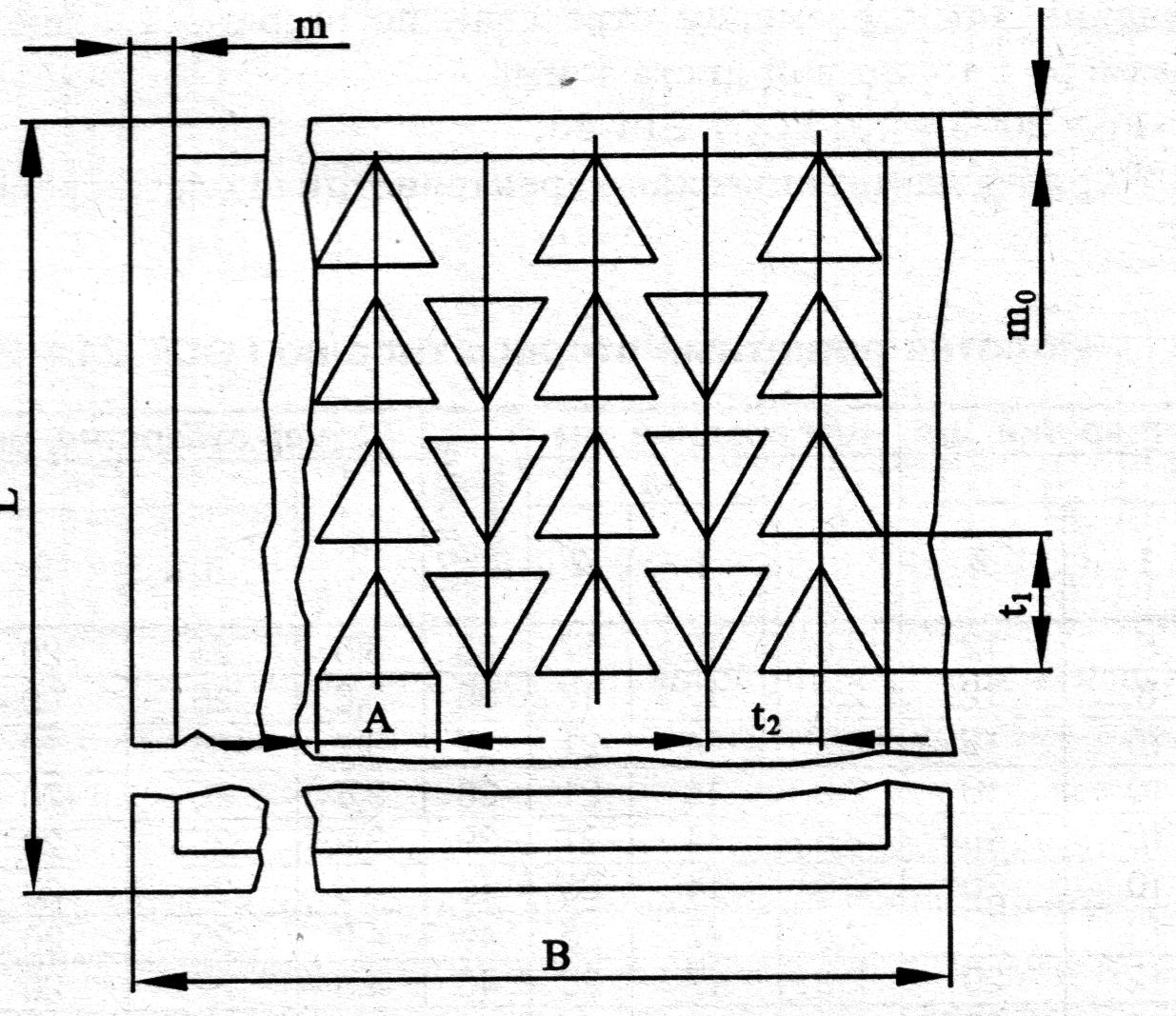

Рис. 6. Технологическая характеристика полотен решетных 3-го типа: L — длина полотна; В — ширина полотна; m — кромка поля по длине полотна; mo — кромка поля по ширине полотна; А — размер стороны равностороннего треугольника (номинальный рабочий размер отверстия); — шаг (средний); — шаг (средний)
