Особенности заготовительно-штамповочных цехов: большие габариты прессов и заготовок для формирования деталей; многочисленность оборудования штамповой оснастки, обтяжных пуансонов и болванок; многосортность материалов и заготовок (листы, трубы, профили); большие площади для межоперационного складирования; малая жесткость длинномеров пластин и оболочек. Эти особенности являются основой технического содержания планировок. Размещение оборудования осуществляется в соответствии с нормами технологического проектирования. Изображения вырезанных (из плотной бумаги) габаритов оборудования для выполнения планировок приведены на рис23

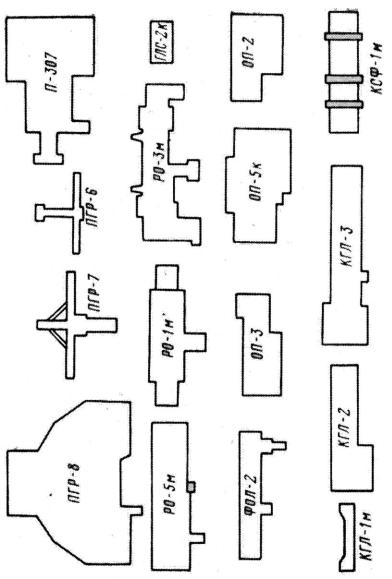

Рис.23 Вырезные габариты заготовительно – штамповочного оборудования

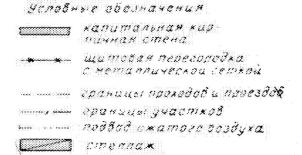

Рис.24 Типовая планировка раскройного цеха

Пояснения к рис 2.4

1,2 и 3 – ножницы листовые; 4 – ножницы роликовые; 5 – ножницы вибрационные; 6 – радиально-фрезерный сверлильный станок; 7 – копировально сверлильно-фрезерный станок; 8 и 9 – вертикальнофрезерные станки; 10,11,12,13 и 14 – кривошипные прессы; 15 – пресс для клеймения; 16 и 17 – сверлильные станки; 18 – рабочий стол; 19 – наждачное точило; 20 – пресс винтовой ручной; 21 – плита.

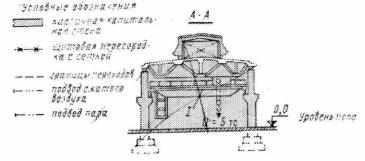

Рис.25 Типовая планировка цеха гидропрессов и обшивок

Пояснения к рис. 2.5

1и 2 – копировально-гибочные станки; 3 – растяжно-оптяжный пресс; 4

–оптяжный пресс; 5 – гидравлический пресс; 6,7 и 8 – кривошипные прессы; 9 – роликовые ножницы; 10 – вибрационные ножницы; 11 – рычажные ножницы; 12 – сверлильные станки; 13 – посадочный станок; 14 и 15 – выколоточные молоты; 16 – верстаки; 17 – трехвалковый станок; 18

–наждачное точило; 19 – плита для правки.

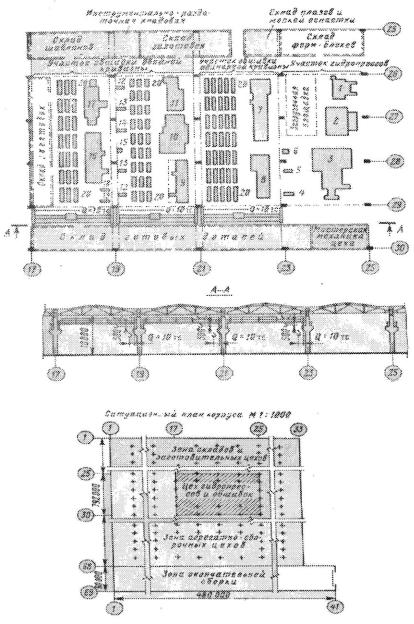

Рис.26 Планировка цеха прессов и обшивок

Продолжение Рис.26 Планировка цеха прессов и обшивок

Пояснения к рис. 2.6

1 – воздушно-закалочный агрегат; 2 – холодильная камера; 3 – гидравлический пресс; 4 – посадочный станок; 5 – ножницы вибрационные; 6 – пресс кривошипный; 7 и 8 – копировально-грибочные станки; 9 – кромко-фрезерный станок; 10 и 11 – обтяжные прессы; 12 – роликовые прессы; 13 – ножницы вибрационные; 14 – посадочный станок; 15 – вертикально-фрезерный станок; 16 и 17 – растяжно-обтяжные прессы; 18 – ножницы роликовые; 19 – ножницы вибрационные; 20 – обтяжные и контрольные пуансоны.

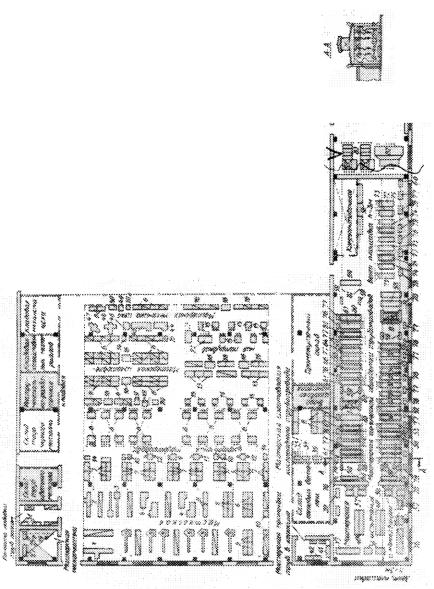

1 - маятниковая пила для резки труб на заготовки; 2 - маятниками пила для обрезки припуска; 3 - приспособление для зачистки заусенцев; 4 - станина для развальцовки труб; 5 - трубогибочный станок; 6—верстак слесарный; 7—верстак для гибки труб без подогрева; 8—верстак для гибки труб подогревом; 9—зиговочная машина; 10—настольно-сверлильный станок; 11—маятниковая пила идя обрезки концов труб; 12—дисковая пила для обрезки концов труб; 13—верстак слесарный для циклов; 14—наждачное точило; 15—стол для кислородно-ацетиленовой сварки; 16—верстак для готовки патрубков под сборку; 17—приспособление для прокачки труб маслом; 18—плита для проводки узлов; 19—аппарат точечной электросварки; 26—прерыватель тока; 27—наждачное точило; 28 пескоструйный аппарат; 29—аппарат для очистки внутренних поверхностей труб: 31—шкаф для выбивки песка из труб; 33—ванна для испытания труб на герметичность; 34—стенд для испытания труб на прочность; 35—ванна для промывки труб спиртом; 86—стенд для испытания на прочно труб и патрубков низкого давления; 37—стенд для испытания герметичности труб и патрубков; 38—стенд для испытания герметичности труб высокого давления; 39—стенд для пропитки труб; 40—стол для консервации - ванна для промывки деталей в керосине 42— столы для деталей; 44—токарно-винторезный станок; 45—токарно- винторезный станок: 46—универсально-фрезерный станок; 47— поперечно-строгальный станок; 48— пресс ручной винтовой; 49— вертикально-сверлильный станок; 50—плита разметочная. Мастерская химической;
