значенные для этой цели полупроводниковые приборы называются диодами.

Принципиальные схемы эксперимента

При снятии вольт-амперной характеристики диода используются две схемы, которые собраны на одной плате. Первая схема (рис. 8.5) применяется для включения диода в проводящем направлении, а вторая (рис. 8.6) — для включения в запорном направлении.

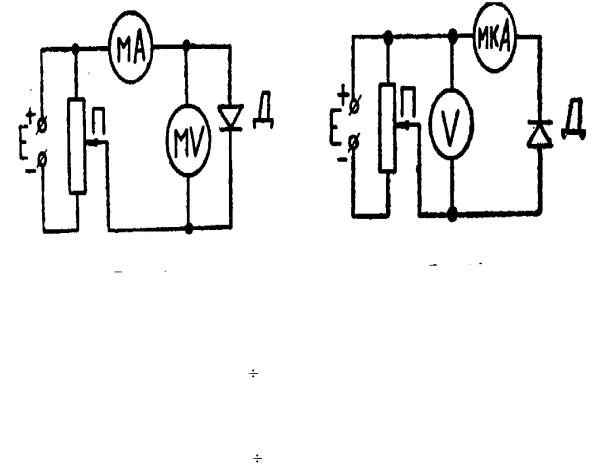

Рис. 8.5.(а, б)Принципиальные схемы для исследования вольтамперной характеристики при прямом (а) и обратном (б) включении диода.

При включении диода в прямом направлении питание диода Д осуществляется от источника Е1 (0 3,0 В), а регулировка напряжения производится потенциометром П. Ток, проходящий через диод, измеряется миллиамперметром мА, а падение напряжения на диоде – милливольтметром мВ.

При включении диода в обратном направлении питание диода осуществляется от источника Е2 (0 10,0 В), а регулировка напряжения производится потенциометром П. Ток, проходящий через диод, и падение напряжения на нем определяются с помощью миллиамперметра мА и вольтметра

V.

В обеих схемах приборы, измеряющие малые токи и напряжения, подключаются непосредственно к диоду, чтобы устранить влияние других приборов на их показания. Таким образом, достигается наибольшая точность определения параметров диод.

Порядок выполнения работы

1.Определить диапазон измерения и цену деления приборов.

2.Зарисовать принципиальные электрические схемы эксперимента.

3.Снять зависимость прямого тока от напряжения, постепенно повышая напряжение от 0 до 1В, через интервал в 0,1 В. Данные опыта занести в таблицу в графы «прямой ток», «прямое напряжение».
