3 Обеспечение местной прочности, устойчивости
3.1 Расчёт нормальных и касательных напряжений
3.1 Расчёт нормальных напряжений на палубе
При расчете эквивалентного бруса необходимо учесть работу «гибких» связей. «Гибкие» – связи теряющие устойчивость при общем изгибе, а также связи, у которых при расчете работоспособности приходится считаться с влиянием начальной погиби и поперечной нагрузки на продольные нормальные напряжения. При сжатии устойчивость ребер практически всегда обеспечена. Устойчивость же пластин вызывает сомнение.[17]

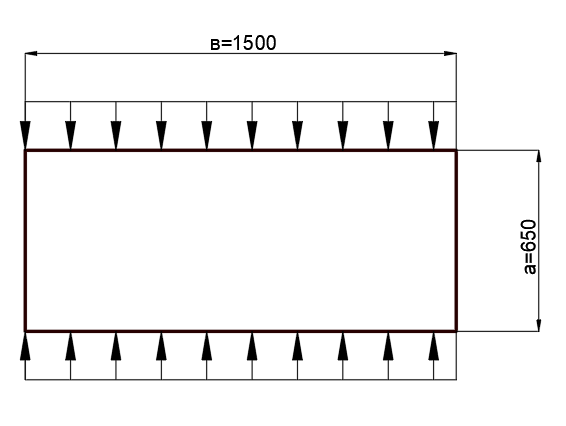

Рисунок 3.1 – Нагружение палубной пластины от общего изгиба судна
Действующие сжимающие напряжения ϬС, МПа определяются по формуле:
,
где МТ – расчётный изгибающий момент, действующий на судно, кНм;
I – момент инерции всего поперечного сечения судна, см4;
zi - расстояние рассматриваемой связи от нейтральной оси, м;
η – коэффициент использования механических свойств материала;
;
Критические сжимающие напряжения Ϭcr определяются по формуле:
Ϭcr = Ϭe, при Ϭe ≤ 0.5ReH;
Ϭe – эйлеровы нормальные напряжения, Мпа, определяются по формуле:
,
где S – фактическая толщина листа(S – Δ = 14 – 2 = 12 мм);
n – коэффициент, зависящий от вида нагружения пластин и отношения сторон;
,
где γ – отношение сторон пластины, γ = 650/1500 = 0.43;
ε =1.1 - для пластины, подкрепленной балками полособульбового профиля;
- коэффициент, учитывающий степень неравномерности сжатия кромок пластины (отношение большего напряжения к меньшему, действующих по краям пластины, с учетом знака напряжения) = 1;
;
Мпа;
Ϭe ≤ 0.5ReH
99 ≤ 0,5×355, тогда Ϭcr = Ϭe = 99 Мпа;
Проверка:
ϬС ≤ Ϭcr
83,49 ≤ 99,01 – условие выполняется, следовательно, устойчивость палубной пластины обеспечена.
Заключение
В результате выполнения курсового проекта был выполнен расчёт общей прочности судна, местной прочности некоторых наиболее нагруженных элементов, а также расчёт на устойчивость последних. Некоторые толщины элементов конструкции корпуса были изначально подобраны из условия местной прочности. В результате можно сделать вывод что общая и местная прочность с заданными толщинами элементов обеспечена.
