1.6.3 Толщина обшивки днища и борта.
Толщина наружней обшивки днища и борта должна быть не менее определяемой по формуле:
,
где m– коэффициент изгибающего момента;
kσ - коэффициент допустимых напряжений;
к – коэффициент;
а, в – меньшая и большая сторона опорного контура, м;
m – коэффициент изгибающего момента;
Р – давление от забортной воды, кПа;
ΔS – запас на износ и коррозию;
Расчёт:
Под судовой пластиной понимается часть обшивки или настила заключённой между опорным контуром. Опорный контур - это балки между которыми закреплена пластина. Так как система набора поперечная, то размеры: а, в – будут определятся размером поперечной шпации и расстоянием между днищевыми стрингерами. Принимаем:
а – 0,65 м;
в – 2500 м;
Коэффициент к определяем по формуле:
к = 1,2 – 0,5 × а/в ≤ 1
к = 1,2 – 0,5 × 650/2500 = 1,07
Так как 1,07 больше единицы, тогда принимаем к = 1.
Коэффициент изгибающего момента для днищевых пластин принимаем равным 12.
kσ принимаем равным 0,6;
σn = 326,4 Мпа;
U – среднегодовое уменьшение толщины обшивки, принимаем – 0,12 мм;
Т – нормативный срок службы судна, принимаем – 24 года;
мм;
;
;
Минимальная строительная толщина наружней обшивки для судов L≤80 м, определяется по формуле:
;
L – длина судна, м;
η – коэффициент использования механических свойств;
мм;
Округляем до целого значения 7 мм.
Таким образом принимаем толщину днищевой обшивки равной 7 мм.
1.6.4 Толщина настила двойного дна
Толщина настила двойного дна рассчитывается аналогично пункту 1.6.3. В качестве нагрузки берётся давление от груза на настил двойного дна.
мм;
Минимальная строительная толщина - 7 мм;
Таким образом принимаем толщину настила двойного дна равной 7 мм.
1.6.5 Толщина настила палубы
Толщина настила палубы рассчитывается аналогично пункту 1.6.3. В качестве нагрузки берётся давление от груза на палубу. В качестве размеров опорного контура принимаем: а=0,65 м, в = 1,5 м.
к = 1,2 – 0,5 × 650/1500 = 0,98
Минимальная толщина настилов палуб:
6,55 мм;
Для обеспечения местной прочности принимаем толщину настила палубы равной 14 мм, соответственно толщину ширстрека 14 мм.
1.6.6 Толщина обшивки борта
Толщина обшивки борта рассчитывается аналогично пункту 1.6.3. В качестве нагрузки берётся средняя сумма давлений от волновой гидростатической нагрузок на обшивку. В качестве размеров опорного контура принимаем: а=0,65 м, в = 2,1 м.
к = 1,2 – 0,5 × 650/2100 = 1,04
Принимаем:
к = 1;
m = 15,8;
kσ = 0,6
σn = 326,4 Мпа;
P = 25 кПа;
U = 0,17 мм/год;
Т = 24 года;
мм;
мм;
1.7 Ледовые нагрузки и толщина листов ледовых подкреплений
Судно имеет ледовую категорию Arc4. В курсовом проекте рассматриваем усиления только средней части корпуса судна.

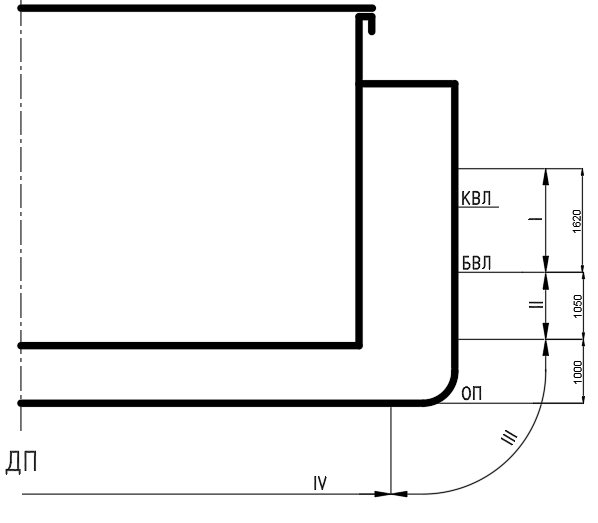

Районы подкрепления корпуса от ледовой нагрузки показаны на рисунке 1.5 .
Рисунок 1.5 – Районы ледовых усилений.
В первом районе интенсивность ледовой нагрузки в кПа определяется по формуле:
;
Где а3 – коэффициент принимаемый 0.5 для судна категории Arc4 по Правилам[9].
D – водоизмещение по летнюю ГВЛ, т.
кПа;
В районе II ледовая нагрузка определяется как часть ледовой нагрузки в I участке. Согласно Правилам[9] для судов Arc4 принимается равной 40% для средней части судна:
;
кПа;
В районе III и IV ледовая нагрузка для судов Arc4 не рассчитывается.

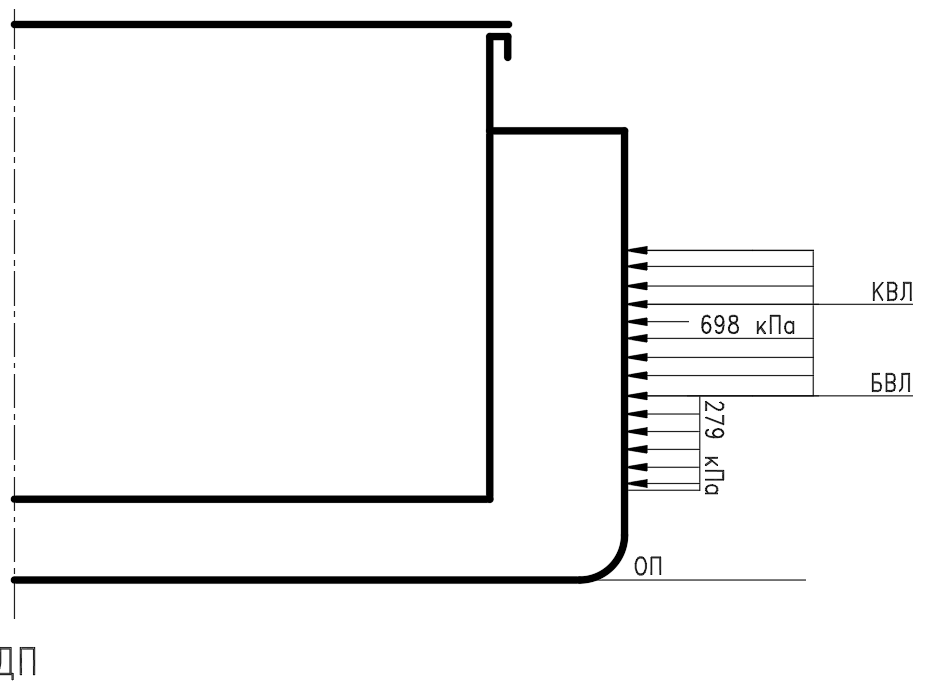

Распределение ледовой нагрузки на корпус судна изображено на рисунке 1.6.
Толщина наружней обшивки в мм в районе ледовых усилений определяется по формуле:
,
где ;
Р – интенсивность ледовой нагрузки;
ReH – предел текучести материала, МПа;
;
a – поперечная шпация, м;
с – высота распределения ледовой нагрузки, м;
;
T – планируемый срок службы судна, годы;
U – среднегодовое уменьшение толщины наружней обшивки;
I район усилений:
;
мм;
мм;
мм;
Принимаем толщину листов наружнего борта в районе I равной 16 мм.
II район усилений:
;
мм;
мм;
мм;
Принимаем толщину листов наружнего борта в районе II равной 12 мм.
