1.2 Гидрологическая характеристика
Белое море — одно из холодных арктических морей, что связано не только с его положением в высоких широтах, но и протекающими в нем гидрологическими процессами. Распределение температуры воды на поверхности и в толще моря характеризуется большим разнообразием от места к месту и значительной сезонной изменчивостью. Зимой температура воды на поверхности равна температуре замерзания и имеет порядок −0,5—0,7° в заливах, до −1,3° в Бассейне и до —1,9° в Горле и северной части моря. Эти различия объясняются неодинаковой соленостью в разных районах моря.
Весной после освобождения моря ото льда происходит быстрое нагревание поверхности воды. Летом лучше всего прогрета поверхность сравнительно мелководных заливов (рис. 1.2). Температура воды на поверхности Кандалакшского залива в августе равна в среднем 14—15°, в Бассейне 12—13°. Самая низкая температура на поверхности наблюдается в Воронке и Горле, где сильное перемешивание охлаждает поверхностные воды до 7—8°. Осенью идет быстрое охлаждение моря и пространственные различия температуры сглаживаются.
Изменение температуры воды с глубиной происходит неодинаково от сезона к сезону в разных районах моря. Зимой температура, близкая к поверхностной, охватывает слой 30—45 м, далее следует ее некоторое повышение до горизонта 75—100 м. Это теплый промежуточный слой — остаток летнего прогрева. Ниже его температура понижается, а с горизонтов 130—140 м и до дна становится равной −1,4°. Весной поверхность моря начинает нагреваться. Прогрев распространяется до 20 м. Отсюда температура резко понижается до отрицательных величин на горизонте 50—60 м.
Летом толщина прогретого слоя увеличивается до 30—40 м (рис. 19). Температура в нем мало отличается от поверхностной. С этих горизонтов наблюдается в начале скачкообразное, а затем более плавное понижение температуры и на горизонте 130—140 м она достигает величины −1,4°.
Осенью охлаждение поверхности моря распространяется до горизонтов 15—20 м и выравнивает температуру в этом слое. Отсюда и до горизонтов 90—100 м температура воды несколько выше, чем в поверхностном слое, так как в подповерхностных (20—100 м) горизонтах еще сохраняется тепло, накопленное за лето. Далее температура снова понижается и от горизонтов 130—140 м и до дна равна −1,4°.

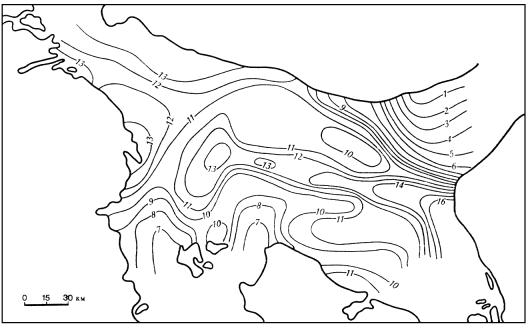

Рисунок 1.2 Распределение летней температуры воды на поверхности центральной части Белого моря
В Белом море хорошо выражены приливы (см. рис. 1.3). Поступательная приливная волна из Баренцева моря распространяется вдоль оси Воронки до вершины Мезенского залива. Проходя поперек входа в Горло, она вызывает волны, проходящие через Горло в Бассейн, где они отражаются от Летнего и Карельского берегов. Сложение отраженных от берегов и набегающих волн создает стоячую волну, которая создает приливы в Горле и Бассейне Белого моря. Они имеют правильный полусуточный характер. Благодаря конфигурации берегов и характеру рельефа дна, наибольшая величина прилива (около 7,0 м) наблюдается в Мезенском заливе, у Канинского берега, Воронки и у о. Сосновец, в Кандалакшском заливе она несколько превышает 3 м. В центральных районах Бассейна, Двинском и Онежском заливах приливы меньше.

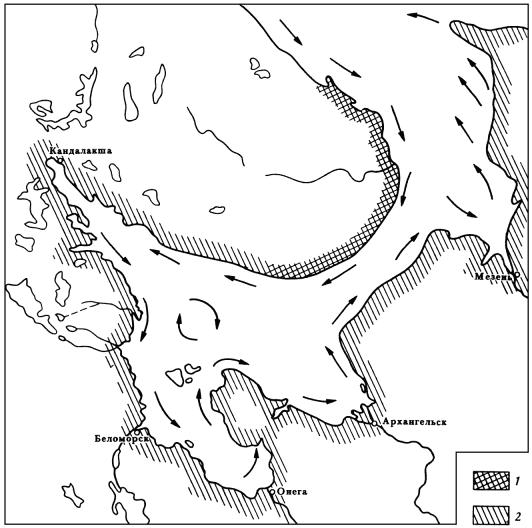

Рисунок 1.3 Течения на поверхности и характер приливов в Белом море:
1 — полусуточные; 2 — полусуточные мелководные
Приливная волна распространяется на большие расстояния вверх по рекам. В Северной Двине, например, прилив заметен в 120 км от устья. В широко открытом к морю устье Мезени прилив задерживает речное течение и образует высокую волну, которая, подобно водяной стене, движется вверх по реке, высота её иногда несколько метров. Это явление здесь называют «накат», на Ганге — « бор», а на Сене — «маскаре».[4]
