- •ГЕОДЕЗІЯ (ЧАСТИНА 3)
- •ПРОВЕДЕННЯ ЗАНЯТЬ ІЗ КУРСУ
- •ЗАГАЛЬНА ІНФОРМАЦІЯ
- •ПЕРЕЛІК
- •ПЕРЕЛІК ТЕМ, ЯКІ БУДУТЬ РОЗГЛЯДАТИСЬ У КУРСІ
- •ПЕРЕЛІК ЛАБОРАТОРНИХ РОБІТ, ЯКІ НЕОБХІДНО ВИКОНАТИ
- •ВИЗНАЧЕННЯ ГЕОДЕЗІЇ
- ••Інженерна геодезія – призначена розв’язувати геодезичні задачі, пов’язані з побудовою опорної геодезичної основи
- ••Предметом основних геодезичних робіт є земна поверхня і високоточні кутові й лінійні вимірювання,
- •ЗАВДАННЯ ГЕОДЕЗІЇ:
- ••Основні геодезичні роботи базуються на знаннях:
- •Еліпсоїд обертання
- •ФІГУРА ЗЕМЛІ - ГЕОЇД
- •ВИЗНАЧЕННЯ
- •Відхилення геоїда від еліпсоїда ± 100метрів
- •ДВОВІСНИЙ ЕЛІПСОЇД ТА ЙОГО ОСНОВНІ ХАРАКТЕРИСТИКИ
- •Земни́й еліпсо́їд— еліпсоїд обертання, який найкращим чином представляє фігуру геоїда.
- •Загальноземний еліпсоїд та референц-еліпсоїд
- •Параметри
- •СКІЛЬКИ НЕОБХІДНО ПАРАМЕТРІВ ЕЛІПСОЇДА ДЛЯ ОДНОЗНАЧНОГО ВИЗНАЧЕННЯ ?
- •СКІЛЬКИ НЕОБХІДНО ПАРАМЕТРІВ ЕЛІПСОЇДА ДЛЯ ОДНОЗНАЧНОГО ВИЗНАЧЕННЯ ?
- •Параметри референц-еліпсоїдів
- •Радіус кривини рівний радіусу дотичного кола в заданій точці. Центр цього кола називається
- •Нормальні (перпендикулярні) перерізи еліпсоїда, радіус кривини меридіонального еліпса М
- •Нормальні (перпендикулярні) перерізи еліпсоїда, радіус кривини першого вертикалу N
- •НОРМАЛЬНІ (ПЕРПЕНДИКУЛЯРНІ) ПЕРЕРІЗИ ЕЛІПСОЇДА, РАДІУС КРИВИНИ ПЕРШОГО ВЕРТИКАЛУ N
- •ЗВ’ЯЗОК МІЖ РЕФЕРЕНЦНИМИ ПОВЕРХНЯМИ
- •КВАЗІГЕОЇД
- •СХЕМА РОЗМІЩЕННЯ ЕКВІПОТЕНЦІАЛЬНИХ
- •ВИСОТИ
- •ВИСОТИ
- •РОЗПОДІЛ ВИСОТ ГЕОЇДА ЗА РЕЗУЛЬТАТАМИ ГРАДІЄНТОМЕТРИЧНОЇ СУПУТНИКОВОЇ МІСІЇ
- •ДЯКУЮ ЗА УВАГУ!
ЗАВДАННЯ ГЕОДЕЗІЇ:
•Побудова геодезичних мереж
•Теорія та практика кутових та лінійних вимірів
•Визначення координат пунктів та віддалей між ними
•Визначення висот пунктів
•Методи опрацювання та врівноваження геодезичних мереж
•Основні геодезичні роботи базуються на знаннях:
•фізики
•математики
•способу найменших квадратів, який широко використовують для обробки результатів вимірювання і врівноваження геодезичних мереж
•початкових відомостях з геодезії, інструментознавства, практичної астрономії, гравіметрії.

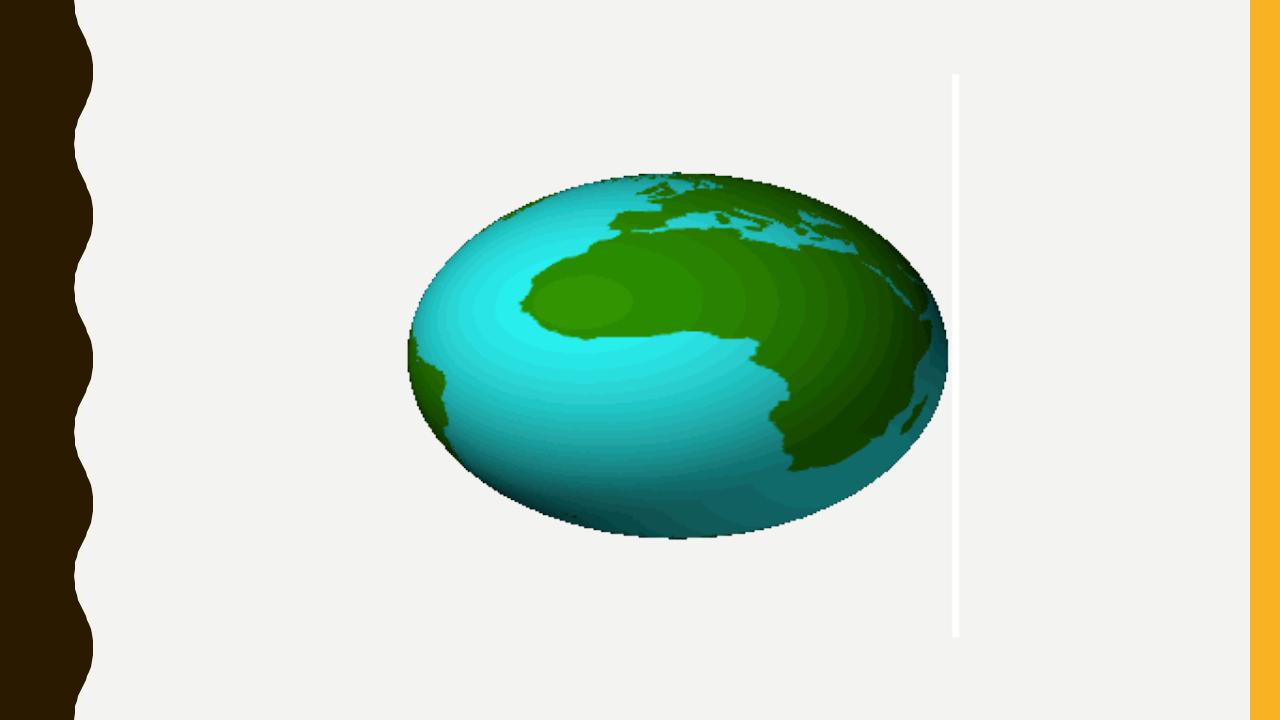

Еліпсоїд обертання
З ЕМ Н И Й С Ф Е Р О Ї Д – Ц Е Ф І ГУ РА , Я КУ Б П Р И Й Н Я ЛА З Е М ЛЯ Я К П РУ Ж Н О - В ’ Я З К А П ЛА Н ЕТА Р Н А М АСА , Щ О З Н А ХОД И Т ЬС Я В С ТА Н І ГІ Д Р О С ТАТ И Ч Н О Ї Р І В Н О ВА ГИ І П І Д В П ЛИ В О М Т І ЛЬ К И С И Л В З А Є М Н О ГО ТЯ Ж І Н Н Я Ї Ї Ч АС Т И Н О К ТА В І ДЦ Е Н Т Р О В О Ї С И ЛИ Ї Ї О Б ЕР ТА Н Н Я Н А В КОЛ О Н Е З М І Н Н О Ї О С І .

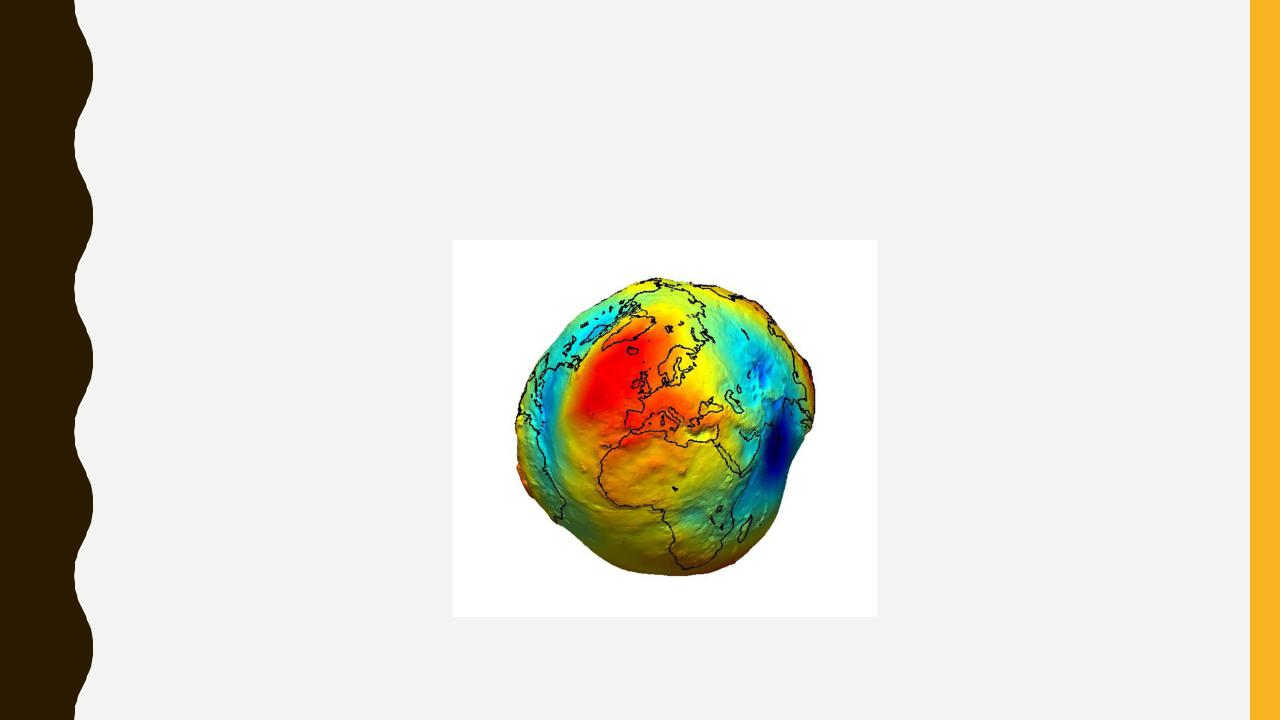

ФІГУРА ЗЕМЛІ - ГЕОЇД
ВИЗНАЧЕННЯ
•Геоїд – це уявна поверхня, по відношенню до якої сили тяжіння направлені перпендикулярно в будь-якій точці Землі. В межах акваторій океанів вона співпадає з поверхнею води, яка знаходиться в стані спокою. На суходолі лінія геоїда відхиляється в той або інший бік так, щоб вона залишалася перпендикулярною до напрямку вектора сили земного тяжіння. Іншими словами, геоїд – це вирівняна поверхня гравітаційного потенціалу, яка співпадає з поверхнею води в океанах, тобто поверхнею “рівня моря” від якої ведеться відлік висотних відміток місцевості.

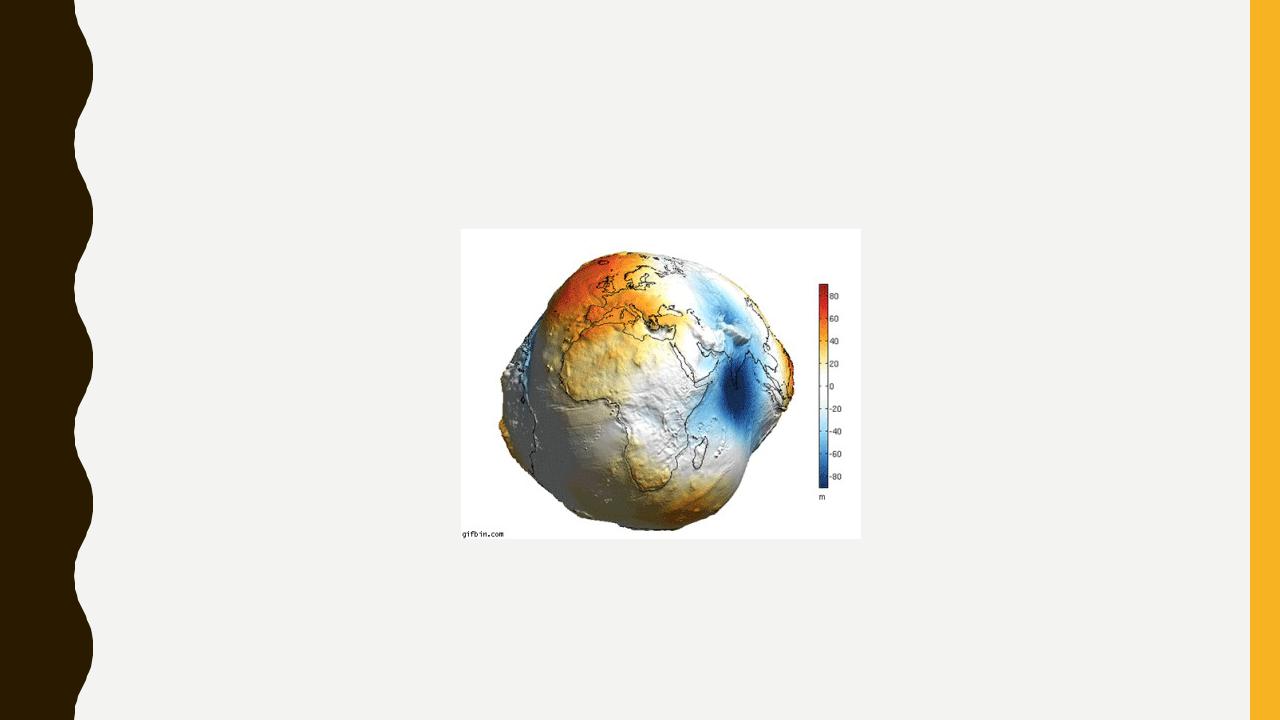

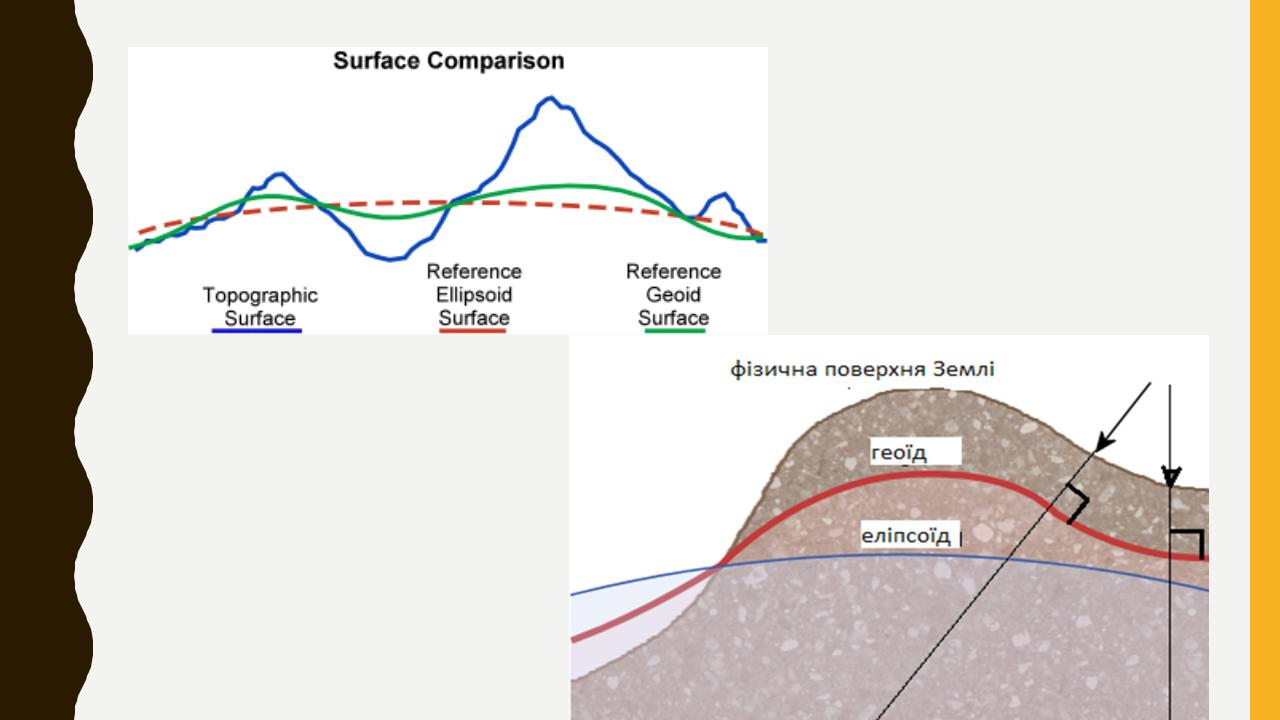

Відхилення геоїда від еліпсоїда ± 100метрів

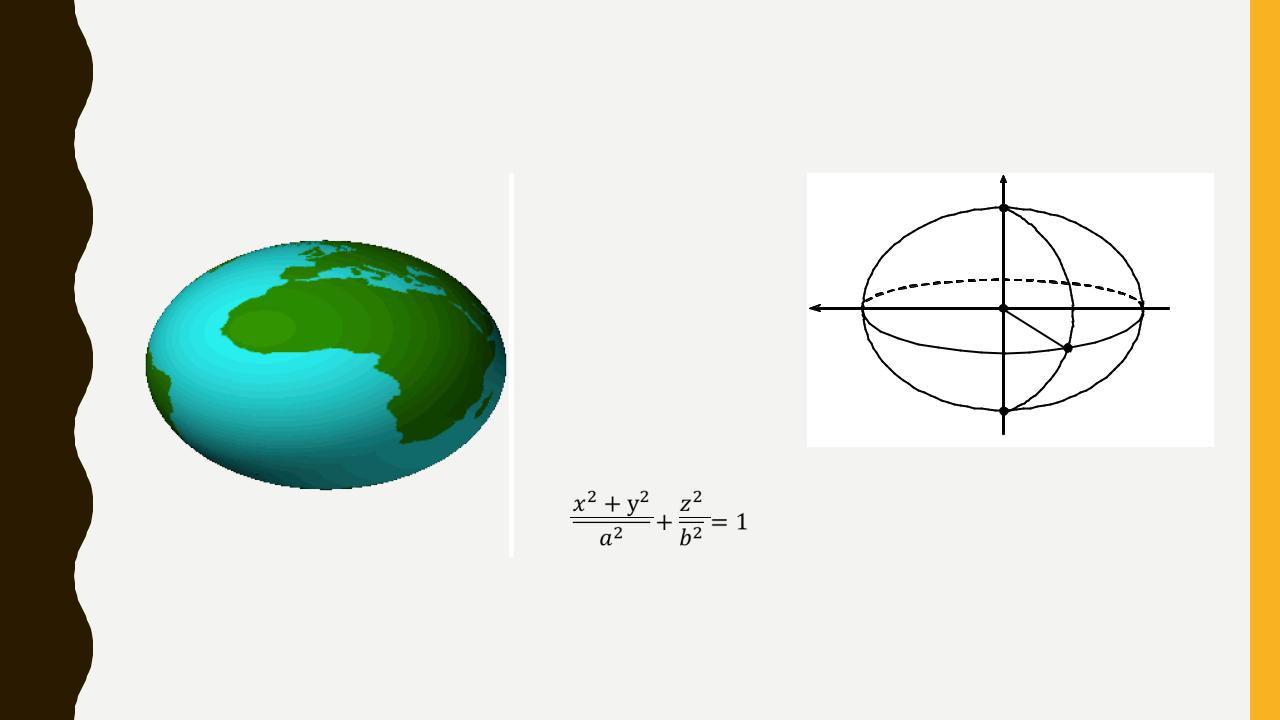

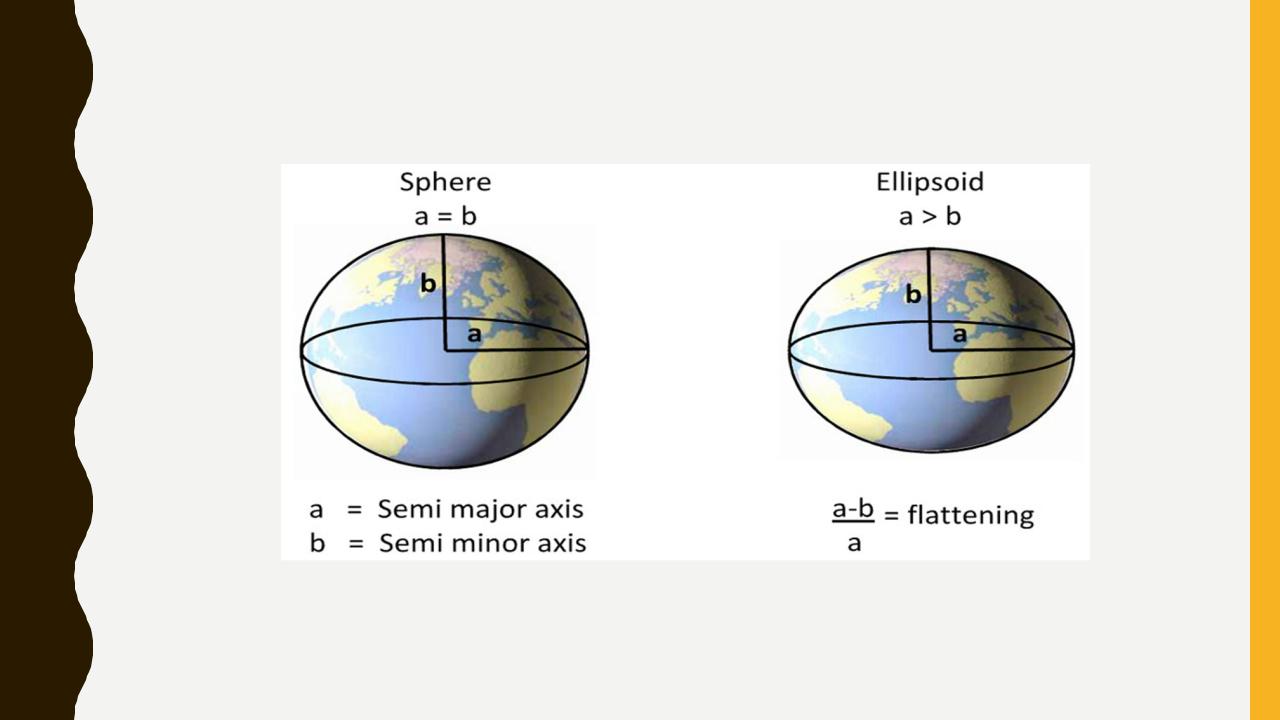

ДВОВІСНИЙ ЕЛІПСОЇД ТА ЙОГО ОСНОВНІ ХАРАКТЕРИСТИКИ
2 + у2 + 2 =1
2 2
P |
OP=OP1=b |
|
|
E |
E1 |
|
C |
P1 |
OE=OE1=OC=a |
Де а- велика (екваторіальна) піввісь еліпсоїда; b- мала (полярна) піввісь еліпсоїда; x,y,z- плоскі прямокутні координати точок еліпсоїда ( початок координат знаходиться в його центрі).
