Элемент имеет входы X1 и X2 и выход Y. Достаточно хотя бы одного 0
на входе, чтобы на выходе получить 1.
4.4Код на HDL
На рисунке 4.2 представлен код на HDL.
Рисунок 4.2 – Устройства на языке описания аппаратуры
4.5Моделирование
На рисунке 4.3 представлено моделирование в режиме Timing.
Рисунок 4.3 – Моделирование (Timing)

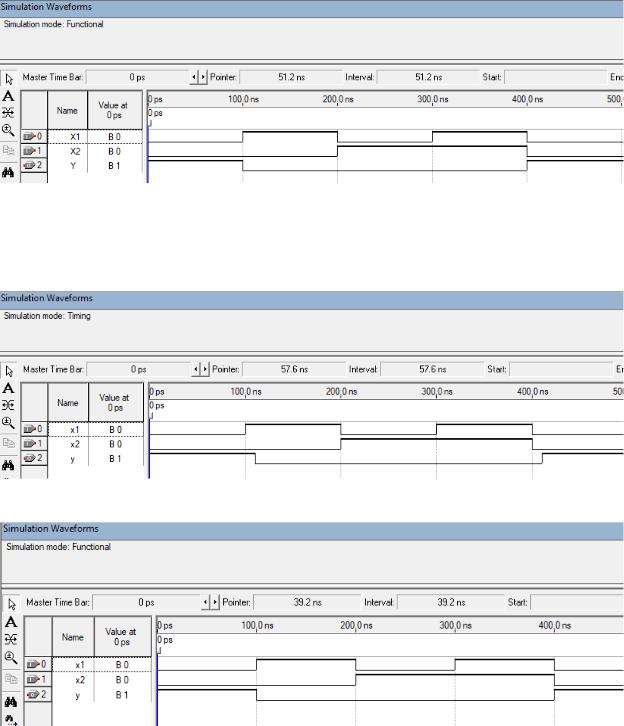

На рисунке 4.4 представлено моделирование в режиме Functional.
Рисунок 4.4 – Моделирование (Functional)
11
На рисунках 4.5 и 4.6 будут представлены моделирования схем,
описанных на HDL, чтобы удостовериться, что схемы составлены идентично.
Рисунок 4.5 – Моделирование HDL (Timing)
Рисунок 4.6 – Моделирование HDL (Functional)
Моделирования соответствуют таблице истинности (для устройств).
5УСТРОЙСТВО 2ИЛИ-НЕ
5.1Таблица истинности
Втаблице ниже представлена таблица истинности для данного устройства.
Таблица 5.1 – Таблица истинности устройства 2ИЛИ-НЕ
X1 |
X2 |
Y |
|
|
|
0 |
0 |
1 |
|
|
|
1 |
0 |
0 |
|
|
|
0 |
1 |
0 |
|
|
|
1 |
1 |
0 |
|
|
|
|
12 |
|
5.2Формула
Формула для описания этой схемы будет иметь вид: Y = ̅̅̅̅̅̅̅̅̅̅X1 ˅ X2.
5.3Функциональная схема
На рисунке 5.1 представлена схема устройства 2ИЛИ-НЕ.
Рисунок 5.1 – Схема устройства 2ИЛИ-НЕ
Элемент имеет входы X1 и X2 и выход Y. Достаточно хотя бы одного 1
на входе, чтобы на выходе получить 0.
5.4Код на HDL
На рисунке 5.2 представлен код на HDL.
Рисунок 5.2 – Устройства на языке описания аппаратуры
5.5Моделирование
На рисунке 4.3 представлено моделирование в режиме Timing.
Рисунок 5.3 – Моделирование (Timing)
13
На рисунке 5.4 представлено моделирование в режиме Functional.
Рисунок 5.4 – Моделирование (Functional)
На рисунках 5.5 и 5.6 будут представлены моделирования схем,
описанных на HDL, чтобы удостовериться, что схемы составлены идентично.
Рисунок 5.5 – Моделирование HDL (Timing)
Рисунок 5.6 – Моделирование HDL (Functional)
Моделирования соответствуют таблице истинности (для устройств).
6УСТРОЙСТВО ПО ВАРИАНТУ
6.1Таблица истинности
14
В таблице ниже представлена таблица истинности для данного
устройства.
Таблица 5.1 – Таблица истинности устройства по варианту
x |
y |
z |
|
w |
F |
|
|
|
|
|
|
0 |
0 |
0 |
|
0 |
1 |
|
|
|
|
|
|
0 |
0 |
0 |
|
1 |
0 |
|
|
|
|
|
|
0 |
0 |
1 |
|
0 |
0 |
|
|
|
|
|
|
0 |
0 |
1 |
|
1 |
1 |
|
|
|
|
|
|
0 |
1 |
0 |
|
0 |
1 |
|
|
|
|
|
|
0 |
1 |
0 |
|
1 |
0 |
|
|
|
|
|
|
0 |
1 |
1 |
|
0 |
0 |
|
|
|
|
|
|
0 |
1 |
1 |
|
1 |
1 |
|
|
|
|
|
|
1 |
0 |
0 |
|
0 |
1 |
|
|
|
|
|
|
1 |
0 |
0 |
|
1 |
0 |
|
|
|
|
|
|
1 |
0 |
1 |
|
0 |
0 |
|
|
|
|
|
|
1 |
0 |
1 |
|
1 |
1 |
|
|
|
|
|
|
1 |
1 |
0 |
|
0 |
0 |
|
|
|
|
|
|
1 |
1 |
0 |
|
1 |
1 |
|
|
|
|
|
|
1 |
1 |
1 |
|
0 |
1 |
|
|
|
|
|
|
1 |
1 |
1 |
|
1 |
0 |
|
|
|
|
|
|
|
|
6.2 |
Формула |
|
|
Формула для описания этой схемы будет иметь вид: F = ̅̅̅̅̅xΛy z w.
15
6.3Функциональная схема
На рисунке 6.1 представлена схема устройства по варианту.
Рисунок 6.1 – Схема устройства по варианту Элемент имеет входы x, y, z и w. и выход F.
6.4Код на HDL
На рисунке 6.2 представлен код на HDL.
Рисунок 6.2 – Устройства на языке описания аппаратуры
6.5Моделирование
На рисунке 4.3 представлено моделирование в режиме Timing.
Рисунок 5.3 – Моделирование (Timing)
На рисунке 5.4 представлено моделирование в режиме Functional.
16
Рисунок 5.4 – Моделирование (Functional)
На рисунках 6.5 и 6.6 будут представлены моделирования схем,
описанных на HDL, чтобы удостовериться, что схемы составлены идентично.
Рисунок 5.5 – Моделирование HDL (Timing)
Рисунок 5.6 – Моделирование HDL (Functional)
Моделирования соответствуют таблице истинности (для устройств).
17
Заключение
В процессе выполнения работы были изучены основные инструменты САПР Quartus II и построены схемы для элементов 2И, 2ИЛИ, 2искл.ИЛИ, 2И-
НЕ и 2ИЛИ-НЕ и схему по варианту.
Для каждой схемы была составлена таблица истинности, и результаты моделирования были сравнены с ней. Моделирования всех схем в режиме
Functional полностью совпадало со ответствующими таблицами.
Моделирование в режиме Timing выдавало небольшие задержки и ложные срабатывания, которые как раз таки и объясняются задержками в считывании и переключений состояний узлов.
