16.3. Порядок выполнения работы
1. Выбрать исходный пункт «С», относительно которого будет измеряться крен сооружения, и точку исходного положения теодолита (тахеометра).
2. Теодолит установить над закрепленной точкой на таком расстоянии от сооружения, чтобы были видны его самая верхняя и нижняя точка, и измерить расстояние от теодолита до сооружения.
3. Измерить горизонтальные углы между выбранной точкой «С» и деформационными марками, установленными на верхней и нижней точках сооружения. Вместо марки на сооружении теодолит можно наводить на резко очерченные детали строения, а при их отсутствии - на контур стены.
4. Прибор перенести на линию створа, перпендикулярную первой, и повторить те же измерения. Разность углов на верхнюю и нижнюю точку сооружения и есть величина крена в градусной мере.
5. Для перехода от градусной меры к линейным величинам пользуются формулой (16.1).
6. Рассчитать полную линейную величину крена ΔQ как равнодействующую из поперечных кренов Δq1 и Δq2 по формуле (16.2).
7. Азимут направления крена определить из графических построений в удобном масштабе величин и направлений частных кренов q1 и q2 (см. рис. 16.2).
8. Для контроля полученных результатов, измерения частных кренов выполняется повторно способом вертикального проецирования верхней и нижней точек на горизонтальную рейку (рис. 16.5). Для этого теодолит устанавливают над закрепленной точкой и наводят его на центр верха трубы. Затем при двух положениях вертикального круга сносят проекцию этой точки на цокольную часть.

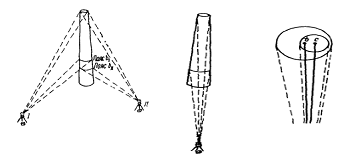

Рис. 16.5. Определение крена трубы способом вертикального проецирования
Величина крена определяется по линейке, в зависимости от величины смещения проекции верха от низа трубы.
Величину крена можно определить и по величине осадки сооружения.
Осадку сооружения
определяют методом геометрического
нивелирования II класса с использованием
высокоточных нивелиров типа
и
в комплекте с инварными штриховыми
рейками. Невязка хода в каждом цикле не
должна превышать величины:
,
(16.7)
где n ‑ число станций нивелирного хода.

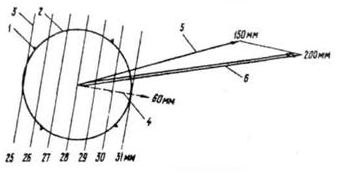

Рис. 16.6. Определение направления и прироста значения крена трубы
по осадке ее фундамента:
1 - осадочная марка; 2 - дымовая труба; 3 - линия равной осадки через 1 мм; 4 - крен и его направление, вычисленные по разности осадки; 5 - направление крена трубы к моменту измерения осадки; 6 - общий крен
После вычисления отметок на схеме фундамента сооружения проводятся линии равной осадки (см. рис. 16.6) и по максимальной разности осадок ∆S1-3 и ∆S2-4 диаметрально противоположных марок 1 и 3, 2 и 4 (рис. 16.7), вычисляется прирост крена ΔК (мм) по формуле
,
(16.8)
где ΔS - максимальная разность осадки по диаметру сооружения, мм;
Н ‑ высота сооружения, м (определяется тригонометрическим нивелированием); D ‑ диаметр сооружения, м.
Рис. 16.7. Схема для вычисления прироста крена ΔК
Направление крена определяется как перпендикуляр к линиям равной осадки фундамента.
Направление крена определяется путем ориентирования одного из указанных диаметров при закладке осадочных марок по направлению «пункт опорной сети - центр контрольного сечения», а при отсутствии опорной сети - по магнитному меридиану.
Погрешность определения прироста крена по измерениям осадки фундамента дымовой трубы составляет 1 см при определении разности осадки с точностью до 1 мм.
16.4. К сдаче представляют: графическую часть работы с результатами расчета.
