Лабораторная работа № 12 Расчет объемов котлованов и траншей
В промышленном и гражданском строительстве чаще всего приходится рассчитывать объемы котлованов, траншей, выемок и насыпей при вертикальной планировке площадок.
Объемы земляных работ подсчитывают по чертежам земляных сооружений, а также по натурным размерам в процессе производства работ, пользуясь формулами элементарной геометрии. При сложной форме сооружения его делят на ряд простых геометрических фигур, объемы которых суммируют. Все объемы земляных работ подсчитывают в плотном (естественном) состоянии. Если необходимо определить объем грунта в разрыхленном состоянии, учитывают коэффициент разрыхления. При наличии на одном объекте нескольких видов грунтов объемы их подсчитывают отдельно.
12.1. Цель лабораторной работы: рассчитать объем котлована и траншеи.
12.2. Приборы и принадлежности: чертежная бумага формата А4, карандаш, калькулятор.
12.3. Порядок выполнения работы
Из прил. 12, в соответствии с вариантом студента, выдаются размеры котлована и траншеи. Необходимо рассчитать их объем.
I. Расчёт объема котлована
Котлован ‑ выемка в грунте, предназначенная для устройства оснований и фундаментов зданий и других инженерных сооружений (рис. 12.1). Размеры котлованов и его глубина устанавливаются проектом сооружения и зависят от условий эксплуатации, уровня залегания грунтов, способных выдержать нагрузку от сооружения, глубины промерзания грунта и других факторов.
1. Объём котлована
прямоугольной формы с откосами
(рис. 12.1, а) определяют по формуле
опрокинутой усечённой пирамиды
(призматоида):
,
(12.1)
где
и
-
ширина и длина котлована по дну, м;
и
-
то же, поверху; H ‑
глубина котлована, м.
Для определения объема обратной засыпки пазух котлована, когда объем его известен, нужно из объема котлована вычесть объем подземной части сооружения.
2. Объём котлована, имеющего форму многоугольника с откосами (рис.12.1, б):
,
(12.2)
где
и
‑
площади дна и верха котлована, м;
‑
площадь сечения по середине его высоты,
.
3. Объём квадратного котлована с откосами определяют по формуле опрокинутого призматоида:
.
(12.3)
4. Объём круглого в плане котлована с откосами (рис. 12.1, в) определяют по формуле опрокинутого усечённого конуса:
,
(12.4)
где R и r - радиусы верхнего и нижнего оснований котлована.
II. По выданным преподавателем размерам определить объем траншеи. Траншея ‑ это открытая выемка в земле, предназначенная для устройства ленточного фундамента, прокладки коммуникаций (водопровод, канализация, силовые кабеля, сети связи).
Объём траншеи с вертикальными стенками можно определить по формуле
или
,
(12.5)
где
‑
ширина траншеи;
и
‑
глубина её в двух крайних поперечных
сечениях;
и
‑
площади этих сечений;
‑ расстояние между сечениями.

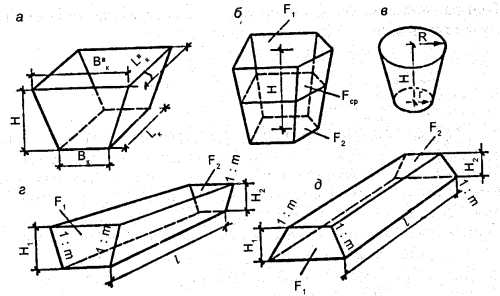

Рис. 12.1. Схема для определения объёмов земляных работ
при устройстве котлованов различной формы, траншей, насыпей:
а, б, в ‑ котлованы прямоугольные, многоугольные, круглые; г ‑ траншея с откосами;
д – насыпь
Объём траншеи с откосами (рис. 12.1, д) можно определить по вышеприведённой формуле, при этом площади поперечных сечений можно рассчитать по формуле
.
(12.6)
12.4. К сдаче представляют: графическую часть работы с результатами расчета.
