ловиях получить оптимальную конструкцию аппарата не представляется возможным. В противоположном случае организуется итеративный цикл по величине шага до тех пор, пока с заданной точностью не будут согласованы между собой

оптимальные скорости W1ОПТ,W2ОПТ , а также tСТ,l,S.

На основе описанного алгоритма разработана для ПК программа расчета оптимального варианта горизонтального водоводяного подогревателя. Программа позволяет провести и сохранить результаты расчетов для пяти вариантов изменения одного из входных параметров.

Во вкладке «Расчет» содержатся исходные данные для программы (рис. 4).

Вкладка «Результат» содержит результаты предыдущих пяти вариантов расчетов, аналогично результатам расчетов в лабораторной работе № 1 (рис. 3).

ПРАКТИЧЕСКОЕ ЗАДАНИЕ

По стенду в лаборатории рассмотреть устройство горизонтального водоводяного подогревателя типа ХВ-790. Изучить конструкцию его корпуса, межтрубного пространства, трубного пучка, торцевых водяных камер, штуцеров для подвода греющей и нагреваемой воды, дренажных и продувочных патрубков, устройств для подключения измерительных приборов (особое внимание уделить компоновке трубного пучка). Ознакомиться с гидравлической схемой движения воды в трубном и межтрубном пространстве и водяных камерах аппарата. Используя справочную литературу рассмотреть возможные материалы для изготовления основных деталей аппарата.

ПОРЯДОК ВЫПОЛНЕНИЯ ЛАБОРАТОРНОЙ РАБОТЫ

1. Согласно теоретическому и практическому заданию изучить конструкции кожухотрубных ТОА, основы оптимиза-

47

ции, состав и работу программы для оптимизационного расчета ТОА ХВ-790.

2. По данным табл. 5 подготовить исходные данные для расчета на ПК оптимального варианта подогревателя для нормального режима работы. По программе произвести на ПК тепловой расчет подогревателя для номинальных условий его работы.

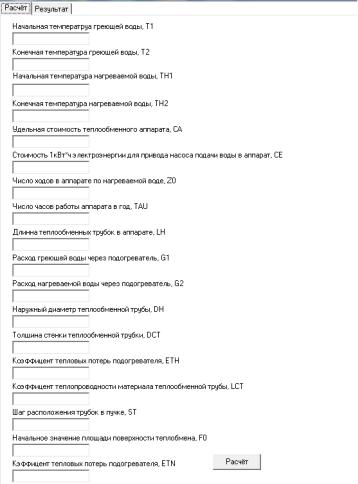

Рис. 4. Вкладка «Расчет»

48

Сравнить полученные расчетные значения площади поверхности теплообмена с фактической. Научно объяснить причины расхождения этих величин.

3. Получить у преподавателя наименование и диапазон изменения конкретного внешнего фактора ϕ , влияющего на

оптимальные параметры подогревателя, шаг изменения заданной величины.

По программе произвести на ПК расчеты по определению влияния изменения конкретного внешнего фактора ϕ на

величину оптимальных скоростей движения греющей и нагреваемой воды, W1 и W2 , м/с, и величину оптимальной площа-

ди поверхности теплообмена, F, м2. Научно объяснить полученные зависимости.

Замечание: если в рассматриваемом диапазоне изменения фактора ϕ абсолютное значение оптимальной скорости,

площади поверхности теплообмена и годовых приведенных затрат изменяется не более чем на 10 % то их следует считать не зависящими от фактора ϕ.

ОТЧЕТ О РАБОТЕ

Отчет по работе должен содержать:

1.Название и цель работы.

2.Таблицу исходных данных.

3.Таблицу результатов оптимизирующего расчета подогревателя в номинальном режиме. Результаты сравнения расчетных результатов с фактическими.

4.Таблицу исходных данных и листинг результатов рас-

чета по влиянию заданного внешнего фактораϕ на FР и Згод .

W2ОПТ = f3 (ϕ) с пояснениями поведения этих функций в зависимости от ϕ.
