Учебно-лабораторный комплекс «химия»

УЛК «Химия» используется в следующей комплектации:

• компьютер,

• универсальный контроллер, который на задней панели имеет два разъема с маркировкой «Компьютер» и «Модуль» для соответствующих подключений;

• измерительные модули «Термостат», «Электрохимия» или «Термический анализ».

Универсальный контроллер

Универсальный контроллер (рис. П.1.1) предназначен для управления модулями УЛК «Химия», автоматической или полуавтоматической регистрации данных, передачи данных в специализированную программу персонального компьютера.

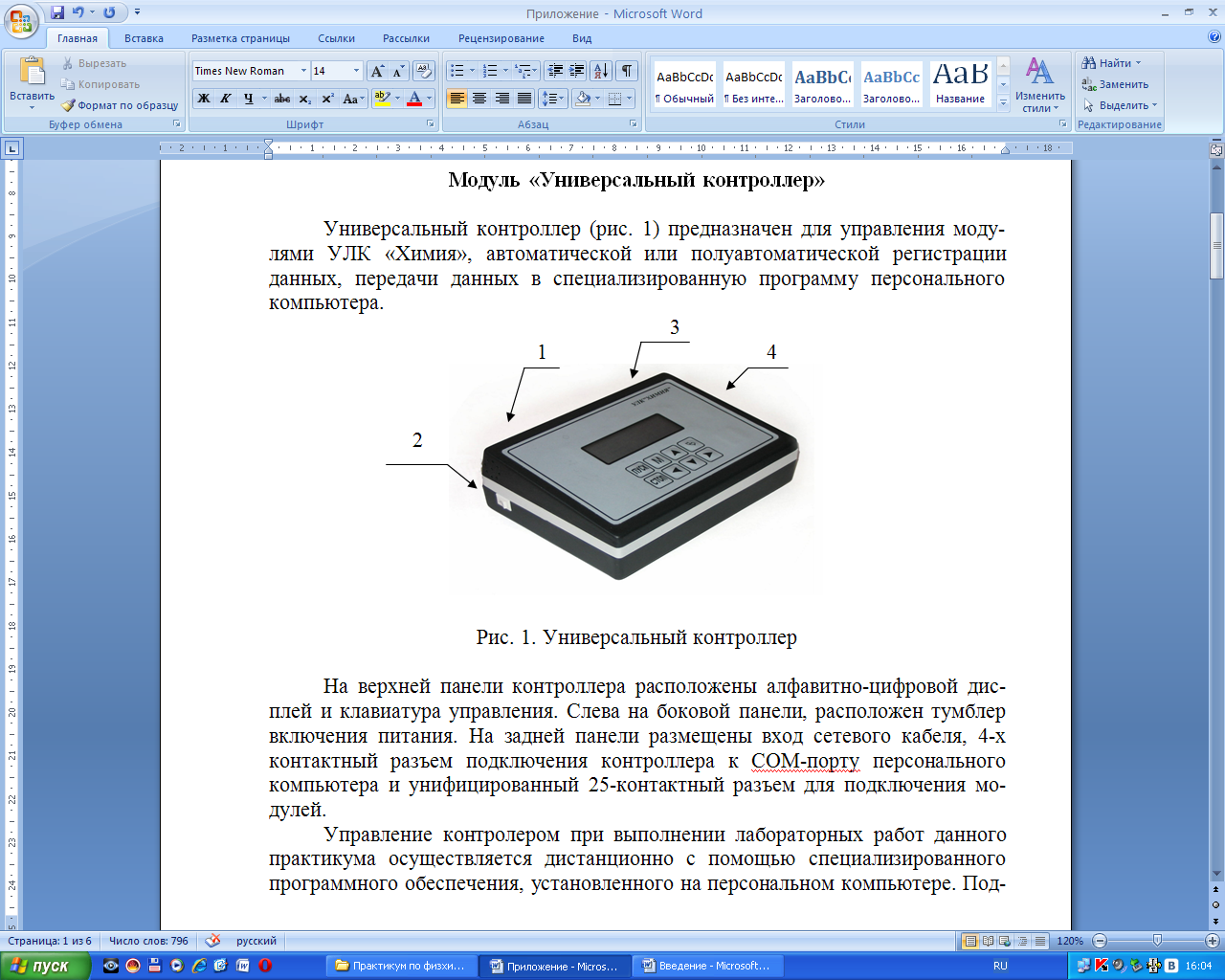

Рис. П.1.1. Универсальный контроллер: 1 – сетевой кабель (на задней панели), 2 − тумблер «Сеть», 3 − разъемы подключения модулей и внешнего компьютера (на задней панели), 4 – алфавитно-цифровой дисплей и клавиатура

На верхней панели контроллера расположены алфавитно-цифровой дисплей и клавиатура управления. Слева на боковой панели расположен тумблер включения питания. На задней панели размещены вход сетевого кабеля, 4-контактный разъем подключения контроллера к СОМ-порту персонального компьютера и унифицированный 25-контактный разъем для подключения модулей.

Посредством универсального контроллера с помощью специального программного обеспечения, установленного на персональном компьютере, осуществляется управление различными модулями. Подключение контроллера к персональному компьютеру осуществляется при помощи соединительного кабеля только при выключенном питании контроллера.

Модуль «Термостат»

Модуль «Термостат» (рис. П.1.2) предназначен для проведения калориметрических измерений и работ, требующих поддержания заданной температуры. Подключение модуля к универсальному контроллеру осуществляется посредством кабеля через соответствующий разъем контроллера. Электропитание нагревательного элемента осуществляется посредством подключения модуля к сети переменного тока. Справа на корпусе расположен светодиод индикации подключения модуля к сети электропитания, слева – светодиод индикации включения нагревателя.

Модуль комплектуется стеклянным стаканом на 100 мл в термоизоляционном кожухе и регулируемой встроенной магнитной мешалкой.

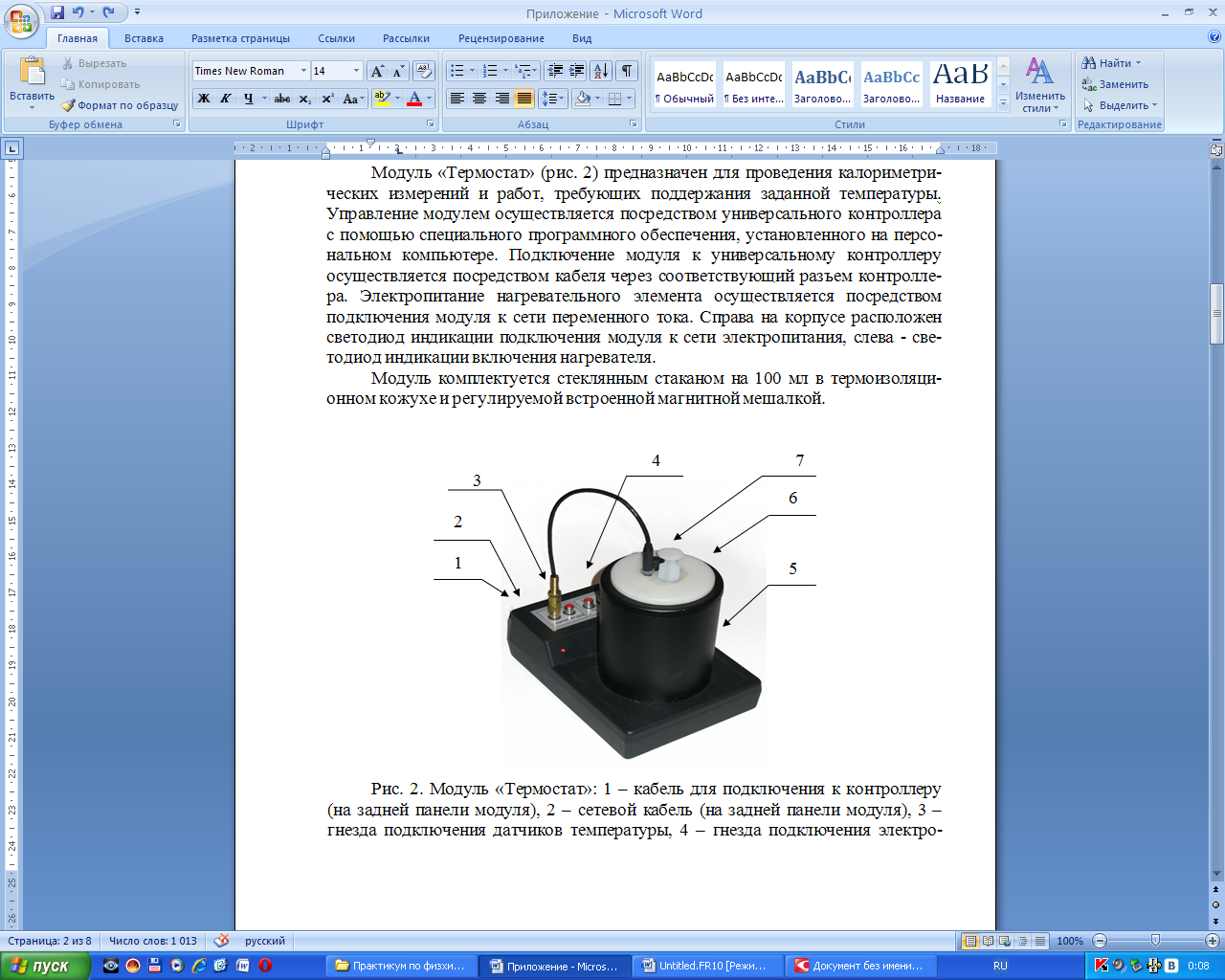

Рис. П.1.2. Модуль «Термостат»: 1 – кабель для подключения к контроллеру (на задней панели модуля), 2 – сетевой кабель (на задней панели модуля), 3 – гнезда подключения датчиков температуры, 4 – гнезда подключения электродов, 5 – колба термостата, 6 – крышка термостата с отверстиями для установки электродов и датчиков, 7 – устройство выгрузки соли

Модуль «Термостат» может использоваться в пассивном режиме в качестве калориметра с изотермической оболочкой и в активном – в качестве водяного термостата. При работе в активном режиме в колбе термостата поддерживается постоянная температура от 30 ^оС до 95 ^оС. Для регистрации и регулирования температуры теплоносителя в термостате имеется встроенный датчик температуры.

Модуль имеет два входа для датчиков температуры – разъемы 1 и 2 «температура» (рис. П.1.3). Модуль также имеет вход потенциометра, вход для измерения тока или электрической проводимости, выход источника постоянного тока или потенциала. Маркировка соответствующих разъемов приведена на рис. П.1.3.

1 2 3

4 5

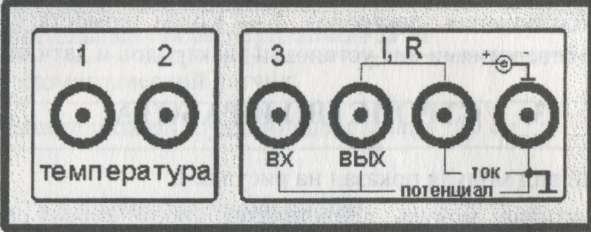

Рис. П.1.3. Маркировка разъемов модуля «Термостат»: 1 – разъемы для подключения датчиков температуры, 2 – вход измерителя ЭДС с высоким входным сопротивлением, 3 – выходной разъем источника тока и напряжения, 4 – входной разъем измерителя тока, 5 – общий вывод для измерения ЭДС

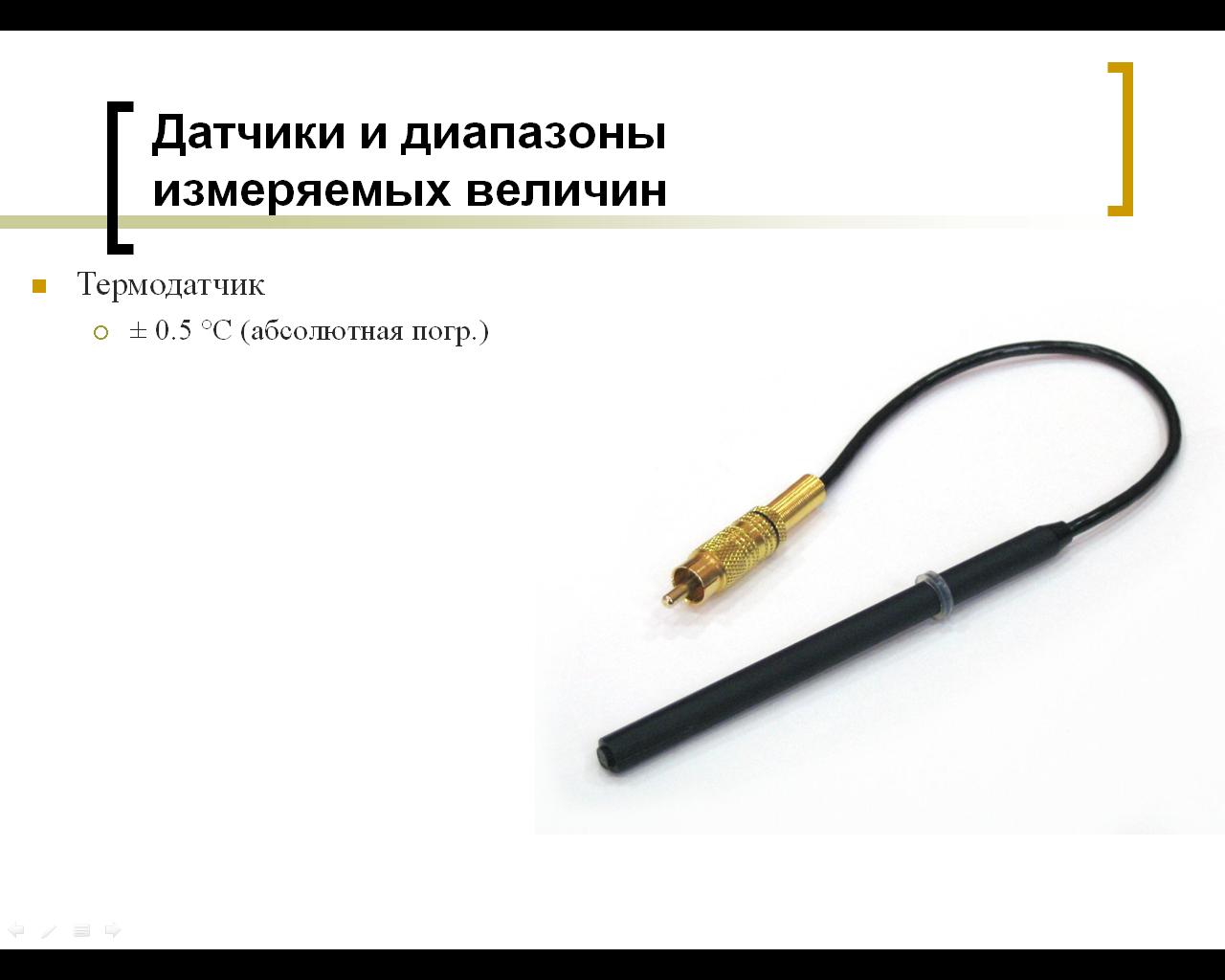

Термодатчик (рис. П.1.4) измеряет температуру с абсолютной погрешностью ± 0,5 ^оС, имея разрешение 0,001 ^оС.

Для измерения электрической проводимости используется специальный кондуктометрический датчик (рис. П.1.5), который имеет предел измерений от 0,01 мСм до 10 мСм с погрешностью 5 %. Кондуктометрический датчик подключается к разъемам I, R (рис. П.1.3, поз. 3, 4) модуля «Термостат» без учета полярности.

Рис. П.1.4. Термодатчик Рис. П.1.5. Датчик для кондуктометрических измерений
