Плоский изгиб

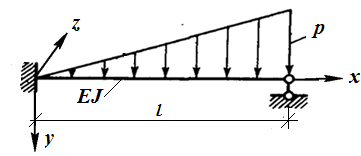

Пример 1. Определить перемещения и внутренние усилия и для статически неопределимой балки (рис. 1) [1].
Рис. 1
Система дифференциальных уравнений плоского изгиба стержня имеет вид
, , , , |
(1) |
где ‑ поперечная сила , ‑ изгибающий момент в сечении балки (внутренние усилия) , ‑ перемещения: углы поворота сечений и прогиб; ‑ интенсивность распределенной нагрузки; ‑ изгибная жесткость балки.
Интегрирование системы (1) необходимо проводить с учетом условий закрепления:
|
(2) |
Физическая сущность граничных условий: - на левом конце балки прогиб и угол поворота сечения в точке жесткого закрепления равны нулю; - на правом конце балки нулю равны прогиб и изгибающий момент.
Система дифференциальных уравнений (1) в совокупности с граничными условия (2) представляют собой корректно поставленную дифференциальную задачу.
Решение задачи (1)-(2) в курсе сопротивления материалов выполняется следующим образом. Интегрируется первое уравнение системы (1). В результате интегрирования получаем выражение для функции , содержащие неизвестную константу интегрирования . Далее выражение подставляется во второе уравнение системы, которое вновь интегрируется. В результате получаем выражение для , содержащие неизвестные константы и . Аналогично получаем выражение для , которое зависит от , , и выражение для , зависящее от , , , . Константы интегрирования определяются из решения системы линейных алгебраических уравнений, полученной при подстановке искомых функций в граничные условия (2).
Таким образом, алгоритм решения задачи для магистранта (студента) понятен и можно переходить к решению задачи с помощью программы Maple.
Как уже отмечалось, работа в Maple происходит интерактивно – пользователь вводит команды и видит на экране их выполнение. Квадратная скобка охватывает поле, содержащее команду (после символом “>”) и результат ее выполнения. Символ решетки позволяет дать комментарий к команде. Квалификация пакета обеспечивает выбор подходящих типов переменных и выполнение операций, так что в общем случае не требуется описание переменных.
Ниже представлена программа Maple. Отметим, что если команда заканчивается точкой с запятой, то результат действия команды выводится в поле вывода, а если команда заканчивается символом « двоеточие», то результат не выводится. Содержание команды сопровождается комментарием после символа «решетка».

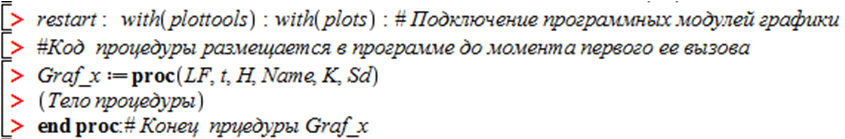

В программах, реализующих последующие примеры, будет использована процедура Graf_x( ), которая строит эпюры усилий и перемещений в традиционной форме (положительные ординаты эпюр откладываются ниже оси стержня – оси ). Код процедуры размещается в программе до первого ее вызова.

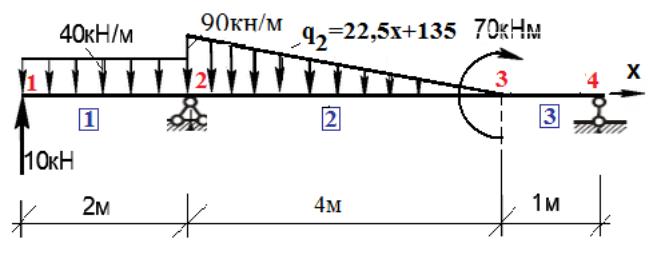

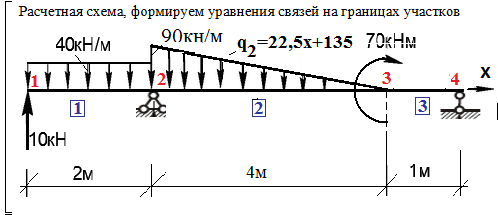

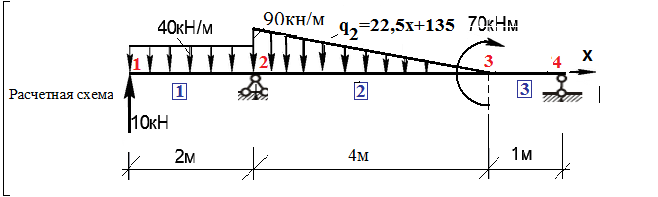

Пример 2. Определить перемещения и внутренние усилия для статически определимой балки (рис. 2).
Рис. 2

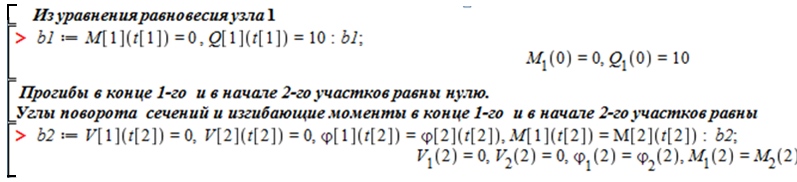

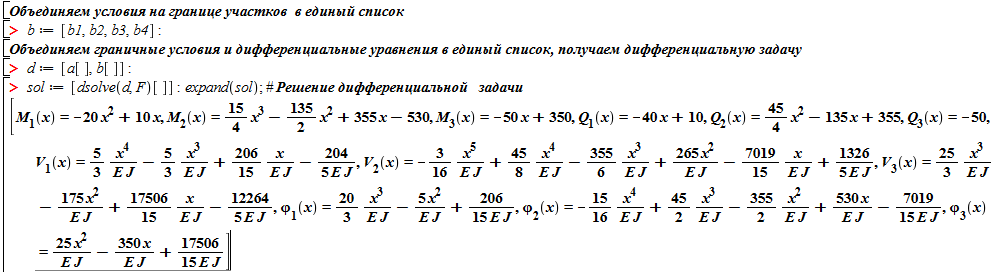

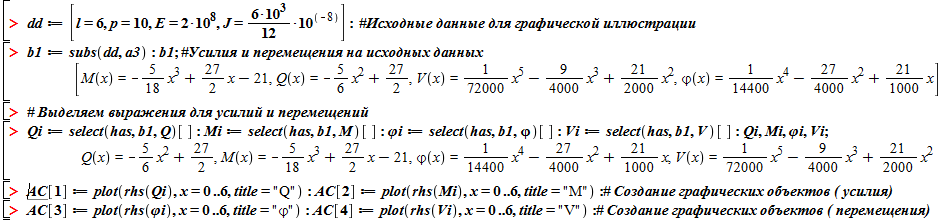

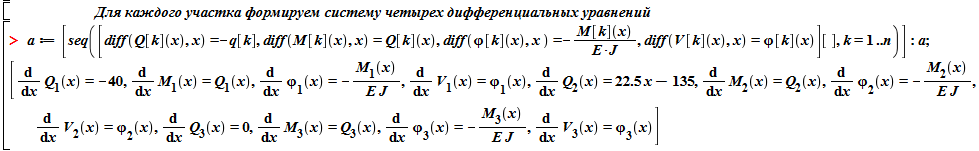

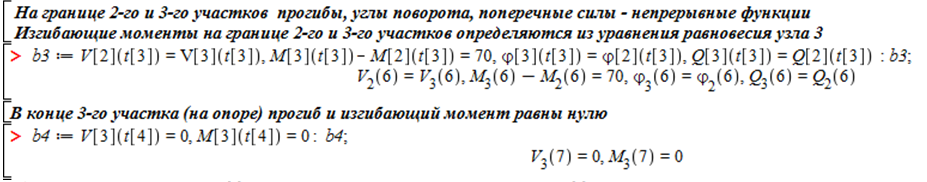

Ниже представлена программа Maple решения задачи.

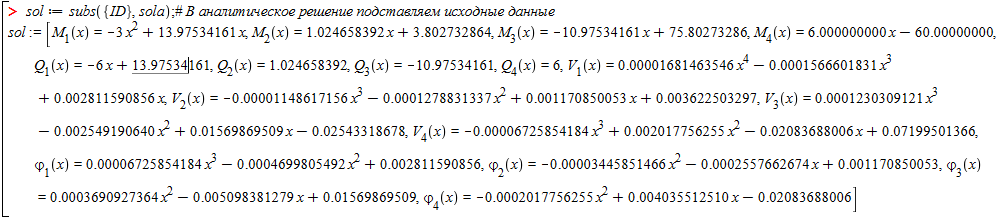

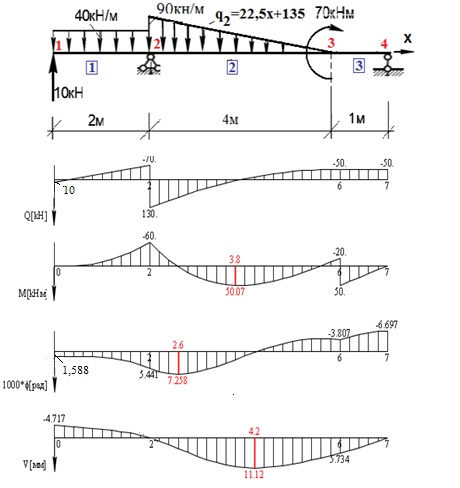

Далее в решение подставляются исходные данные и с помощью процедуры Graf_x( ) строятся эпюры (рис.3)
Рис. 3. Эпюры усилий и перемещений.
Механизмы соединения стержней в балочную систему и опорные устройства описываются с помощью уравнений связей (таблица).
Таблица
Механизмы соединения стержней и опорные устройства |
Уравнения связей |
|
Абсолютно жесткая промежуточная опора: , , , |
|
Упругая промежуточная опора: , , , . |
|
Шарнирное соединение двух стержней: , , , |
|
Соединение двух дисков двумя параллельными стержнями - “качели”: , , , |
|

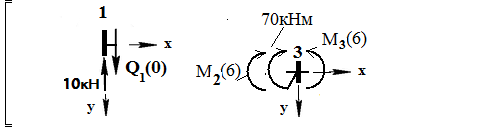

Сосредоточенные сила и пара сил в узле: , , , |

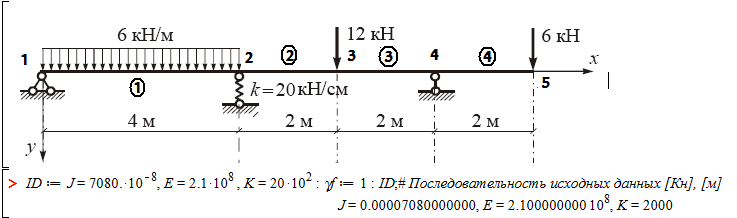

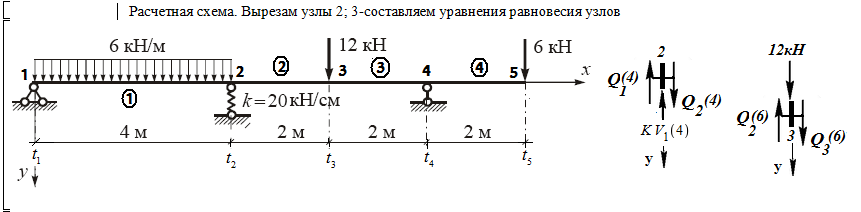

Пример 3. Определить перемещения и внутренние усилия для стальной двутаврового сечения I №30 балки (рис. 4) [2].
Рис. 4

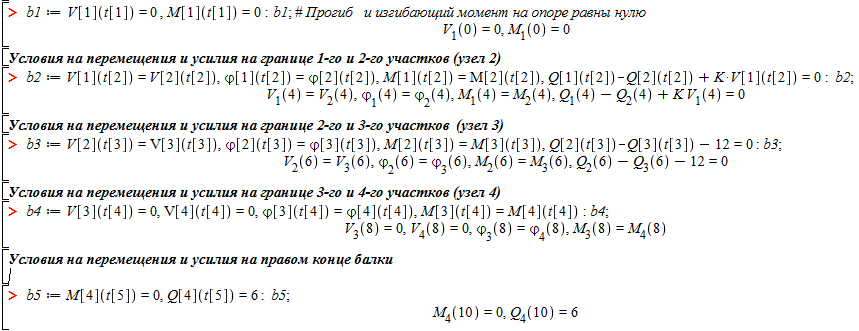

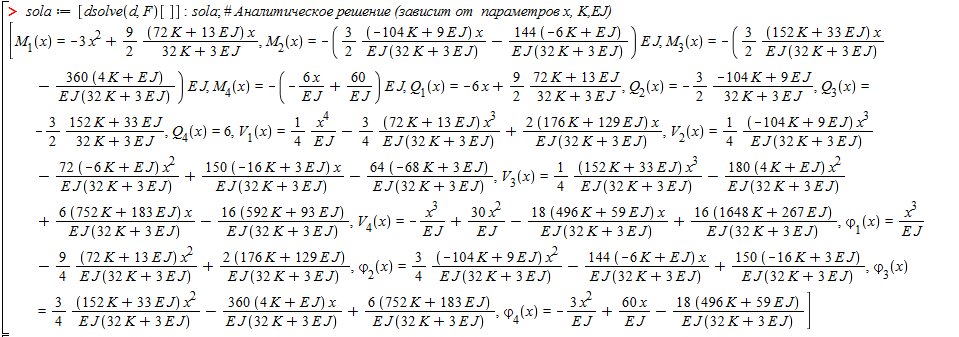

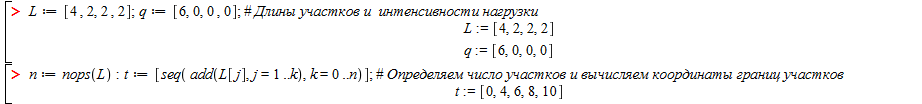

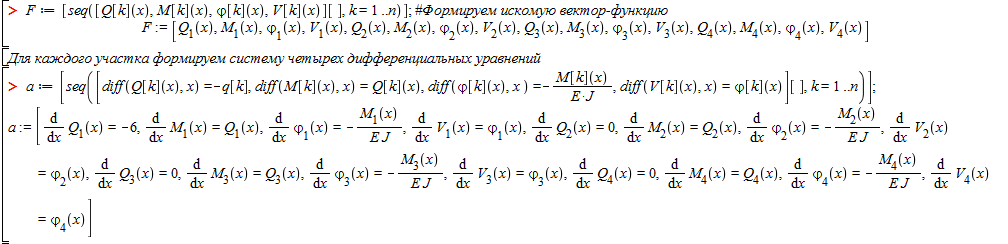

Решение задачи выполняется по программе Maple.

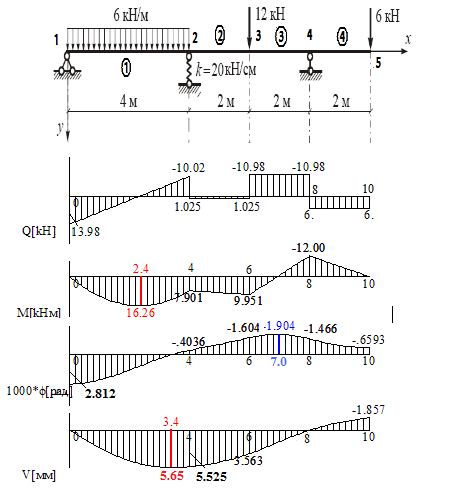

На рис. 5 представлены эпюры усилий и перемещений.
Рис. 5. Эпюры усилий и перемещений (пример 3)
