.pdfвенчающей части и делится пополам - на каждую часть по четверти всей высоты карниза. В карнизе коринфского ордера поддерживающая часть еще более усложняется и занимает уже 2/3 высоты всего карниза, а оставшаяся треть делится пополам для образования слезника и венчающей части (по 1/6 высоты карниза на каждую часть).
Необходимо закомпоновать место для четырѐх ордеров: тосканского, дорического, ионического, коринфского. Наметить высоту ордеров, оси колонн, размерные линии.
Всю высоту ордера делим на 19 частей; верхние 3 части - антаблемент, нижние 4 части – пьедестал, а оставшиеся 12 (средних) частей составят колонну.
Сравнивая ордера, следует обратить внимание на колонны. Тосканская колонна – самая массивная, дорическая несколько тоньше, ионическая стройнее первых двух, а коринфская – самая стройная колонна. Учитывая, что все размеры частей ордера даются в модулях (модуль равен половине нижнего диаметра колонны, т.е. радиусу), высоты колонн равны соответственно – 14, 16, 18, 20 модулям. Модуль тосканского ордера больше, чем модуль дорического, дорического - больше ионического, а модуль коринфского меньше всех. Разделив соответственно высоты колонн на 14, 16, 18 и 20 равных частей, получаем модули тосканского, дорического, ионического и коринфского ордеров.
Базы. Высота баз у всех колонн равняется одному модулю. Высота плинта базы тосканского и дорического ордеров равна ½ высоты базы, а ионического и коринфского – 1/3 высоты базы.
Капители. Высота капители первых двух ордеров равна тоже 1 модулю. Капитель состоит из трѐх равных по высоте частей. Верхняя часть (абак) имеет вид квадратной плиты, вынос которой определяется построением (линия под углом 45°) и равен 1/3 модуля. Под абаком находится круглая в плане часть в виде четверти вала (эхин). Под эхином имеется шейка, представляющая продолжение стержня колонны, но отделѐнная от него незначительным профилем. Капитель ионического ордера характеризуется особыми спиральными завитками (волютами). У неѐ есть абак и вал, но нет шейки. Высота капители равна 2/3 модуля. Центры завитков расположены на расстоянии 1 модуля от оси колонны на уровне нижней линии капители.
Высота коринфской капители равна 2 ⅓ модуля, у неѐ есть абак высотой в 1/3 модуля. Под абаком находится сложно обработанная часть, состоящая из двух ярусов листьев, из которых вырастают завитки, доходящие до абака. Высота этой части – 2 модуля. Форма плана капители сложная, но вписывается в квадрат, диагональ которого равна 4 модулям.
20

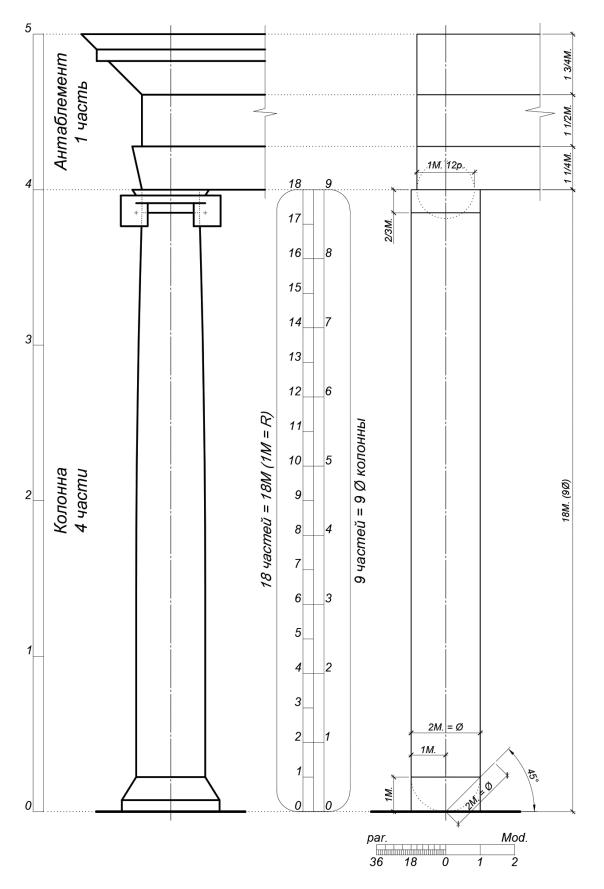

3.1.2. Тосканский ордер в массах: без пьедестала (рис. 2,3)
Рис. 2
21
Рис. 3
22

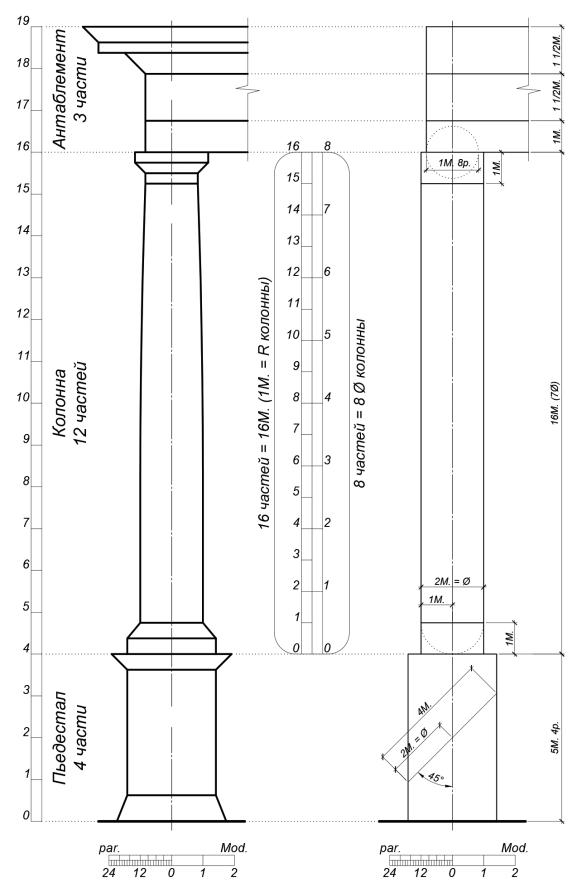

Тосканский ордер в массах: с пьедесталом (рис. 4,5)
Рис. 4
23
Рис. 5
24
3.1.3. Дорический ордер в массах: без пьедестала (рис. 6,7)
Рис. 6
25
Рис. 7
26
Дорический ордер в массах: с пьедесталом (рис. 8,9)
Рис. 8
27
Рис. 9
28
3.1.4. Ионический ордер в массах: без пьедестала (рис. 10,11)
Рис. 10
29
