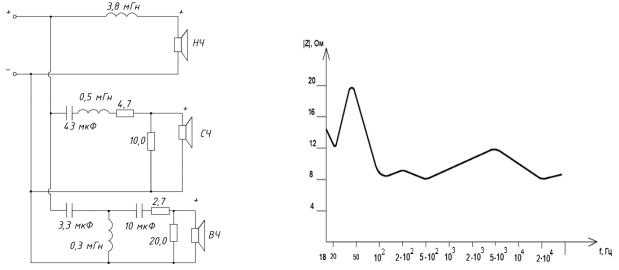

Рис. 5.58. Схемы разделительных |
Рис. 5.59. Частотная зависимость |
фильтров АС на рис. 5.56 |
|Z| АС рис. 5.56 |
Частоты раздела 2,4 кГц и 7 кГц, конденсаторы К-78.
Частотная зависимость |Z| этих АС представлена на рис. 5.60.
Рис. 5.60. Частотная зависимость |Z| комплекта ГГ и фильтров «Orion» HS500 в закрытом корпусе Vэ = 200дм3
5.5.3. Фазоинверсные АС
Схема простых и бюджетных АС с фазоинвертором показана
на рис. 5.61.
В конструкции использованы НЧ ГГ с плоским сотовым диффузором 35ГД-1С из АС «Эстония» 35АС-021 и ВЧ излучатели D2905/970000 «Vifa»/«Scan-Speak» (Дания).
155
Рис. 5.61. Схема АС с фазоинвертором на основе НЧ ГГ 35ГД-1С
Объем корпуса Vк = 48дм3 , частота настройки фазоинвертора f0 = 35 Гц, диаметр трубы DТ = 8 см; длина трубы L = 20 см. Корпус АС выполнен из
MDF-плиты толщиной 18 мм, усилен ребрами жесткости, стягивающими боковые, передние и задние стенки. (На схеме не показаны). Они расположены под углом и в них сформированы ПАС для устранения стоячих волн и подавления резонансов. Половина объема заполнена звукопоглотителем, корпус отделан шпоном ценных пород дерева.
Схема разделительных фильтров и частотная зависимость |Z| приведены на рис. 5.62 и 5.63.
Рис. 5.62. Схема разделительных фильтров АС рис. 5.61
Как всегда, использованы асимметричные фильтры «всепропускающего типа» нечетных порядков, конденсаторы «Solen», катушки намотаны медным
156
проводом 1,2 и 0,6 мм. Фильтры смонтированы на клемнике «bi-wirening» без печатной платы. Кстати, если индуктивности расположены близко, их нужно ориентировать перпендикулярно друг другу. Частота раздела fр ≈ 2,2кГц.
Рис. 5.63. Частотная зависимость |Z| АС рис. 5.63
Неплохие результаты были достигнуты в конструкции, построенной на основе АС «Электроника» 100АС-063. Правда, от 100 АС остался только внешний вид, разве что на месте заделанного отверстия под убранные аттенюаторы появился красивый шильдик. Все ГГ были радикально переделаны, скорее, на основе их магнитных систем были созданы новые, фильтры, клеммы, провода, трубы фазоинверторов были заменены, корпус был усилен также как в предыдущем случае. Случайный анализ старых измерений НЧ ГГ из металлодиффу-
зорных AC-100AC (110 |
) и 50АС (75АС) (65 |
) показывают, что их мож- |
|||
но |
разбить на |
2 группы |
с параметрами: 1) fр = |
17–20 Гц; Qn = 0,27–0,3; |
|
Vэ |
≈ 370дм3 ; 2) |
f0 = 25–27 Гц; Qn =0,41–0,45; Vэ =160–185 |
. |
||
|
Значит ГГ разрабатывались для разных фазоинверторов, но не те не дру- |
||||
гие не подходят под указанные объемы с fф = 45 Гц. Поэтому была поставлена
задача создать ГГ на их основе с параметрами, подходящими под Vк =110дм3 .
Ветхие подвесы были заменены, изготовлена принципиально другая звуковая катушка с двухсторонней намоткой. В результате появились НЧ ГГ с парамет-
рами: Rном = 8 Ом; f0 = 32 Гц; Qn = 0,38 и Vэ = 130
, кроме того, |Z| этих ГГ очень слабо зависел от частоты. Алюминиевая кольцевая диафрагма ВЧ и купол СЧ ГГ были заменены на аналогичные, сформированные из своеобразного композиционного материала. В качестве армирующего наполнителя выступали слои шелковой ткани, в качестве связующего – пропитки специального состава, для СЧ излучателя также была изготовлена другая звуковая катушка. Кроме того у СЧ ГГ был снят задний колпак, в керне магнитной системы у диафрагмы установлена ПАС и все это надежно закрыто колпаком объемом 2,5 дм3 , возможна установка СЧ ГГ в трубу, заполненную звукопоглотителем и выведен-
157
ную назад. |
Получились следующие расчетные параметры фазоинвертора: |
Vк =120дм3 ; |
fф = 28 Гц; f−з = 25 Гц, что вполне подходит под корпус 100АС-063. |
Схема фильтров этих АС представлена на рис. 5.64, частотная зависимость |Z|
на рис. 5.65.
Рис. 5.64. Схема разделительных |
Рис. 5.65. Частотная зависимость |
фильтров фазоинверсных АС |
|Z| фазоинверсных АС на основе |
на основе 100АС-063 |
100АС-063 |
Частоты раздела 350 Гц и 3,8 кГц, конденсаторы «Solen» и «Intertechnik» Audyn Cap KP-Sn. Частотная зависимость |Z| демонстрирует на редкость высокую стабильность; в диапазоне частот 50–30000 Гц |Z| меняется всего от 8 до 11 Ом, что очень благоприятно для усилителя НЧ.
На рис. 5.66 приведена конструкция фазоинвертора с ПИ. В АС использованы отечественная НЧ ГГ 75ГДН-1-8, СЧ и ВЧ излучатели, фильтры и корпус от АС «Peerless» 1120, ПИ диаметром 25 см от АС «Tonsil» (Польша). Параметры рассчитанного фазоинвертора: Vк = 70дм3 ; fф = 23 Гц, т.о. корпус AC
«Peerless» идеально подходит для 75ГДН-1-8 в оформлении «фазоинвертор с ПИ», учитывая еще и то, что НЧ ГГ и ПИ удачно разместились в отверстиях под штатные НЧ ГГ «Peerless» диаметром 25 см. В разработанных АС усилен корпус, оставлена большая часть звукопоглотителя, установлен клемник «biwireing», для разводки использованы акустические кабели сечением 3
, в фильтрах добавлены аттенюаторы для СЧ и ВЧ излучателей. Для настройки ПИ на расчетную частоту fр = 25 Гц, масса ПИ вместе с дополнительным грузом
должна быть, примерно, 70 г.
Схема разделительных фильтров и частотная зависимость |Z| представле-
ны на рис. 5.67, 5.68.
158
