порной стенки определяется в зависимости от вертикального давления рv грунта за задней гранью подпорной стенки и природного давления рzg грунта основания со стороны передней грани подпорной стенки.

При определении активного давления ζ2 заменяется на ра, ζ1 — на рv:

5. Распределение вертикального давления pzg от веса грунтов основания принимается в соответствии со схемами на рис. 4 [7, 14]. В верхнем слое, а также случае если основание сложено однородными грунтами с равномерно распределенным удельным весом,

Рис. 4. Эпюры распределения вертикального давления pzg от собственного веса грунтов: а) в основаниях с переменным по глубине удельным весом при наличии подземных вод;

б) в основаниях, частично взвешенных грунтовыми водами, при наличии водоупорного слоя; 1 — водопроницаемый грунт; 2 — водоупорный слой основания; WL — уровень подземных вод

В слоистых основаниях с переменным по глубине удельным весом и водопроницаемыми грунтами при наличии подземных вод (рис. 4а)

pzg 1h1 2 (zО – h1 ),

pzg 1h1 2h2 sw,3 (zО – h1 – h2 ),

(14)

где h1, h2 — толщина слоев основания в пределах глубины zО; γ1, γ2 — удельные веса грунтов слоев основания выше уровня грунтовых вод, γsw,3 — удельный вес слоя водопроницаемого грунта, определяемый как вес минеральных частиц, взвешенных водой, индексы 1, 2, 3 соответствуют номерам слоев грунта.

111

Научный вестник Воронежского ГАСУ. Строительство и архитектура

В водоупорном слое основания учитывается вес вышележащих слоев и вес слоя воды в соответствии со схемой на рис. 4б:

где γw = 9,8 кН/м3 — удельный вес воды, γ3 — удельный вес водоупорного слоя.

6. Распределение вертикальных давлений pv за задней гранью подпорной стенки устоя мостового сооружения (рис. 5а) определяется по следующим формулам:

в пределах насыпи за устоем (выше уровня планировочной поверхности):

где γп — удельный вес грунта насыпи; z — вертикальная координата, отсчитываемая от верха насыпи за устоем в соответствии со схемой на рис. 5а;

в пределах основания (ниже уровня планировочной поверхности):

Распределение вертикальных давлений pv за задней гранью дорожной подпорной стенки на рис. 5б определяется по следующим формулам:

в пределах насыпи (выше уровня планировочной поверхности):

в пределах основания (ниже уровня планировочной поверхности):

где h — высота надземной части подпорной стенки (рис. 5б); pотк — вертикальное давление грунта за задней гранью подпорной стенки от веса откосной части насыпи высотой d, распределенное в соответствии с приведенными ниже выражениями (21), которые получены следующим путем.

Рис. 5. Распределение давлений рv (1), ра (2)

на задней (5) и рzg (3), рn (4) на передней (6) гранях шпунтовой подпорной стенки

Обозначим интенсивность распределенной нагрузки на уровне AB левее точки D (рис. 6):

где qв — временная вертикальная нагрузка, условно принятая равномерно распределенной на поверхности земляного полотна, в соответствии с ГОСТ 32960-2014.

112

Вертикальные напряжения ротк за задней гранью подпорной стенки определяются в зависимости от qотк при помощи следующего приема, подобного известному в строительной механике методу граничных элементов (МГЭ). Сущность МГЭ состоит в условном расширении расчетной области до размеров и форм, для которых имеются готовые проверенные решения, и приложении на новых границах такой системы сил, чтобы распределение напряжений на фактической поверхности расчетной области совпало с действующей нагрузкой.

Покажем это на примере решаемой задачи. Расчетная область и действующая нагрузка заменяются эквивалентной системой, в которой уровень горизонтальной грани AB смещается вверх на высоту ½md в положение A’B’. Действующая нагрузка трапецеидального очертания заменяется полосой с интенсивностью qотк и располагается в положении в соответствии со схемой на рис. 6. При этом общий вес откосной части насыпи и заменяющей ее эквивалентной нагрузки будут равными.

Проведем из точки Е два луча под углом 450. Один из них пройдет через точку В, а другой — через точку F. Примем, что на уровне AB интенсивность нагрузки левее точки F равна qотк, а правее этой точки меняется по линейному закону до нуля в точке В. Тогда форма распределения нагрузки совпадет с фактическим очертанием откосной части насыпи.

Будем считать, что воздействие полосовой нагрузки в системе, ограниченной горизонтальной плоскостью A’B’, является таким же, как и воздействие фактической нагрузки на нижележащее полупространство. Продолжая оба луча, получим вертикальные напряжения на линии ВМN в пределах насыпной части расчетной области:

Рис. 6. Схема определения вертикальных напряжений ротк за задней гранью подпорной стенки от веса откосной части земляного полотна:

1 — задняя грань подпорной стенки;

2 — эпюры распределения qотк z / (md 2z) и qотк (h zO ) / (md 2(h zO )) ; 3 — эпюра распределения ротк

113

Научный вестник Воронежского ГАСУ. Строительство и архитектура

Полученные выражения соответствуют свободному распределению напряжений в грунте без подпорной стенки.

Если пренебречь горизонтальными перемещениями подпорной стенки, задняя грань будет считаться закрепленной. Для получения ротк можно воспользоваться «методом изображений» [11, с. 400], согласно которому при действии односторонней системы сил неподвижная стенка заменяется плоскостью симметрии. Откуда следует, что для получения ротк выражения (а) и (б) следует удвоить:

2.Последовательность выполнения расчета. Расчеты шпунтовых подпорных стенок

всоответствии с изложенными выше положениями рекомендуется выполнять методом конечных элементов (МКЭ). Для выполнения расчетов возможно использование вычислительных комплексов LIRA, SCAD, MicroFe, Midas civil или других верифицированных (протестированных) программ, рекомендуемых для применения на территории РФ. Расчеты выполняются в излагаемой ниже последовательности.

1.Создание конечно-элементной схемы [13—15] путем членения (в надземной и заглубленной частях) вертикального стержня, изображающего шпунтовую подпорную стенку, на конечные элементы (КЭ) с шагом t не более 1 м и не более 0,1 высот надземной и подземной частей.

Отсчет координат, нумерации КЭ и узлов на их границах начинаются с нижнего конца подпорной стенки (рис. 7).

Рис. 7. Схемы к расчетам подпорных стенок МКЭ:

а) первый шаг расчета (граница защемленной части на уровне планировочной поверхности); б) второй и последующие шаги расчета; 1 — шпунтовая подпорная стенка;

2 — эпюра ра и силы Fai в надземной части подпорной стенки; 3, 4 — эпюра коэффициента постели Сz = KzО

и ее замена условными «пружинами» с жесткостью Вzi = Kj zОi t×1 м;

5, 6 — погонная нагрузка Рпред, i и ее замена узловыми силами Fпредi; 7 — граница защемленной части ШТС;

8 — граница геологических слоев; — номера узлов; — номера КЭ

114

2. Замена треугольной или ступенчатой эпюры распределения коэффициента постели условными горизонтальными упругими стержнями («пружинами») длиной 1 м с жесткостью при растяжении-сжатии Вz = Сzt × 1 м. Условные «пружины» помещаются в узлы конечноэлементной системы.

Жесткость условной пружины в i-м узле:

где zОi — координата zО i-го узла; Kj — коэффициент пропорциональности j-го слоя основания, в котором находится i-й узел.

3. Приложение горизонтального давления ра к узлам надземной части задней грани шпунтовой подпорной стенки. Нагрузка ра преобразуется в узловые силы Fai по формуле

где раi — давление ра на уровне i-го узла надземной части подпорной стенки.

Определение равнодействующих — горизонтальной силы Н и момента М нагрузок, приложенных к оголовку устоя, — и приложение их верхнему узлу рассчитываемой системы. В расчете дорожной подпорной стенки эта операция отсутствует.

4. Определение предельной погонной горизонтальной нагрузки Рпред, i в узлах защемленной части:

где рпi, раi — погонные нагрузки рп и ра на уровне i-го узла защемленной части шпунтовой подпорной стенки.

5. Первый (начальный) шаг расчета. Граница защемленной части шпунтовой подпорной стенки принимается на уровне планировочной поверхности.

Составление и решение системы уравнений МКЭ, выражающих равновесие узлов. Решением являются горизонтальные перемещения уzi и углы поворота φzi шпунтовой подпорной стенки в узлах.

Определение погонной нагрузки в узлах по формулам

Сравнение Рzi и Рпред, i в узлах системы, выявление узлов, в которых Рzi > Рпред, i. Нахождение узла, в котором Рzi ≤ Рпред, i, и перемещение границы защемленной части шпунтовой подпорной стенки на этот уровень.

6. Второй и последующие шаги расчета. Уровень защемленной части шпунтовой подпорной стенки по результатам предыдущего шага расчета установлен в узле, в котором получено Рzi ≤ Рпред, i. В выше расположенных узлах вместо Rzi прикладываются нагрузки

Повторение расчетов и логических действий предыдущего шага с новым уровнем защемления и откорректированными нагрузками.

Последним считается приближение, на котором получены соотношения Рzi ≤ Рпред, i во всех узлах системы. Выполняется проверка условия Рzi ≤ Рпред, i на всех уровнях защемленной части ШТС.

7. Расчет по ПС первой группы завершает получение узловых сил Rzi= Рzit в условных «пружинах», построение эпюр поперечных сил и моментов для каждого сочетания нагрузок.

115

Научный вестник Воронежского ГАСУ. Строительство и архитектура

Расчет по ПС второй группы завершает построение изогнутой оси шпунтовой подпорной стенки и определение горизонтального перемещения в узле опирания пролетного строения на устой (с совмещенными функциями) мостового сооружения для каждого сочетания нагрузок.

Расчеты по ПС конструкций из трубошпунта в составе устоев мостовых сооружений и дорожных подпорных стенок включают следующие проверки, выполняемые в соответствии с современными сводами правил (СП 35.13330, СП 24.13330 и др.)

По ПС первой группы:

расчет поперечных сечений на изгиб или внецентренное сжатие (если шпунтовая стенка воспринимает кроме горизонтального давления продольную силу);

расчет сечений трубы на поперечную силу путем сравнения расчетных и предельных касательных напряжений;

расчет прочности при сложном напряженном состоянии точек в сечениях трубы, в которых одновременно действуют нормальные и касательные напряжения;

расчет прочности круглых сечений железобетонного заполнения на изгиб, внецентренное сжатие и поперечную силу;

проверка трубошпунтовой сваи по несущей способности грунта основания.

По ПС второй группы:

проверка конструкций деформационных швов и опорных частей на способность восприятия горизонтальных перемещений устоев в сопряжениях со шкафными стенками и узлах опирания пролетных строений мостовых сооружений.

сравнение горизонтального перемещения верхнего конца дорожной подпорной стенки с предельным значением.

3. Пример расчета. На рис. 8 показаны сечение стенки из ШТС, расчетная схема при последнем смещении уровня заделки и результаты расчета подпорной стенки общей длиной 23 м с высотой надземной части 6,7 м, удерживающей грунт в дорожной выемке глубиной 10 м. Марка трубошпунта — ШТС-820×13 ЗСГ1, внешний диаметр труб — 820 мм, толщина стенки — 13 мм, геометрические характеристики:

Мпред = 1798 кНм/м, по поперечной силе Qпред = 2727 кН/м.

Расчеты выполнялись дважды: по ПС первой — по прочности (второй — по перемещениям) группы с применением расчетных (нормативных) значений нагрузок и механических характеристик грунтов (табл.). В соответствии с изложенным выше расчеты выполнены методом последовательных приближений с пошаговым смещением границы защемленной части шпунтовой подпорной стенки. На первых шагах расчетов граница защемленной части устанавливалась на уровне планировочной поверхности.

116

В расчете по прочности потребовались 5 ступеней понижения границы защемления, после чего она определилась на уровне 9,0 м от планировочной поверхности и 7,3 м от нижнего конца ШТС. В расчете по перемещениям граница защемления была получена на планировочной поверхности на первом шаге расчета.

Результаты расчета представлены на рис. 8б, в: эпюры контактных давлений, моментов (горизонтальных перемещений) по результатам расчетов по ПС первой (второй) группы. Горизонтальное перемещение (32 мм) верхнего конца стенки из ШТС не превысило 0,01 высоты надземной части.

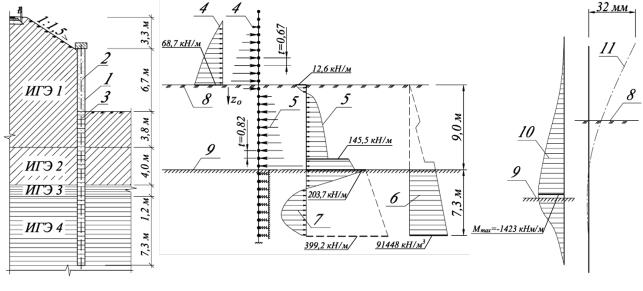

Рис. 8. Схема и результаты расчета дорожной подпорной стенки: а) сечение стенки из ШТС, выемки и основания;

б) расчетная схема при расчетном (конечном) положении уровня заделки ШТС; в) результаты расчета; 1 — конструкции ШТС; 2 — заполнение песчано-цементной смесью; 3 — грунтовое ядро;

4 — эпюра активного давления и узловые силы Fai в надземной части подпорной стенки; 5 — погонная нагрузка Рпред и ее замена узловыми силами Fпред, i;

6 — эпюра коэффициента постели Сz = KzО; 7 — контактное давление рz = Сz уz; 8 — планировочная поверхность; 9 — граница защемления;

10 — эпюра изгибающих моментов М; 11 — изогнутая ось шпунтовой стенки

Выводы. На основе известных решений теории механики грунтов разработан инженерный метод расчетов однорядных трубошпунтовых систем в составе дорожных подпорных сооружений (мостовых устоев, ограждений земляного полотна и др. объектов), включающий описание нагрузок, инженерную схематизацию силового взаимодействия с грунтовой средой, комплекс проверок по предельным состояниям. Полученные решения и их алгоритмизация могут быть применены к другим разновидностям изгибаемых подпорных стенок шпунтового типа.

Библиографический список

1.Гончаров, В. В. Конструктивно-технологические решения подпорных стен из сварного трубчатого шпунта для транспортного строительства: дис. … канд. техн. наук: 05.23.11 / Гончаров Виктор Викторович. — М., 2011. — 158 с.

2.Гончаров, В. В. Новые конструктивно-технологические решения подпорных стен из сварного трубчатого шпунта / В. В. Гончаров // Транспортное строительство. — 2010. — № 1. — С. 28—31.

3. Завриев, К. С. Расчеты фундаментов мостовых опор глубокого заложения / К. С. Завриев, Г. С. Шпиро. — М.: Транспорт, 1970. — 215 с.

117

Научный вестник Воронежского ГАСУ. Строительство и архитектура

4.Инновации в развитии береговой инфраструктуры для нефтегазовой отрасли с применением шпунта трубчатого сварного // Сфера. Нефть и газ. — 2015. — № 2. — С. 90—99.

5.Королев, К. В. Расчет несущей способности сваи на горизонтальную и моментную нагрузки / К. В. Королев, А. Г. Полянкин // Вестник Сибирского государственного университета путей сообщения. —

2010. — № 23. — С. 34—39.

6.Мельничук, Н. Н. Трубошпунт в дорожном строительстве / Н. Н. Мельничук // Автомобильные дороги. — 2015. — № 7. — С. 10—14.

7.Механика грунтов, основания и фундаменты: учебник / С. Б. Ухов [и др.]. — М.: АСВ, 1994. —

524 с.

8. Справочник геотехника. Основания, фундаменты и подземные сооружения / под общ. ред. В. А. Ильичева и Р. А. Мангушева. — М.: АСВ, 2014. — 728 с.

9.Стандарт организации 01393674-001-2013. Проектирование и возведение транспортных, промышленных и гражданских зданий и сооружений с использованием электросварных прямошовных и спиральношовных труб с наружным диаметром 530—1420 мм производства Волжского трубного завода. — М.: ОАО ЦНИИС, 2013. — 49 с.

10.Цернант, А. А. Эффективные конструкции шпунтов трубчатых сварных — опыт и перспективы применения в строительстве / А. А. Цернант, Н. А. Ефремов, В. В. Гончаров // Строительные материалы, оборудование, технологии XXI века. — 2013. — № 2. — С. 29—32.

11.Цытович, Н. А. Механика грунтов / Н. А. Цытович. — 4-е изд., вновь перераб. и доп. — М.: Стройиздат, 1963. — 636 с.

12. Шапиро, Д. М. Применение трубчатых сварных шпунтов в дорожном строительстве / Д. М. Шапиро, Н. Н. Мельничук // Автомобильные дороги. — 2016. — № 9. — С. 12 — 16.

13.Шапиро, Д. М. Метод конечных элементов в строительном проектировании / Д. М. Шапиро. — М.: АСВ, 2015. — 176 с.

14.Шапиро, Д. М. Теория и расчетные модели оснований и объектов геотехники / Д. М. Шапиро. — Воронеж: Научная книга, 2012. — 164 с.

15.Шапиро, Д. М. Теория и расчетные схемы мостовых устоев и дорожных подпорных стенок из трубошпунта / Д. М. Шапиро // Тезисы докладов II симпозиума по трубошпунту. — 2016. — С. 85.

16.Fourie, A. B. Comparison of Finite Tlement and Limiting Equilibrium Analyses for an Embedded Cantilever Retaining Wall / A. B. Fourie, D. M. Pots // Geotechnique. — 1989. — Vol. 39, Issue 2. — P. 175— 188.

17.Kort, D. A. Sheet Pile Walls in Soft Soil / D. A. Kort // Doctoral Thesis. Delft University. — 2002. —

304 p.

18.Omer, Bilgin. Numerical Studies of Anchored Sheet Pile Wal Behaviorconsructed in Cut and Fill Conditions / Omer Bilgin // Computers and Geotechnics. — 2010. — Vol. 37, Issue 3. — P. 399—407.

19.Sivkular, Babu G. L. Optimum Design of Cantileber Sheet Pile Walls in Sandy Soils Using Inverse Reliability Approach / G. L. Sivkular Babu, B. Munwar Basha // Computers and Geotechnics. — 2008. — Vol. 35, Issue 2. — P. 134—143.

20.Wand, Huai-hong. Application and Advansment of Steel of Steel Tubular Pile in Baosleet Project / Wand Huai-hong, Wang Fa // Chinese Journal of Underground Space and Engineering. — 2009. — P. 2.

References

1.Goncharov, V. V. Konstruktivno-tekhnologicheskie resheniya podpornykh sten iz svarnogo trubchatogo shpunta dlya transportnogo stroitel'stva: dis. … kand. tekhn. nauk: 05.23.11 / Goncharov Viktor Viktorovich. — M., 2011. — 158 s.

2.Goncharov, V. V. Novye konstruktivno-tekhnologicheskie resheniya podpornykh sten iz svarnogo trubchatogo shpunta / V. V. Goncharov // Transportnoe stroitel'stvo. — 2010. — № 1. — S. 28—31.

3. Zavriev, K. S. Raschety fundamentov mostovykh opor glubokogo zalozheniya / K. S. Zavriev,

G.S. Shpiro. — M.: Transport, 1970. — 215 s.

4.Innovatsii v razvitii beregovoi infrastruktury dlya neftegazovoi otrasli s primeneniem shpunta trubchatogo svarnogo // Sfera. Neft' i gaz. — 2015. — № 2. — S. 90—99.

№23. — S. 34—39.

6.Mel'nichuk, N. N. Truboshpunt v dorozhnom stroitel'stve / N. N. Mel'nichuk // Avtomobil'nye dorogi. — 2015. — № 7. — S. 10—14.

7.Mekhanika gruntov, osnovaniya i fundamenty: uchebnik / S. B. Ukhov [i dr.]. — M.: ASV, 1994. — 524 s.

8. Spravochnik geotekhnika. Osnovaniya, fundamenty i podzemnye sooruzheniya / pod obshch. red. V. A. Il'icheva i R. A. Mangusheva. — M.: ASV, 2014. — 728 s.

118

9.Standart organizatsii 01393674-001-2013. Proektirovanie i vozvedenie transportnykh, promyshlennykh i grazhdanskikh zdanii i sooruzhenii s ispol'zovaniem elektrosvarnykh pryamoshovnykh i spiral'noshovnykh trub s naruzhnym diametrom 530—1420 mm proizvodstva Volzhskogo trubnogo zavoda. — M.: OAO TsNIIS, 2013. — 49 s.

10.Tsernant, A. A. Effektivnye konstruktsii shpuntov trubchatykh svarnykh — opyt i perspektivy primeneniya v stroitel'stve / A. A. Tsernant, N. A. Efremov, V. V. Goncharov // Stroitel'nye materialy, oborudovanie, tekhnologii XXI veka. — 2013. — № 2. — S. 29—32.

11.Tsytovich, N. A. Mekhanika gruntov / N. A. Tsytovich. — 4-e izd., vnov' pererab. i dop. — M.: Stroiizdat, 1963. — 636 s.

12. Shapiro, D. M. Primenenie trubchatykh svarnykh shpuntov v dorozhnom stroitel'stve / D. M. Shapiro,

N.N. Mel'nichuk // Avtomobil'nye dorogi. — 2016. — № 9. — S. 12 — 16.

13.Shapiro, D. M. Metod konechnykh elementov v stroitel'nom proektirovanii / D. M. Shapiro. — M.: ASV, 2015. — 176 s.

14.Shapiro, D. M. Teoriya i raschetnye modeli osnovanii i obˈektov geotekhniki / D. M. Shapiro. — Voronezh: Nauchnaya kniga, 2012. — 164 s.

15.Shapiro, D. M. Teoriya i raschetnye skhemy mostovykh ustoev i dorozhnykh podpornykh stenok iz truboshpunta / D. M. Shapiro // Tezisy dokladov II simpoziuma po truboshpuntu. — 2016. — S. 85.

16.Fourie, A. B. Comparison of Finite Tlement and Limiting Equilibrium Analyses for an Embedded Cantilever Retaining Wall / A. B. Fourie, D. M. Pots // Geotechnique. — 1989. — Vol. 39, Issue 2. — P. 175—188.

17.Kort, D. A. Sheet Pile Walls in Soft Soil / D. A. Kort // Doctoral Thesis. Delft University. — 2002. —

304 p.

18.Omer, Bilgin. Numerical Studies of Anchored Sheet Pile Wal Behaviorconsructed in Cut and Fill Conditions / Omer Bilgin // Computers and Geotechnics. — 2010. — Vol. 37, Issue 3. — P. 399—407.

19.Sivkular, Babu G. L. Optimum Design of Cantileber Sheet Pile Walls in Sandy Soils Using Inverse Reliability Approach / G. L. Sivkular Babu, B. Munwar Basha // Computers and Geotechnics. — 2008. — Vol. 35, Issue 2. — P. 134—143.

20.Wand, Huai-hong. Application and Advansment of Steel of Steel Tubular Pile in Baosleet Project / Wand Huai-hong, Wang Fa // Chinese Journal of Underground Space and Engineering. — 2009. — P. 2.

THEORY AND DESIGN SCHEME

OF ROAD ENGINEERING STRUCTURES FROM PIPE GROOVE

D. M. Shapiro, A. P. Tyutin, V. A. Rodionov

Voronezh State Technical University

Russia, Voronezh, tel.: +7-910-344-73-34, e-mail: davshap@mail.ru

D. M. Shapiro, D. Sc. in Engineeting, Prof. of the Dept. of Structural Mechanics

Ltd. «Center-Dorservis»

Russia, Voronezh, e-mail: cds@cds.vrn.ru

A. P. Tyutin, PhD in Engineering, Leading engineer

V. A. Rodionov, Leading engineer

Statement of the problem. Designing a welded tubular pile is a new competitive variety of retaining walls used in modern construction. Developing calculation method for designing and investigating such systems is an important issue.

Results. The article provides a description and algorithms of the developed method of calculating engineering structures from pipe groove within road engineering structures. The theoretical basics, description of design diagrams, sequence of the calculation by means of the finite element method, a set of tests to limit state are presented. A calculation example is given.

Conclusions. The solution of practical problems and algorithmization of calculation tribosphenic systems within the road engineering structures is obtained. The results of the study are suitable for use in calculations of other designs of flexible retaining walls of groove type.

Keywords: welded tubular pile, calculation, design, road retaining walls, bridge foundations.
