3.2. Расчет шатунов механических прессов
Главный вал пресса посредством шатуна соединяется с ползуном. Во избежание прогиба при работе пресса шатун КГШП выполняется коротким, массивным, без регулировки длины, обычной для механических листоштамповочных прессов.
При проектировании шатуны рассчитывают на сжатие и на изгиб в опасном сечении.

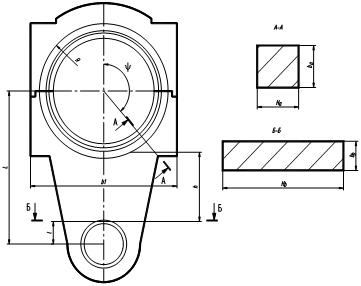

Эскиз шатуна, работающего на сжатие с разъемной кривошипной головкой и его опасные сечения, находящиеся в месте перехода головки стержень шатуна и в его стержне, показаны на рис. 42.
Рис. 42.
Исходные расчетные данные:
Р, Н - наибольшее усилие, сжимающее шатун, принятое равным половине номинального усилия пресса,
L, мм - длина шатуна,
dA, мм и dB, мм - внутренние диаметры подшипников кривошипной и ползунной головок шатуна,
d, мм - принятый средний радиус кривошипной головки' шатуна,
,°- угол расположения опасного сечения кривошипной головки, отсчитываемый от оси симметрии шатуна до опасного сечения.
I, мм - расстояние от оси ползунной головки до опасного сечения стержня шатуна,
BА, мм и HA, мм ширина и высота опасного сечения А-А кривошипной головки шатуна,
BB, мм и. HB, мм ширина и высота опасного сечения В-В стержня шатуна,
- коэффициент трения в подшипниках шатуна,
b1, мм, b2, мм и h , мм - размеры стержня шатуна,
материал шатуна - сталь 45ЛД, НВ 165... 170,
Е, Н/мм2 - модуль упругости для стали:
G, Н/мм2 и G-1, Н/мм2 - пределы выносливости при изгибе и растяжении-сжатии для материала шатуна
В связи с тем, что кривошипная головка работает на сжатие и ее крышка воспринимает часть нагрузки, эта головка в дальнейших расчетах считается неразъемной.
Изгибающий момент; усилие и напряжения в опасном сечении кривошипной головки шатуна вычисляются по зависимостям и необходимым графикам, приведенным в трудах И.А. Биргера и др. "Расчет на прочность деталей машин" (Машгиз,1959 г.).
Изгибающий момент и нормальное усилие А/д в опасном сечении А-А шатуна:
Нмм; (3.19)
Н. (3.20)
где KM и KP -коэффициенты изгибающего момента и нормального усилия, зависящие от утла < расположения опасного сечения.
Напряжения растяжения и сжатия в опасном сечении А-А кривошипной головки шатуна найдены по зависимостям
, Н/мм2 (3.21)
, Н/мм2 (3.22)
Запас прочности по пределу усталости в опасном сечении кривошипной головки (на наружной стороне сечения) равен
(3.23)
где KA - коэффициент концентрации напряжений при изгибе в опасном сечении А-А,
A= 0,6 - коэффициент, учитывающий действительные размеры сечения А-А,
K0 = 0,2 - коэффициент влияния обработки на предел выносливости в сечении А-А,
= 0,05 - коэффициент пульсирующего цикла для материала шатуна
Kq = 0,8 - коэффициент долговечности.
Изгибающий момент в опасном сечении В-В стержня шатуна вычисляется по зависимости
, Нм (3.24)
Наибольшее напряжение сжатия в опасном сечении стержня шатуна
(3.25)
Запас прочности по пределу выносливости в опасном сечении стержне шатуна
(3.26)
где К = 1,0 - коэффициент концентрации напряжений в сечении В-В,
= 0,6 - коэффициент, учитывающий действительные размеры сечения В-В,
K0 = 0,2- коэффициент влияния обработки на предел выносливости в сечении В-В,
= 0,05 – коэффициент пульсирующего цикла для материала шатуна,
Kq = 0,8 -коэффициент долговечности. Номинально допустимый запас прочности в шатуне
Деформация стержня шатуна вычисляется по формуле
(3.27)
где мм3.
