3.3. Порядок проведения занятия

При выполнении работы используются ремённая, цепная, зубчатая рядовая и червячная передачи.

Изучить устройство и принцип работы каждой передачи, обращая внимание на характер соединения и крепления отдельных элементов передачи между собой и с опорой.

Пользуясь обозначениями ГОСТ 2.770-68 «Обозначения условные графические в схемах. Элементы кинематики», вычертить кинематические схемы каждой передачи.

Установить расчётные формулы для определения передаточных отношений отдельных передач. В соответствии с расчётными формулами определить путем измерения и подсчёта необходимые параметры передач (диаметры шкивов, шаг цепи, число зубьев, заходов и т.д.).

Вычислить передаточное отношение каждой передачи.

Произвести расчет параметров многоступенчатой передачи по заданию преподавателя, согласно предложенной схемы.

Практическое занятие 4

Изучение общего устройства автомобиля, назначения элементов трансмиссии и исследование работы автомобильного дифференциала

4.1. Цель работы

Целью работы является изучение общего устройства автомобиля, эле­ментов трансмиссии, принципа действия и основных кинематических свойств конического автомобильного дифференциала теоретически и экспе­риментально.

4.2. Теоретическая часть

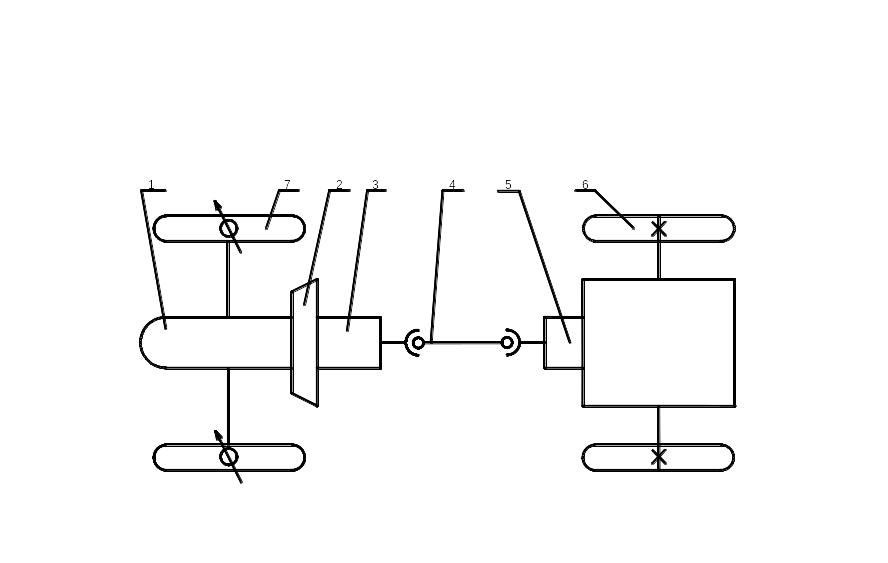

На рис. 4.1. представлена схема трансмиссии автомобиля.

Рис. 4.1. Схема трансмиссии автомобиля:

1  Силовая установка (двигатель); 2  муфта сцепления; 3  коробка переменных передач (кпп); 4  карданный вал; 5  задний мост; 6  ведущие колеса; 7  управляемые колеса

Для передачи момента крутящего М_кр от вала двигателя к исполнительным органам машины (ходовому оборудованию, механизмам привода рабочего органа и т.д.) служат трансмиссии, которые классифицируются на механические, гидромеханические, гидрообъёмные, электрические, комбинированные. Элементы трансмиссии обеспечивают наивыгоднейшие условия работы двигателя за счёт изменения передаточного числа. Так, низшая ступень обеспечивает при N_дв мощности двигателя меньшую скорость и большую силу тяги, а высшая обеспечивает большую скорость и меньшую силу тяги.

К элементам трансмиссии относятся: сцепление, служащее для передачи крутящего момента от двигателя к коробке передач, кратковременного разъединения двигателя и трансмиссии и плавного соединения их между собой; коробка передачи, обеспечивающая движение автомобиля с разными угловыми скоростями, а также движение вперед, назад; карданная передача служит для передачи момента от одного агрегата к другому в тех случаях, когда оси валов не совпадают и могут изменять свои положения.

Коническая зубчатая дифференциальная передача входит в конструкцию ведущих мостов автомобилей, которые широко применяются в качестве транспортных средств на строительстве, а также в конструкцию мостов различных самоходных землеройно-транспортных машин-скреперов, землевозов, базовых тягачей, фронтальных ковшовых погрузчиков и других самоходных дорожно-строительных и коммунальных машин.

При помощи дифференциальной зубчатой передачи (конического дифференциала) осуществляется передача вращательного движения от двигателя к ведущим колёсам или колёсным редукторам. Эта передача обеспечивает качение колёс без буксования или юза при движении самоходной машины на поворотах (особенно крутых), по неровной поверхности и различных радиусах качения колёс из-за различной степени накачивания шин и различной нагрузки на колёса и др. Применение передачи уменьшает износ шин ведущих колёс на транспортном режиме.

Дифференциальная передача является общим случаем планетарных ме­ханизмов. Планетарными механизмами называются зубчато-рычажные ме­ханизмы, у которых геометрические оси одного или нескольких зубчатых колёс перемещаются в пространстве. Планетарные зубчатые механизмы, об­ладающие двумя или несколькими степенями подвижности, называются пла­нетарными дифференциальными механизмами или просто дифференциалами. Наибольшее распространение в конструкциях передач ведущих мостов получили дифференциалы с коническими или цилиндрическими зубчатыми колёсами.

На рис. 4.2 показана схема ведущего моста автомобиля с коническим дифференциалом. Собственно дифференциальный механизм состоит из зубчатых колёс 1, 2, 3 с числами зубьев Z₁, Z₂, Z₃ и звена Н, называемого водилом и являющегося коробкой дифференциала.

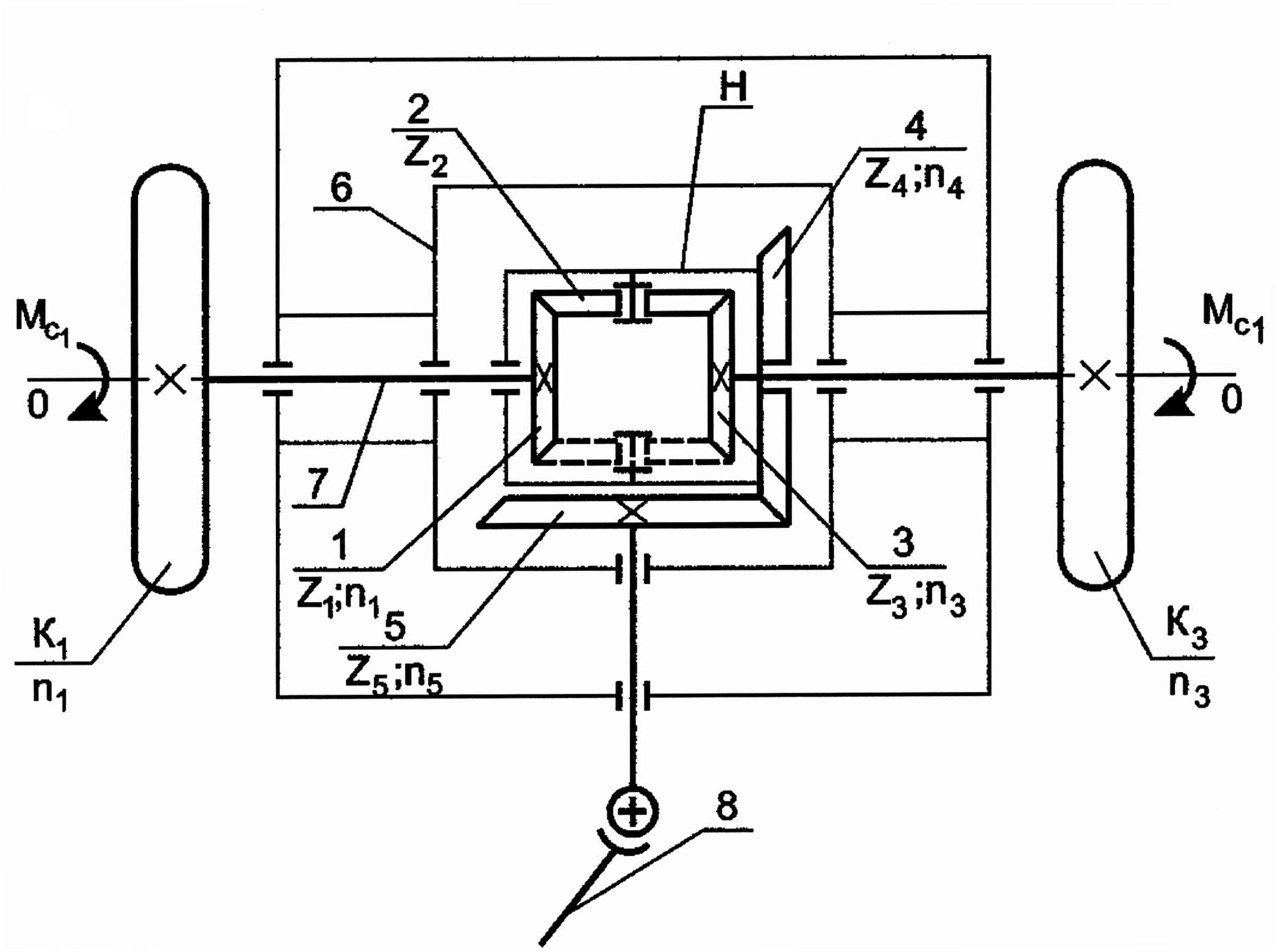

Рис. 4.2. Схема ведущего моста с коническим дифференциалом

Геометрические оси одинако­вых колёс Z₁, и Z₃ совпадают с общей осью механизма 0-0, и поэтому эти колёса называются центральными или солнечными колёсами. Колесо Z₂ свободно вращается в подвижном подшипнике водила Н и вместе с ним движется вокруг обшей оси механизма 0-0, оставаясь в то же время в постоянном зацеплении с колёсами Z₁, и Z₃. Колесо Z₂ обычно называется сателлитом. Коробка Н дифференциала жёстко скреплена с большим коническим (ведомым) зубчатым колесом Z₄. Центральные конические колёса Z₁, и Z₃ жёстко посажены на отдельные валы, связанные с ведущими колёсами моста и называемые полуосями. Коническая зубчатая передача, состоящая из колёс Z₄ и Z₅, обычно называется главной передачей моста. Вращающий момент от двигателя автомобиля через коробку передач, карданную передачу 8 и конические колёса Z₅ и Z₄ главной передачи передаётся к коробке Н дифференциа­ла, а затем от коробки через сателлит Z₂ равномерно распределяется по полу­осям 7 колёс К₁ и К₃. Второй сателлит, расположенный напротив сателлита Z₂, показан штриховыми линиями, ставится в механизм для возможности пе­редачи большей мощности и разгрузки центральных подшипников и в кине­матическом отношении не играет роли. В обращенном механизме, когда водило Н неподвижно вследствие добавления ко всем звеньям минус n_н оборотов, обороты колеса Z₁ равны (n₁-n_н), а обороты колеса Z₃ равны (n₃-n_н), поэтому передаточное отношение равно

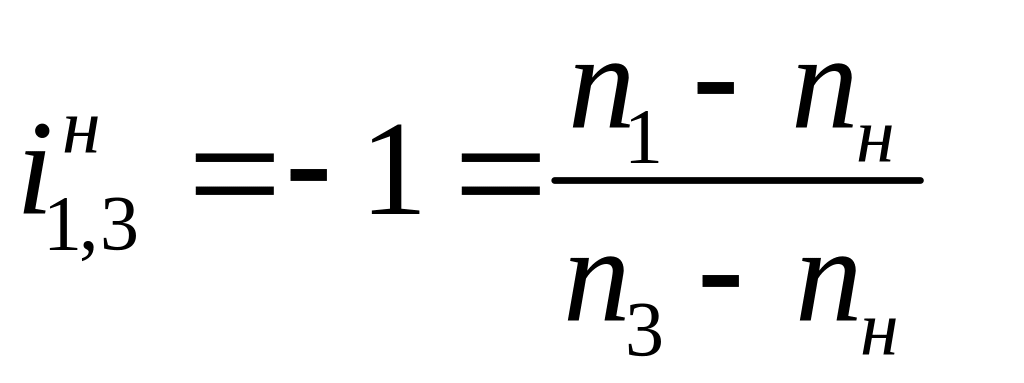

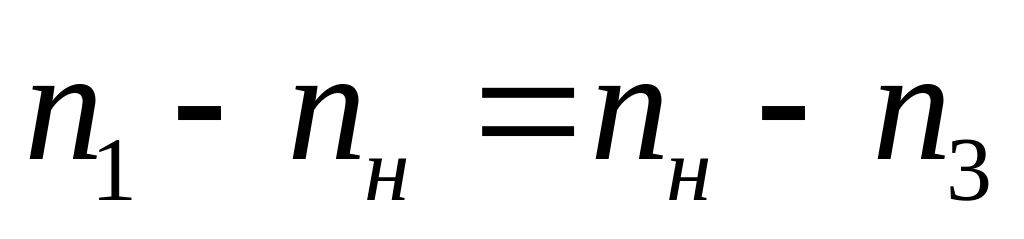

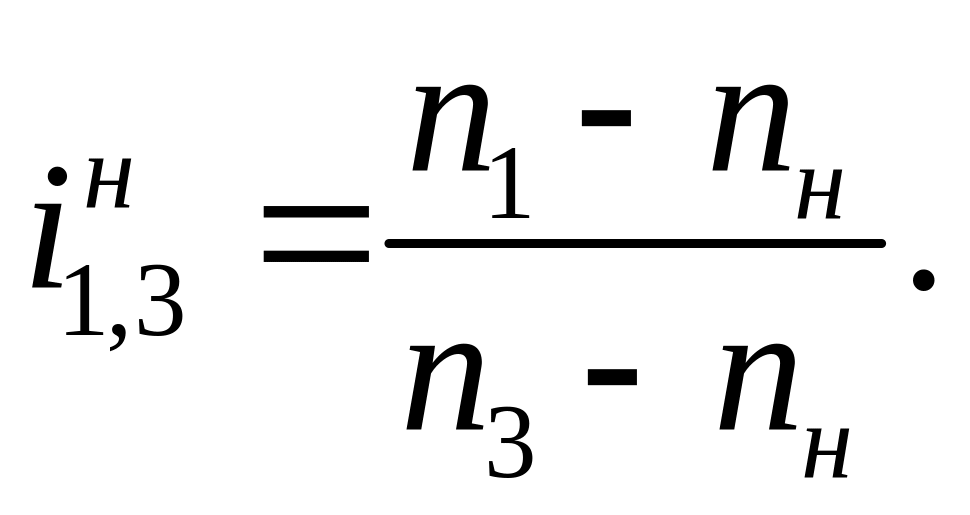

Приведённая зависимость представляет собой основную формулу диф­ференциального механизма, позволяющую по заданным оборотам двух его звеньев определить число оборотов третьего звена. Для определения угловых скоростей колёс К₁ и К₃ воспользуемся формулой

или

(4.1)

и окончательно

(4.2)

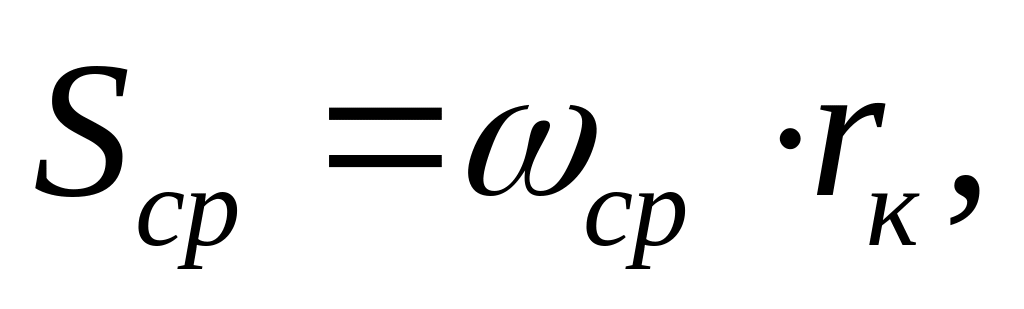

При движении автомобиля по прямому ровному участку дороги, при одинаковом сопротивлении движения ведущих колёс (правого и левого) и их одинаковых радиусах качения сателлиты, находящиеся в коробке дифференциала, не будут иметь вращения вокруг своих осей, они кажутся как бы жёстко соединёнными с коробкой и полуосями, а следовательно, и с колёсами. При таком положении сателлиты вместе с коробкой дифференциала будут вращаться с числом оборотов n₁ = n₃ = n_н =n_ср. В этом случае дифференциал ведущего моста работает как жёсткая муфта, соединяющая карданный вал через главную передачу с полуосями колёс. На прямолинейном участке путь, проходимый ведущими колёсами в одну секунду, равен

где r_к - радиус качения ведущего колеса,

ω_ср – угловая скорость ведущего колеса на прямолинейном участке пути.

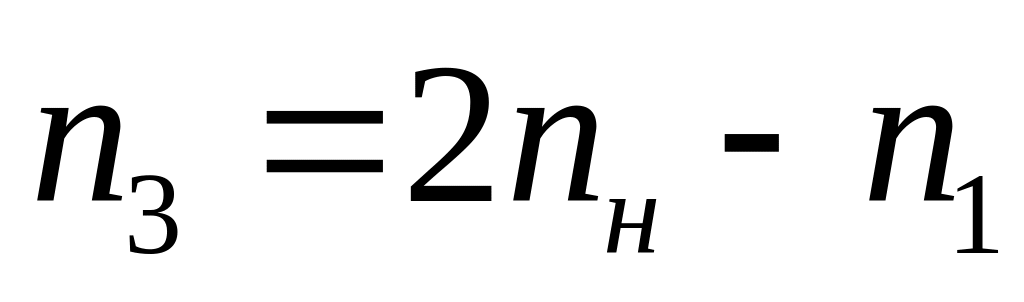

Если колесо К₁ притормаживается, а его скорость вращения уменьшается, то число оборотов колеса К₃ согласно уравнению (4.2)

возрастает и, когда колесо К₁ остановится, т.е. n₁ = 0, число оборотов колеса К3 будет равно удвоенному числу оборотов коробки дифференциала, т.е. n₃=2n_н.

Такое положение возможно только в том случае, если одно колесо стоит на плотном грунте, а второе не касается грунта или слабо сцепляется (попало на лёд или переувлажнённый грунт и т.д.) с опорной поверхностью, т.е. буксует.

Таким образом, дифференциальный механизм, встроенный в трансмиссию самоходной машины, обеспечивает автоматическое регулирование чисел оборотов колёс в зависимости от сил сопротивления на колёсах и их сцепления с опорной поверхностью. При движении автомобиля по криволинейной траектории (рис. 4.3) ведущие колёса за единицу времени пройдут разные пути: правое, катящееся по внешней кривой с числом оборотов n_нар, проходит в одно и то же время больший путь, чем левое колесо, катящееся по внутренней кривой с числом оборотов п_вн.

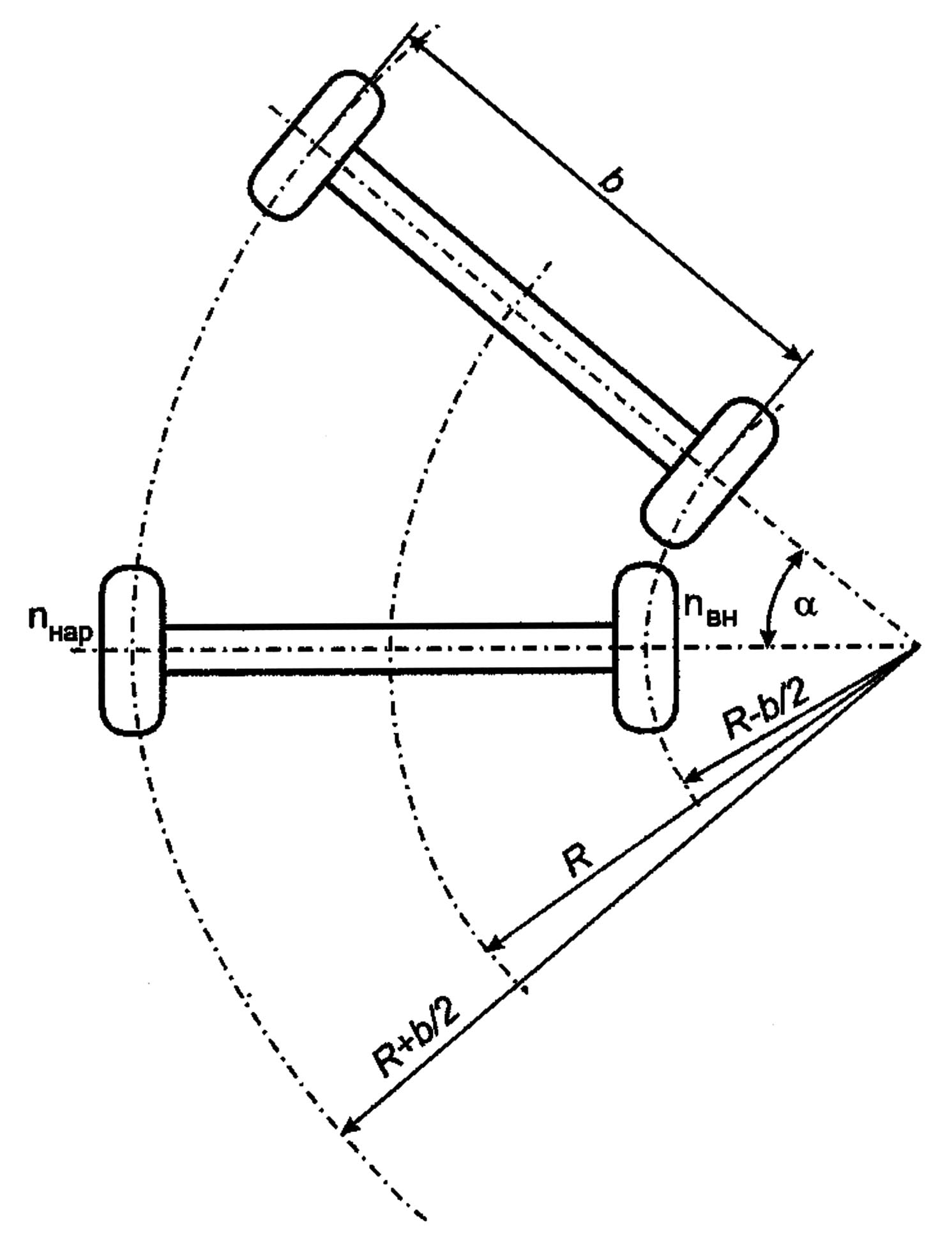

Рис. 4.3. Схема движения автомобиля по криволинейной траектории

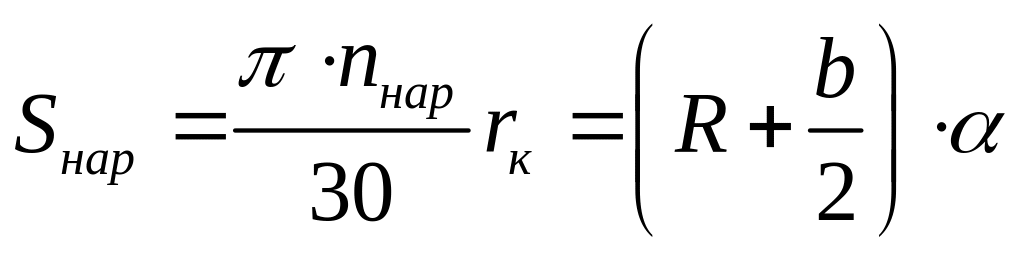

На рис. 4. 3 видно, что правое колесо пройдёт путь

(4.3)

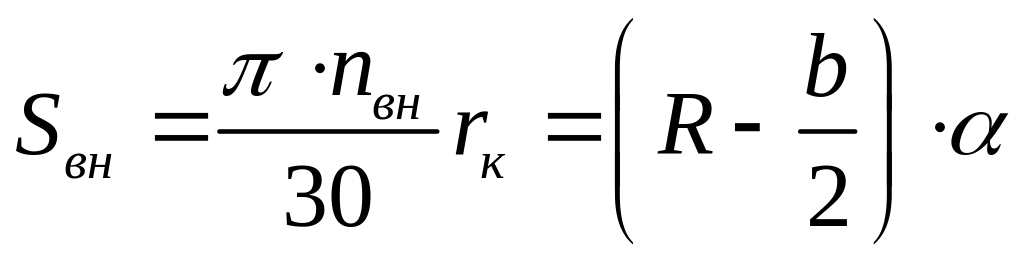

и левое

, (4.4)

где R - радиус закругления траектории,

b - колея колёс.

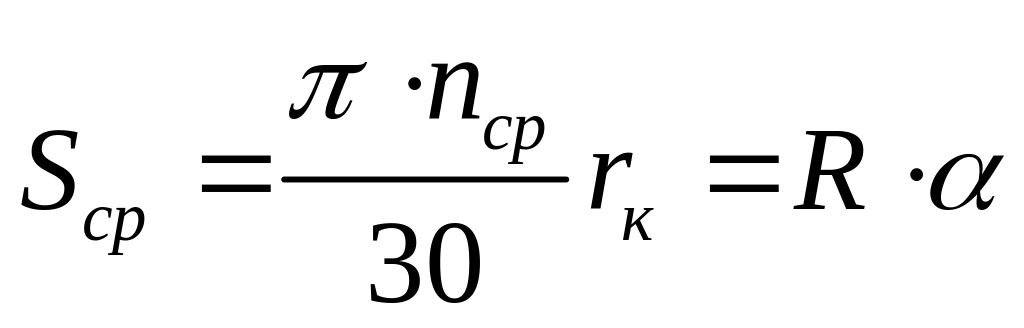

В то же время средняя точка ведущего моста пройдёт путь

,

откуда

. (4.5)

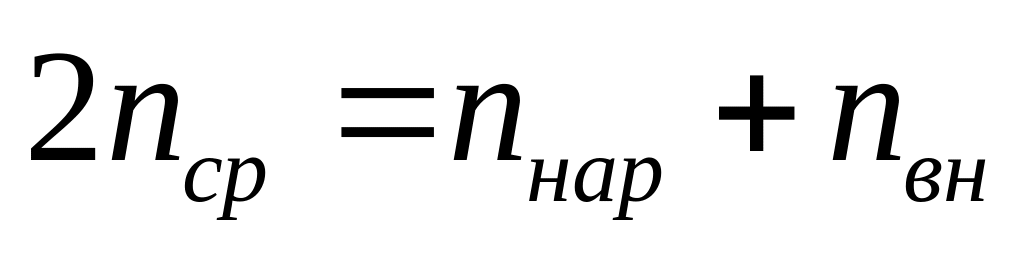

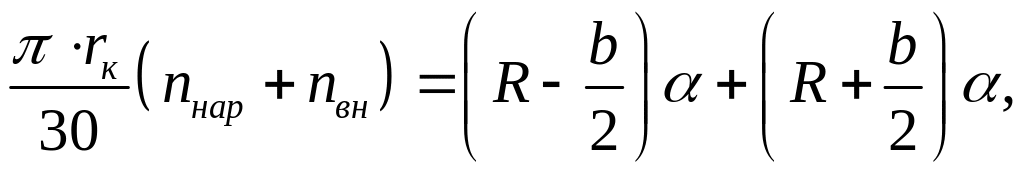

Сложив почленно выражения (4.3) и (4.4), получим

или

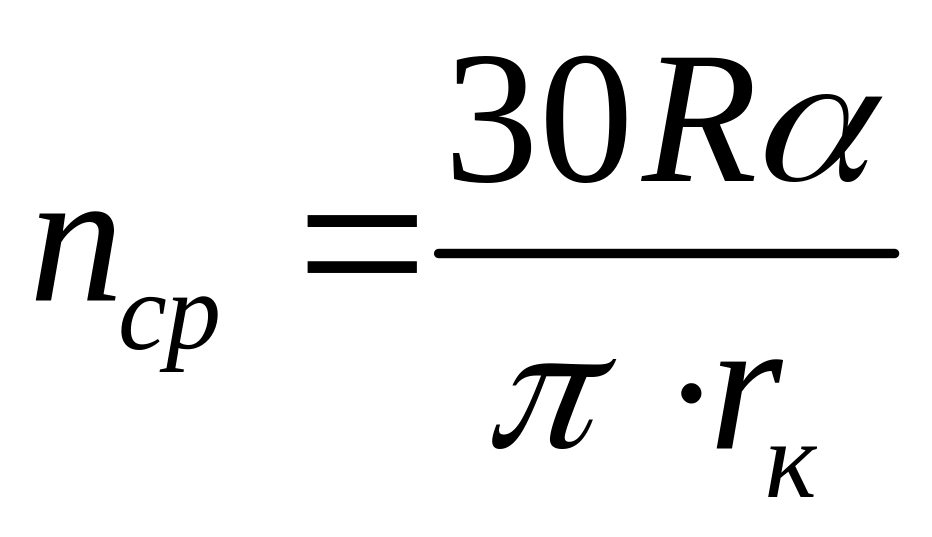

Из уравнения (4.5) находим

.

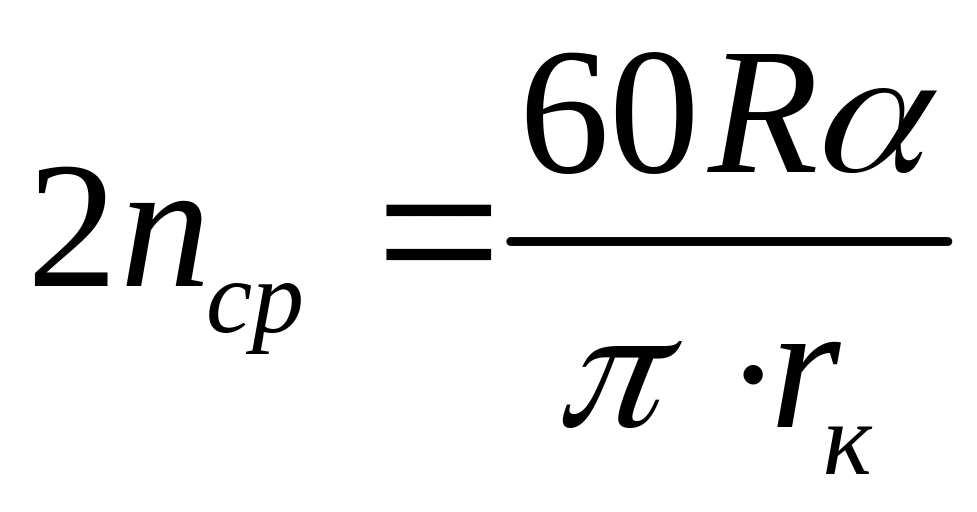

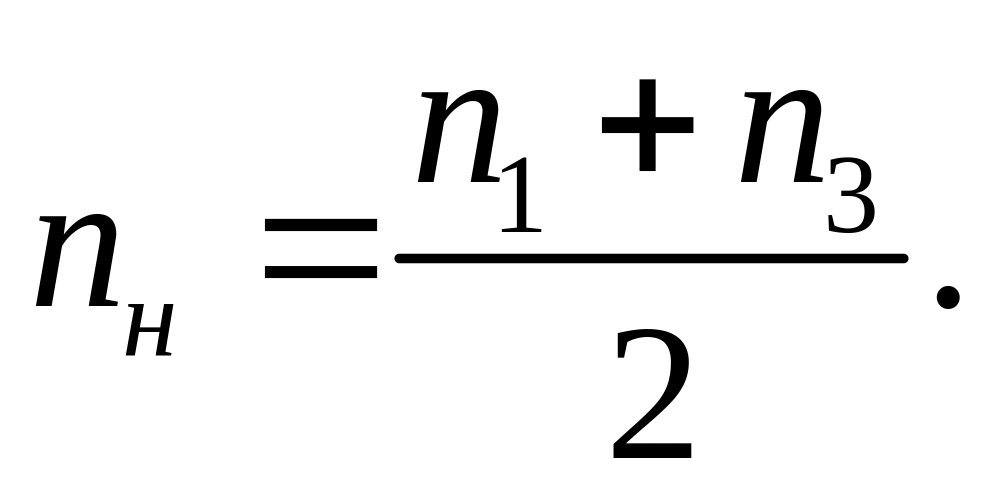

Следовательно,

.

Сумма чисел оборотов ведущих колёс равна двойному числу оборотов коробки дифференциала. Из приведённого вывода можно заключить, что числа оборотов ведущих колёс автомобиля могут меняться в пределах от 0 до n_ср.

При заторможенном карданном вале и поднятых над опорной поверхностью ведущих колёсах п_н = п_ср = 0, если вращать одно из колёс с числом оборотов п₁, то второе колесо будет вращаться в противоположную сторону с таким же числом оборотов согласно формуле (4.2) п₁= -п₃.

Конический дифференциал рассматриваемого типа, помимо свойства распределять угловую скорость карданной передачи между ведущими колёсами в соответствии с формулой среднего арифметического (4.2), обладает ещё свойством поровну распределять между задними колёсами движущий момент, который действует на коробку дифференциала от ведомого зубчатого колеса главной передачи относительно оси 0-0. Сателлит Z₂ является как бы равноплечим рычагом, распределяющим движущее усилие Р_дв, передающееся с карданного вала, между двумя полюсами зацепления зубчатых колёс полуосей Z₁ и Z₃, рис. 4.4.

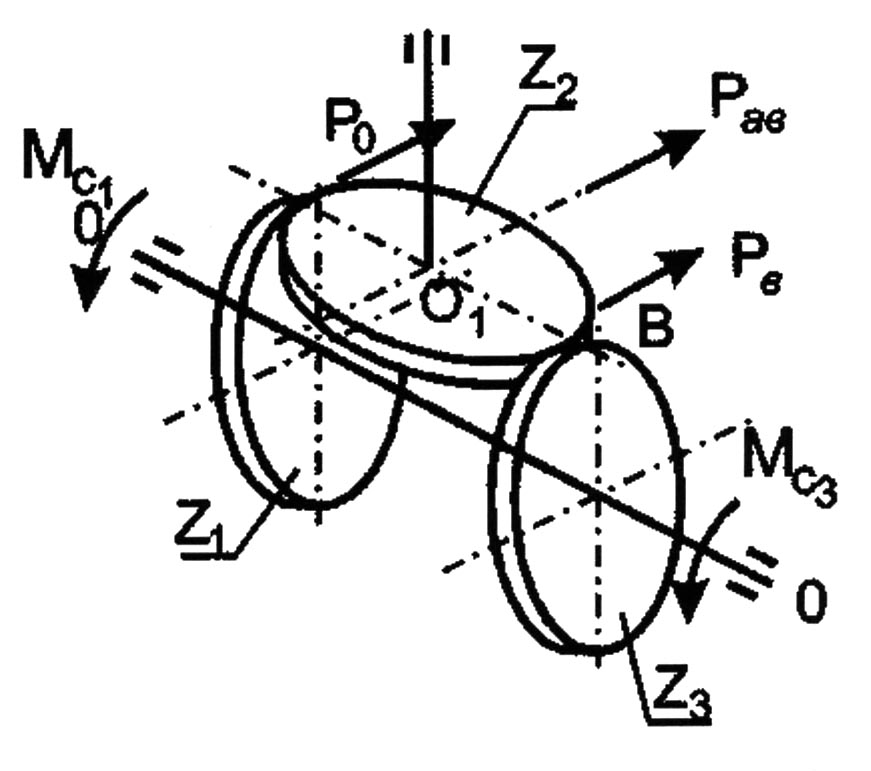

Рис. 4.4. Схема к определению усилий на зубчатых колёсах дифференциала

Из расположения движущего усилия Р_дв на составляющие по методу параллельных сил получаем окружные движущие силы Р_а и Р_в, действующие на зубчатые колёса полуосей:

,

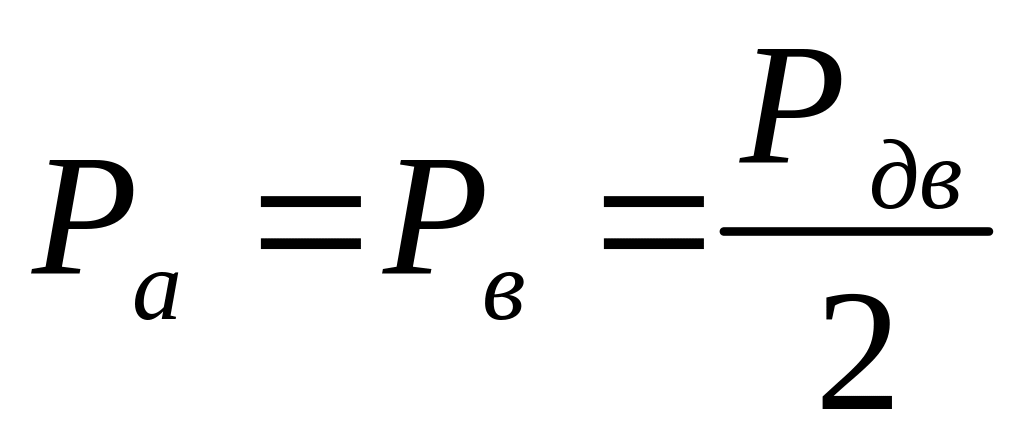

но

,

где R_н – радиус начальной окружности колес Z₁ и Z₃ поэтому

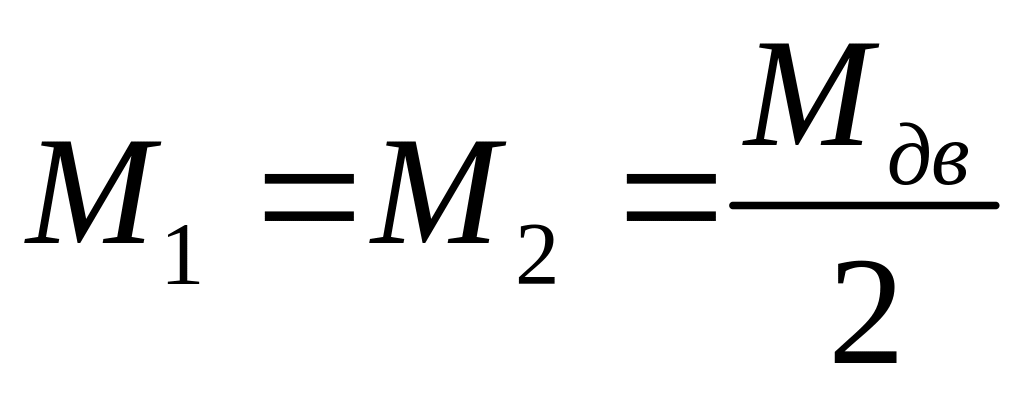

(4.6)

Движущие моменты М₁ и М₂ уравновешиваются при равномерном движении моментами сопротивления М_С1 и М_С3 на колёсах. Это свойство, с одной стороны, является положительным качеством дифференциала, но, с другой - причиняет большие помехи при эксплуатации автомобиля, снижает его проходимость и снижает тяговые качества самоходных землеройных машин при работе на неоднородной неровной поверхности. Например, если в гололедицу автомобиль одним колесом попал на обледенелую колею и, следовательно, это колесо разгрузилось от момента сцепления, то по соотношению (4.6) от момента разгружается и второе колесо, исчезает вместе с тем и момент на карданном валу, если пренебречь сопротивлением в трансмиссии. Автомобиль не в состоянии будет тронуться с места, пока искусственным путём (например, подсыпкой песка под буксующее колесо) не удастся повысить сцепление колеса с дорогой. При работе самоходных машин для земляных работ на неоднородной неровной поверхности ведущие колёса, попадая в различные условия сцепления и под действием различных вертикальных нагрузок, пробуксовывают в разной степени и в целом снижаются тяговые качества машины.

Аналогичная картина наблюдается и при движении автомобиля по пересечённой местности. Для восстановления тяговых качеств и проходимости прибегают к блокировке дифференциала, т.е. приводят с помощью определённого устройства, способного действовать автоматически, к остановке сателлит Z₂ на своей оси. В этом случае работает только главная передача моста [6].
