7. Вскрытие конструкций зданий и сооружений

Упражнения по вскрытию конструкций зданий и соору­жений проводятся с целью обучения личного состава пожарной охраны приемам работы с ручным и механизированным инстру­ментом, а также умению производить работы по вскрытию пе­рекрытий, кровель, полов, стен, перегородок и резке металлических конструкций [14].

При вскрытии и разборке конструкций применяется следующий ручной и механизированный инструмент: ломы по­жарные (тяжелый, облегченный и легкий универсальный), крю­ки пожарные, легкие цельнометаллические багры, пилы элект­рические, бензомоторные и ручные (по дереву и металлу), лопаты пожарные (совковые, копальные), ножницы–кусачки, топоры пожарные, дрели электрические и пневматические, электро– и газорезательные аппараты, подъемные краны, краны–укосины, тяговые лебедки [12].

Вскрытие и разборка конструкций производится по рас­поряжению старшего начальника. Он дает указание о том, ко­му произвести вскрытие, цель, место и размеры площади вскры­тия. Например: «Пожарные Иванов и Тучков! Для выпуска дыма вскрыть крышу у конька около противоположной стены на пло­щади 3 кв. м» [6].

Переноска пожарного инструмента производится сле­дующим образом: лом берется в правую руку и переносится крюком, кольцом или тупой частью вперед и вверх. При подъеме по пожарным лестницам ломы крепятся за карабин или на лямку, надетую через правое плечо. Крюк переносится за спи­ной, острием вниз, при этом веревка крюка перекидывается че­рез левое плечо и закрепляется петлей за крюк со стороны пра­вого бедра; багор переносится в руке или же на плече, острием назад или вверх; лопата переносится в руке или на плече лез­вием вверх–назад; опоры переносятся в руке обухом вперед. Остальной инструмент и приборы пожаротушения доставляют к месту работы в удобном и безопасном для переноски поло­жении [12].

Рис. 51. Вскрытие металлической кровли

Вскрытие кровли (рис. 51). Для вскрытия металлической кровли используется пожарный топор, лом, крюк и пила. Работа начи­нается с разгибания стоячих фальц кровли ударами топора, крю­ка или лома по фальцу. Затем разгибаются и расширяются ле­жачие фальцы кровли, свертываются вниз на заданную длину ме­таллические листы и вырубается (выпиливается) обрешетка крыши. Для создания разрыва необходимо снять кровлю и уда­лить обрешетку по всей ширине скатов крыши (рис. 51).

При вскрытии толевой или рубероидной кровли сначала от­рываются рейки, затем сверху вниз вырубается и скатывается полоса толи (рубероида). После этого открываются, выпилива­ются или вырубаются доски обрешетки.

Вскрытие тесовой кровли начинается с отбивки досок, иду­щих по коньку крыши. Делается это ударом острия лома в стык досок. Далее снимается верхний настил кровли, а затем после­дующие слои досок (рис. 52).

Рис. 52. Вскрытие тесовой кровли

Если не требуется вскрывать кровлю по всему скату, то вна­чале при помощи лома открывается одна–две доски, пилой запиливается указанная площадь крыши, а после этого открыва­ются отпиленные доски. После того, как будет снят настил досок тесовой кровли, следует выпиливать обрешетины (прогоны).

Вскрытие черепичной кровли производится путем последо­вательной разборки плиток черепицы, начиная от конька крыши. При необходимости вскрытия черепичной кровли в средней части ската сначала разбивают одну–две плитки, а затем снимают их с указанной площади и выпиливают на этом участке обрешетку.

Вскрытие кровли из асбоцементных плиток (листов) начина­ется со снятия желоба. Затем открываются плитки от обрешетки. При вскрытии кровли в середине ската вначале разбивается од­на–две плитки или один лист, если кровля состоит из волнистого асбоцементного материала, а затем разбирается она на указан­ной площади.

Чтобы снять кровлю из дранки (щепы), сначала удаляют (от­рывают) дранку (щепу), после этого вырубают (выпиливают) об­решетку [12].

Соломенную или камышитовую кровлю снимают баграми, а каркас крыши разбирают при помощи лома, топора и пилы.

Вскрытие многослойного утепленного покрытия. Внача­ле вскрывается, вырубается и удаляется настил из досок (не на­рушая несущих конструкций). Убирается утеплительная засыпка и выпиливаются прогоны. После этого ломом или крюком отры­вается подшивка. При выпиливании настила из досок утепленно­го покрытия сначала вырубается топором одна–две доски, а затем в образовавшееся отверстие вставляется пила и распили­ваются доски. Настилы из досок утепленного покрытия могут вы­пиливаться электропилой без предварительного вырубания досок.

Вскрытие полов. При вскрытии дощатого пола ломом (крюком, топором) отрывается плинтус. Затем острием лома на­носится удар в стык досок, в местах их крепления гвоздями, и, действуя ломом, как рычагом, отрывают первую доску. После этого, опираясь ломом на балку или лагу, последовательно от­рывают остальные доски. При вскрытии шпунтового пола сле­дует вначале вынуть одну доску указанными выше способами, затем последовательно выводить из шпунта остальные доски.

При вскрытии пола на небольшой площади вначале рекомен­дуется перепилить доски на указанном месте, а затем вынуть их с помощью лома.

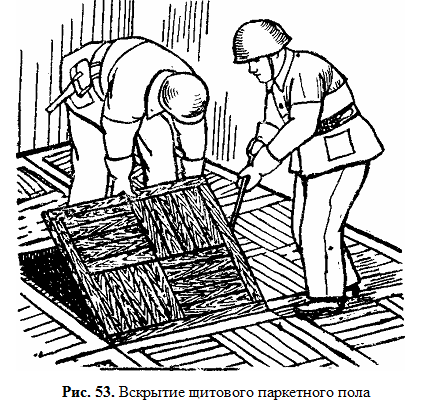

При вскрытии щитового паркетного пола сначала отрывается плинтус или паркетная клепка в месте соединения швов, а затем в образовавшуюся щель вводится лом или крюк и поднимается щит (рис. 53). Разборка наборного паркета начинается от стены.

В скрытие паркетного пола в середине комнаты (помещения) производится путем разбивания одной–двух паркетин (клепки) с последующей разборкой поле на указанной площади. Черный пол вскрывается так же, как и дощатый [6].

Для вскрытия ксилолитового пола с заполнителем из дре­весных опилок сначала разбивается слой ксилолита, находится щель между досками и при помощи лома открывается одна из досок. Остальные доски можно отрывать вместе с ксилолитом.

Полы из синтетических материалов (линолеум, релин), уло­женных на деревянное или твердое основание и приклеенных к нему битумной мастикой, вскрываются путем перепиливания или перерубания синтетического материала и находящихся под ним досок. Перепиленные (отрубленные) куски вырубаются топором или вынимаются ломом.

Вскрытие и разборка междуэтажных и чердачных перекрытий. В первую очередь вскрывается пол одним из описан­ных выше способов. Затем лопатой снимается изоляционный слой (засыпка) до полного обнажения черного пола.

Разборка черного пола начинается с выемки одной доски, отрываемой от балки с помощью лома или топора. Остальные доски отрываются и приподнимаются ломом. После удаления черного пола пробивается отверстие в потолке. Если между­этажное перекрытие имеет двутавровые балки, между которы­ми уложены железобетонные плиты с засыпкой, необходимо после вскрытия чистого пола снять лопатами засыпку, затем най­ти места стыковки плит, при помощи ломов приподнять одну из плит или пробить отверстие в потолке [6].

Для вскрытия междуэтажного перекрытия снизу необходи­мо оторвать подшивку потолка, а затем разобрать черный пол.

В железобетонных перекрытиях вначале снимается пол (де­ревянный настил), затем ломами (отбойными молотками, бетоноломами) пробивается нужного размера отверстие. Стальная арматура (металлическая сетка) вырезается ножницами–кусач­ками или автогенорезательным аппаратом.

При вскрытии и разборке чердачных перекрытий вначале снимается засыпка, затем разбираются доски или горбыли, уложенные на балки, и вскрывается потолок.

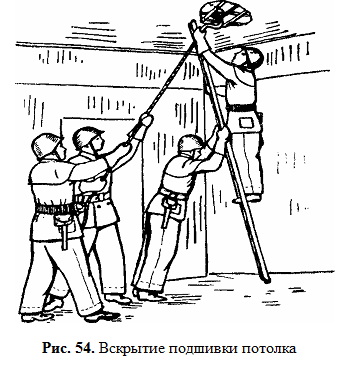

Для вскрытия подшивки потолка сначала ударом багра (лома) или концом лестницы–палки отбивается штукатурка. После этого резким ударом в щель между досками вводится крюк или багор, поворачивается поперек доски и сильным рывком за крюк (багор) вниз отрывается доска от балки (рис. 54).

П ри вскрытии деревянных оштукатуренных перегоро­док сначала ударом крюка (лома, топора) отбивается штукатур­ка и отрывается дранка. Доски перегородки на заданном участ­ке выпиливаются или вырубаются.

Для вскрытия перегородок электрической пилой необхо­димо поставить пилу поперек доски, перепилить ее в двух мес­тах на расстоянии 15–20 см и выпиленные доски выбить или вы­рубить топором. Для вскрытия перегородок электродолбежником необходимо плотно установить его к перегородке поперек досок и выдолбить нужное отверстие.

Перегородки из гипсобетонных панелей вскрываются меха­низированным или ручным инструментом путем вырубания или выпиливания отверстия.

Для вскрытия дверей используются ломы, топоры, крю­ки и механизированный инструмент. Одностворчатые и дву­створчатые двери, закрытые на внутренние замки, открывают топором, который вводят в щель вблизи замка и с силой нажи­мают в сторону до тех пор, пока замок или защелка не выскочит из гнезда. Если дверь закрыта на внутренний засов или за­мок и ее нельзя открыть указанным способом, в таком случае надо выбить меньшую по размеру филенку двери и открыть за­сов (замок). Дверь, не имеющую филенок, снимают с петель. Для этого при помощи топора выбивают штифты, соединяющие половинки петель, вводят в щель между косяком и дверью (со стороны петель) лезвие топора и открывают дверь. Если дверь не открывается, ее выбивают с помощью лестницы–палки, вы­рубают топором или выпиливают пилой отверстие около зам­ка. Для вскрытия висячих замков используют крюки, ломы, то­поры, ножницы–кусачки. Прежде всего следует сделать попытку выдернуть пробой. Если это сделать не удается, то в дужку зам­ка или скобы вставляется лом или крюк и срывается замок. Дуж­ка замка может перерезаться ножницами–кусачками [6].

Окно открывается путем ввода острия топора в щель между створками и отводом топорища вправо (влево). Если ок­но не открывается, необходимо топором выбить стекло и, со­блюдая меры безопасности, открыть затворы, а затем и окно. В рамах с двойным остеклением разбиваются стекла в форточках или в створках, имеющих меньшую площадь остекления, и открываются окна. Решетки снимаются при помощи ломов, ку­валды и путем резки ножницами–кусачками.

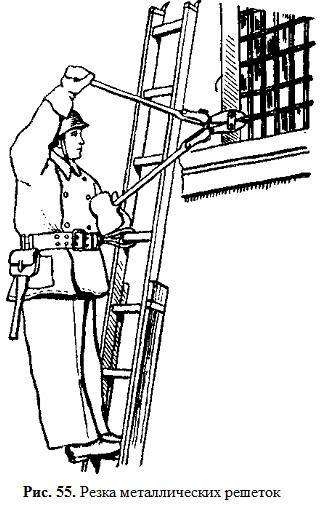

Резку металлических решеток рекомендуется начинать с верхних горизонтальных прутьев, последовательно переходя к нижним прутьям. При этом упором для одной ручки ножниц могут служить нижние прутья.

Ножницы устанавливаются так, чтобы их ножки с обеих сторон соприкасались с перерезаемым прутом, одна ручка опиралась в нижние прутья, а основные уси­лия прилагались ко второй ручке. Вертикальные прутья перере­заются усилием обеих рук. Производить резку металлических решеток на окнах второго (третьего) этажа целесообразно с выдвижной лестницы, установленной в простенке слева от окна [6].

Поднявшись с ножницами по лестнице к окну, нужно выбрать удобное положение и закрепиться карабином. Перерезав верх­ние горизонтальные прутья, пожарный спускается на несколько ступенек вниз, закрепляется карабином и начинает резать нижние горизонтальные прутья (рис. 55). После этого перереза­ются вертикальные прутья в нижней части решетки. Перерезав несколько прутьев, пожарный обеими руками отгибает их, про­никает в помещение и оттуда производит окончательное пере­резание решетки.

При наличии решетки в дверном проеме, которая закрыта на висячий замок, необходимо сначала перерезать дужку замка, снять его с запора и открыть дверь–решетку обычным способом.

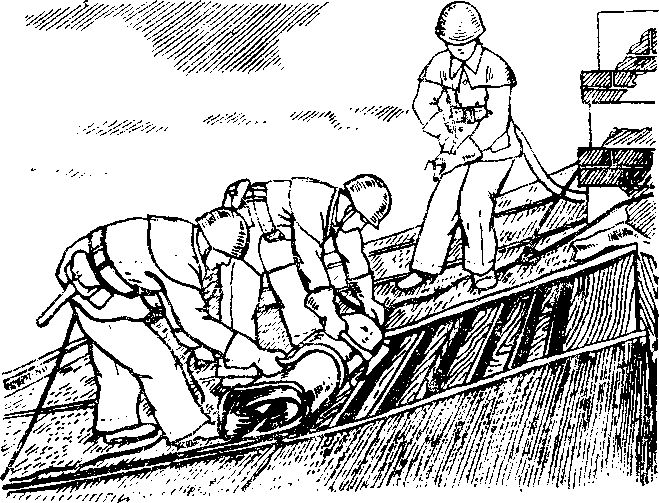

П ри помощи бензомоторной пилы производятся сле­дующие работы: вскрытие деревянных полов, вскрытие деревян­ных перегородок и дверей, вскрытие деревянных перекрытий и кровель, распиливание балок [12].

Для работы с бензо-моторной пилой необходимо принять устойчивое положение, включить двигатель и проверить его ра­боту на холостом ходу, удерживая при этом пилу за обе ручки. Работающую бензомоторную пилу надо поставить на опорную панель и установить глубину пропила. Прежде чем коснуться пильной цепью деревянной конструкции, необходимо упор пилы ввести в соприкосновение с распили-ваемым предметом и затем плавным надвиганием пильного аппарата начать пиление.

Если пиление производится под углом, то вначале устанав­ливается наклон панели, включается двигатель и после набора скорости начинается пропиливание конструкции. При заклинива­нии цепи немедленно прекращается пиление, высвобождается цепь и после этого продолжается перепиливание конструкции.

По окончании работы пожарный сбавляет обороты и выклю­чает двигатель.

При работе с цепной электропилой необходимо вна­чале подключить ее к источнику электропитания, занять устойчивое положение, пилу держать левой рукой за поперечную ручку сверху, правой рукой – за ручку у переключателя. После этого большим пальцем правой руки опустить переключатель в нижнее положение и дать возможность пиле проработать вхо­лостую 30–40 сек, поднести пилу к конструкции под углом при­мерно в 45° и начать пиление путем плавного нажима и некото­рого покачивания пилы (рис. 56.).

Д ля работы с электродолбежником необходимо занять устойчивое положение, взяться руками за рукоятки, поставить правую ногу на опорную рамку, включить мотор и убедиться, что цепь и мотор работают нормально. Затем выключить мотор, отрегулировать глубину долбления и закрепить ограничитель. Держа электродолбежник обеими руками за ручку, включить мотор и, нажимая на ручку, продалбливать отверстие в конст­рукции. В случае попадания цепи на твердый предмет (гвоздь, кирпич и г. п.) немедленно прекратить нажим на долбежник, вы­ключить двигатель и выбрать другое место.

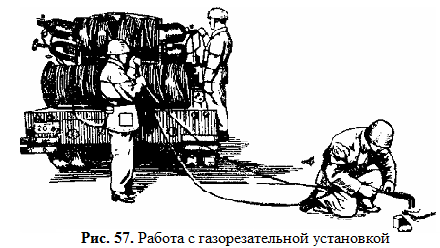

К работе газорезательной установкой допускаются ли­ца, имеющие специальную подготовку и квалификационное удо­стоверение на право проведения работ. Для работы на установ­ке назначается расчет (звено) из трех человек во главе с коман­диром звена (рис. 57). Командир звена работает с газовым резаком. Водитель находится у кислородного и ацетиленового баллонов и регулирует подачу газа. Пожарный прокладывает к месту работы шланги, отгибает разрезанные металлические час­ти и поддерживает отрезаемую деталь конструкции.

Расчет (звено), получив приказание о производстве работ по резанию металлических конструкций, подготавливает установку к работе. Командир звена присоединяет резак к шлангам и, за­няв рабочее положение, подает команду «Газ – пустить». По этой команде плавно открываются кислородный и ацетиленовый баллоны.

Резка начинается с кромки разрезаемой конструкции. Если резку необходимо начать с середины металлической конструк­ции, то сначала прожигается отверстие, а затем продолжается резка в заданном направлении. По окончании работы закрыва­ются вентили подачи ацетилена и кислорода, и отсоединяется резак.

При работе с автогенорезательной ранцевой установкой (РУ) пожарный открывает вентили баллонов и надевает ранцевую установку на спину, устанавливает регулирующими винта­ми давление на манометрах (кислорода 3–4 кг/кв. см, ацетилена 0,1–0,2 кг/кв, см). Открывает кислородный и ацетиленовый вентили на резаке, зажигает горючую смесь, регулирует пламя, открывает вентиль режущего кислорода и производит резку (рис. 58). Запрещается производить работы резаком без специаль­ных очков и рукавиц.

Р езка электропроводов под напряжением не свыше 220 вт производится по распоряжению командира, который ука­зывает место их перерезания. Для выполнения этой работы по­жарный надевает резиновые боты (сапоги) и резиновые перчатки, встает на резиновый коврик, берет ножницы и производит пе­ререзание электропроводов. Если провода подвешены на столбах или на стойках, нужно подняться по выдвижной лестнице, уста­новленной около столба. Положить коврик на ступеньку лестни­цы, встать на него и закрепиться карабином за ступеньку лест­ницы (при работе с металлических лестниц между карабином и лестницей должна находиться изолирующая прокладка). Пере­резание следует начинать с нижних проводов с таким расчетом, чтобы провода, находящиеся под напряжением, остались за­крепленными на изоляторах и не могли соединяться между со­бой или с какими–либо посторонними предметами [6].

Вскрытие обшивки корпуса самолета производится электрическими или бензомоторными пилами с корундовыми дисками. Обшивку разрешается вскрывать там, где отсутствуют трубопроводы, кабели и другие системы. При вскрытии наружной обшивки самолета с наветренной стороны делается разрез по величине двери или аварийного люка. Отрезанная обшивка отгибается баграми, затем убирается утеплитель и с по­мощью механизированного инструмента вскрывается внутрен­няя обшивка самолета [6].
