Лабораторная работа №16
КАТУШКА С ФЕРРОМАГНИТНЫМ СЕРДЕЧНИКОМ В ЦЕПИ ИСТОЧНИКА ГАРМОНИЧЕСКОГО НАПРЯЖЕНИЯ
Вариант 4
Исполнитель:
|
|
||||
студент группы |
|
5А8В ь |
Воронина Е.А. |
|
|
|
|
|
|
|
|
Руководитель:
|
|
||||
к.т.н., доцент ОЭЭ ИШЭ |
|
Шандарова Е.Б. |
|
|
|
|
|
|
|
|
|
Томск 2020
Цель работы. Экспериментальное подтверждение свойства безынерционного нелинейного элемента преобразовывать спектр частот воздействующего на него сигнала.

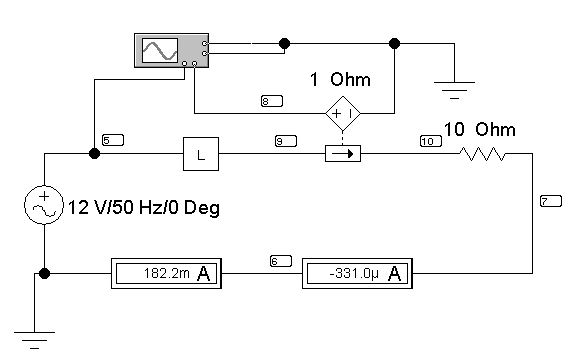

Схема электрической цепи
Для осциллографирования кривой тока i(t) используется электрическая цепь, схема которой показана на рис. 18.2.
Рис.1.
Таблица 1
Вариант |
4 |
|
U |
В |
7 |
Амплитуда потокосцепления m
m = Um/ = Вб
Таблица 2
Измерения |
Результаты расчета |
||||||
U |
I |
mi |
I1m |
I3m |
I5m |
I |
kГ |
В |
мА |
А/мм |
мА |
мА |
мА |
мА |
- |
7 |
137.4 |
1 |
192.95 |
20.26 |
8.98 |
137.33 |
0.11 |
мА;
Рис. 2. Осциллограмма тока i(ωt) нелинейной индуктивности
Рис. 3. Разложение тока в ряд Фурье
Синусоида (t) = m sin (t)
Рис. 4. Синусоида (t) = m sin (t)
Веберамперная характеристика (i) катушки
Рис.5. Веберамперная характеристика (i) катушки
Вывод: При выполнении лабораторной работы сняли осциллограмму тока i(ωt), вычислили амплитуду потокосцепления ψm и построили синусоиду ψ(ωt), построили веберамперную характеристику ψ(i) катушки, используя временные зависимости i(ωt) и ψ(ωt), разложили кривую тока в гармонический ряд, рассчитали действующее значение тока (значение почти совпадает с показанием с амперметра), рассчитали коэффициент гармоник: kГ больше 0,05 → ток нельзя считать гармоническим.
