20. Котельні агрегати
Пристрій|устрій|, призначений для отримання|здобуття| гарячої води або пари підвищеного тиску|тиснення| за рахунок теплоти спалюваного палива|пального|, називається котлоагрегатом|. Внутрішній простір|простір-час| котлоагрегату| обмежено стінками, його розділяють на дві частини|частини|: топка|багниста| і газохід. У топці по стінках розташовані|схильні| екранні випарні|випарювальні| труби,|труба-конденсатори| в яких кипить вода. У газоході у вигляді змієвикової трубчастої поверхні нагріву розташовані|схильні|: перегрівник і економайзер; а у вигляді прямих труб|труба-конденсаторів| повітропідігрівник|. Повітря в топку подають вентилятором, а димові гази видаляють|знищують| димососом|. Робота котла забезпечується пристроями|устроями| по підготовці води, палива|пального|, повітря, видалення|віддалення| газів. Котлоагрегат спільно з|із| допоміжними пристроями|устроями| називається котельною установкою.
На рисунку представлена|уявляти| схема котла середнього тиску|тиснення| П – образної компоновки|компонування|.

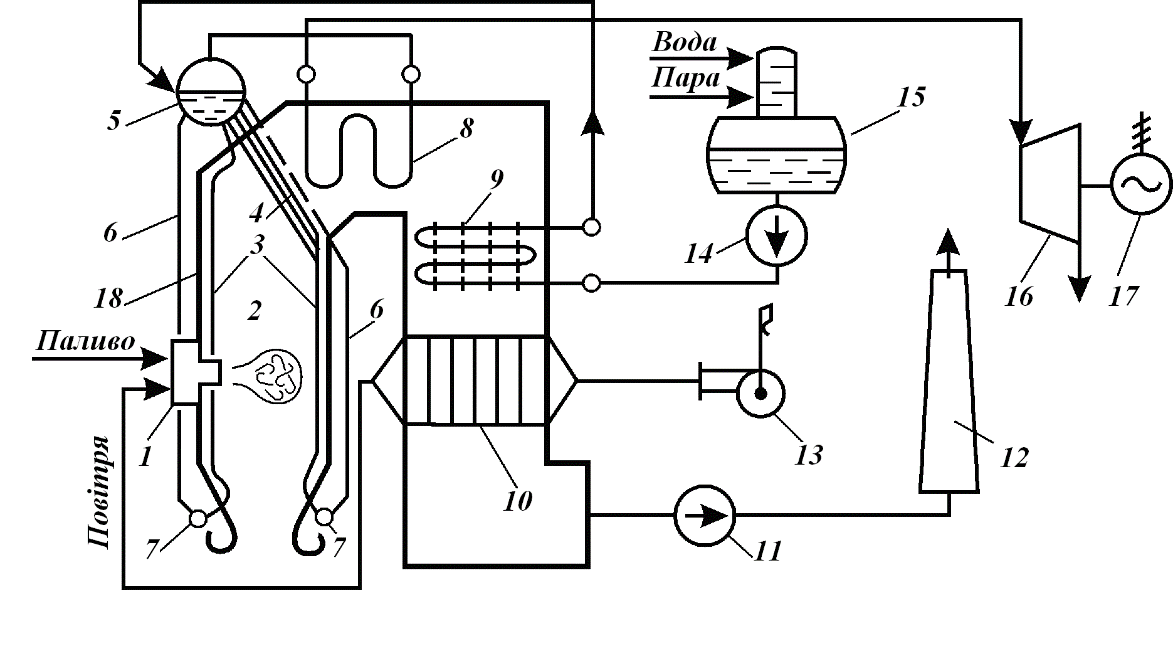

Схема котельної установки:
1 – пальник: 2 – топка; 3 – підіймальні|підйомні| кип'ятильні труби; 4 – кип'ятильний пучок| (фестон); 5 – барабан котла; 6 – опускні труби; 7 – нижні колектора; 8 – пароперегрівник; 9 – економайзер, труби|труба-конденсатори| ребристі; 10 – повітропіді-грівник; 11 – димосос; 12 – димова труба; 13 – вентилятор; 14 – живильні насоси; 15 – деаератор; 16 – парова турбіна; 17 – електрогенератор; 18 – багатошарові|багатошарові| стіни.
Контур циркуляції включає: барабан – опускні труби|труба-конденсатори| – нижній колектор – підіймальні|підйомні| труби|труба-конденсатори| – барабан. Газовий тракт: топка|багниста| – між трубами|труба-конденсаторами| котельного пучка – між трубами|труба-конденсаторами| пароперегрівача – між ребристими трубами|труба-конденсаторами| економайзера – усередині|всередині| труб|труба-конденсаторів| повітропідігрівника| – димосос| – димар – атмосфера. Водяний тракт: деаератор – живильні|живлячі| насоси – усередині|всередині| труб|труба-конденсаторів| економайзера – барабан – контур циркуляції. Паровий тракт: барабан – усередині|всередині| труб|труба-конденсаторів| пароперегрівника – парова турбіна. Повітряний тракт: вентилятор – між трубами|труба-конденсаторами| повітропідігрівника| – пальник. Пароперегрівник, економайзер, повітропідігрівник| називаються хвостовими поверхнями нагріву.
До топки парогенератора вноситься теплота , теплота згорання|згоряти| палива|пального|, фізична теплота палива|пального|, теплота внесена до топки з|із| повітрям, наявна теплота витрачається на:
або или ,
ККД котлоагенту| брутто, нетто|нетто-чартер|
;
корисно використовувана теплота (нагрівання води, пароутворення|пароутворення|, перегрів|перегрівання| пари);
втрати теплоти з|із| відхідними газами|вирушають|;
втрати теплоти від хімічного недопалу|недопалення|;
втрати теплоти від механічного недопалу|недопалення|;
втрати теплоти в навколишнє середовище;
втрати теплоти з|із| шлаками;
теплота на власні потреби|нужду|.
