10. Цикли двз

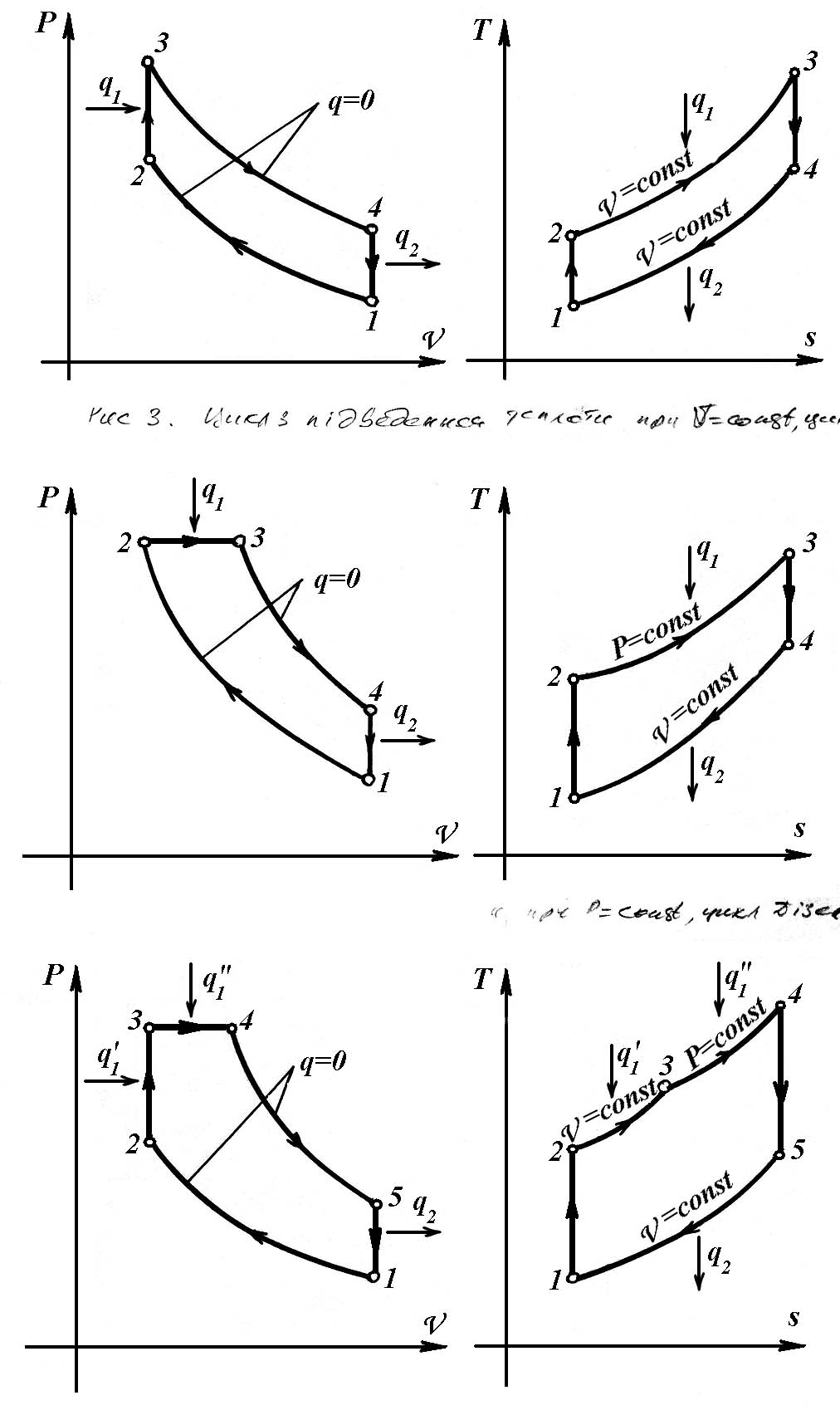

Цикл Отто, карбюраторний двигун	Цикл Дизеля, дизельний двигун

Основні елементи ДВЗ: циліндр, поршень, кривошипно-шатунний механізм, всмоктувальні і нагнітальні клапана.

Процеси циклів: 1-2 – адіабатне стискування|стиснення| робочого тіла в циліндрі. У циклі Отто стискується|стискає| в паливі|пальному| повітряна суміш, а в циклі Дизеля – повітря; 2-3 – горіння палива|пального|, підведення теплоти в циклі. У циклі Отто горіння по ізохорі , суміш запалюють за допомогою свічки, а в циклі Дизеля по ізобарі , суміш запалюється за рахунок високої температури стислого повітря. 3-4 – адіабатне розширення продуктів згорання|згоряти| палива|пального|, здійснення роботи; 4-1 – ізохорний вихлоп газів, відведення|відвід| теплоти в циклі .

11. Цикли гту

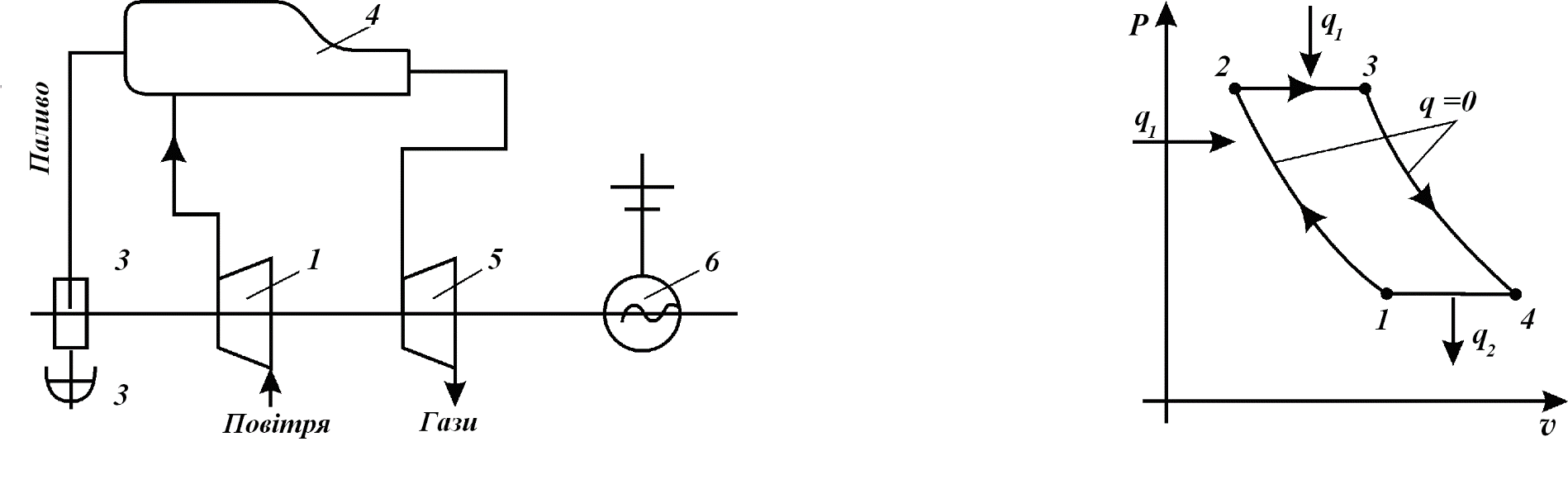

Схема газотурбінної установки	Цикл ГТУ

У газотурбінній установці (ГТУ) кривошипно| – шатунний механізм відсутній. На одному валу розташовані|схильні|: насос 3, відцентровий компресор 1, газова турбіна 5, електрогенератор 6.

Процеси циклів: 1-2 – адіабатне стискування|стиснення| повітря у відцентровому компресорі 1; 2-3 – по ізобарі , або по ізохорі , горіння палива|пального| в камері згорання|згоряти| 4, підведення теплоти в циклі; 3-4 – адіабатне розширення димових газів на лопатках робочого колеса газової турбіни 5. Здійснення роботи у вигляді обертання ротора електрогенератора 6 і вироблення електроенергії; 4-1 – ізобарний вихлоп газів, відведення|відвід| теплоти в циклі.

12. Цикли парових установок

Схема паросилової установки	Цикл Ренкіна ПСУ в Т-s координатах

Процеси циклів: 1-2 – адіабатне розширення пари в паровій турбіні 3. Здійснення роботи, вироблення електроенергії в електрогенераторі 4; 2-3 – ізобарно – ізотермічна конденсація пари в конденсаторі 5, відведення|відвід| теплоти в циклі; 3-4 – адіабатне стиснення|стиснення| конденсату в насосі 6; 4-5 – ізобарне підігрівання|підігрів| води в котлі 1; 5-6 – ізобарно – ізотермічне пароутворення|пароутворення| в котлі 1; 6-1 – ізобарне підігрівання|підігрів| пари в пароперегрівачі 2. Теплота підводиться в процесах 4-5; 5-6; 6-1. Теплота відводиться|відводить| в процесі 2-3. Робота циклу відповідає площі|майдану| 1-2-3-4-5-6-1.

Термічний ККД .

13. Цикли холодильних установок

Парокомпресійна холодильна установка

Принципова схема парокомпресійної установки	Цикл парокомпресійної холодильної установки в Т-s координатах

Процеси циклу: 1-2 – необоротне|незворотне| дроселювання рідкого холодоагенту| в дросельному вентилі 1. При цьому холодоагент| переходить у стан|достаток| вологої|вогкої| насиченої пари; 2-3 – ізобарно – ізотермічні випаровування|випаровування| крапель холодоагенту|краплин|| у випарнику 5 камери охолодження|охолодження| 2. Відведення|відвід| теплоти , від об'єкту охолодження|охолодження|. Теплота відводиться|відводить| за рахунок різниці температур в камері і усередині|всередині| випарника; 3-4 – адіабатне стиснення|стиснення| пари в компресорі 3; 4-5 – ізобарне охолодження|охолодження| перегрітої пари в конденсаторі 4; 5-1 – ізобарно – ізотермічна конденсація пари в конденсаторі 4.
