17.2 Циліндрична стінка
Тепловий
потік
Лінійна
густина теплового потоку
Лінійний коефіцієнт теплопередачі для одношарової стінки:
Лінійний коефіцієнт тепловіддачі для багатошарової стінки
Загальний|спільний|
термічний опір теплопередачі
Термічні
опори тепловіддачі
Термічні
опори теплопровідності шарів
.
18. Теплообмінні|теплообмін| апарати
18.1 Класифікація апаратів
Теплообмінні|теплообмін| апарати призначені для передачі теплоти від одного теплоносія до іншого.
1. Апарати, в яких теплота між теплоносіями передається через відокремлювальну стінку, називаються рекуперативними.
2. Апарати, в яких поверхня теплообміну по черзі омивається то гарячим, то холодним теплоносієм, називаються регенеративними.
3. Апарати, в яких теплота між теплоносіями передається при їх безпосередньому контакті, називаються змішувальними|змішувач-відстійниками|.
4. Апарати з|із| внутрішніми джерелами теплоти – ядерні реактори; випарники з|із| зануреними пальниками.
|
|
1. Кожухотрубчастий теплообмінник: 1 – корпус; 2 – поверхня теплообміну у вигляді труб; 3 – трубні решітки; 4 – верхня і нижня кришки камери; 5, 6 – патрубки входу і виходу «гарячого» теплоносія; 7, 8 – патрубки «холодного» теплоносія; 9 – трубний простір; 10 –міжтрубний простір. |
2. Регенеративний теплообмінник: 1 – газохід; 2 – корпус апарату; 3 – листи, теплообмінна поверхня. |
|
|

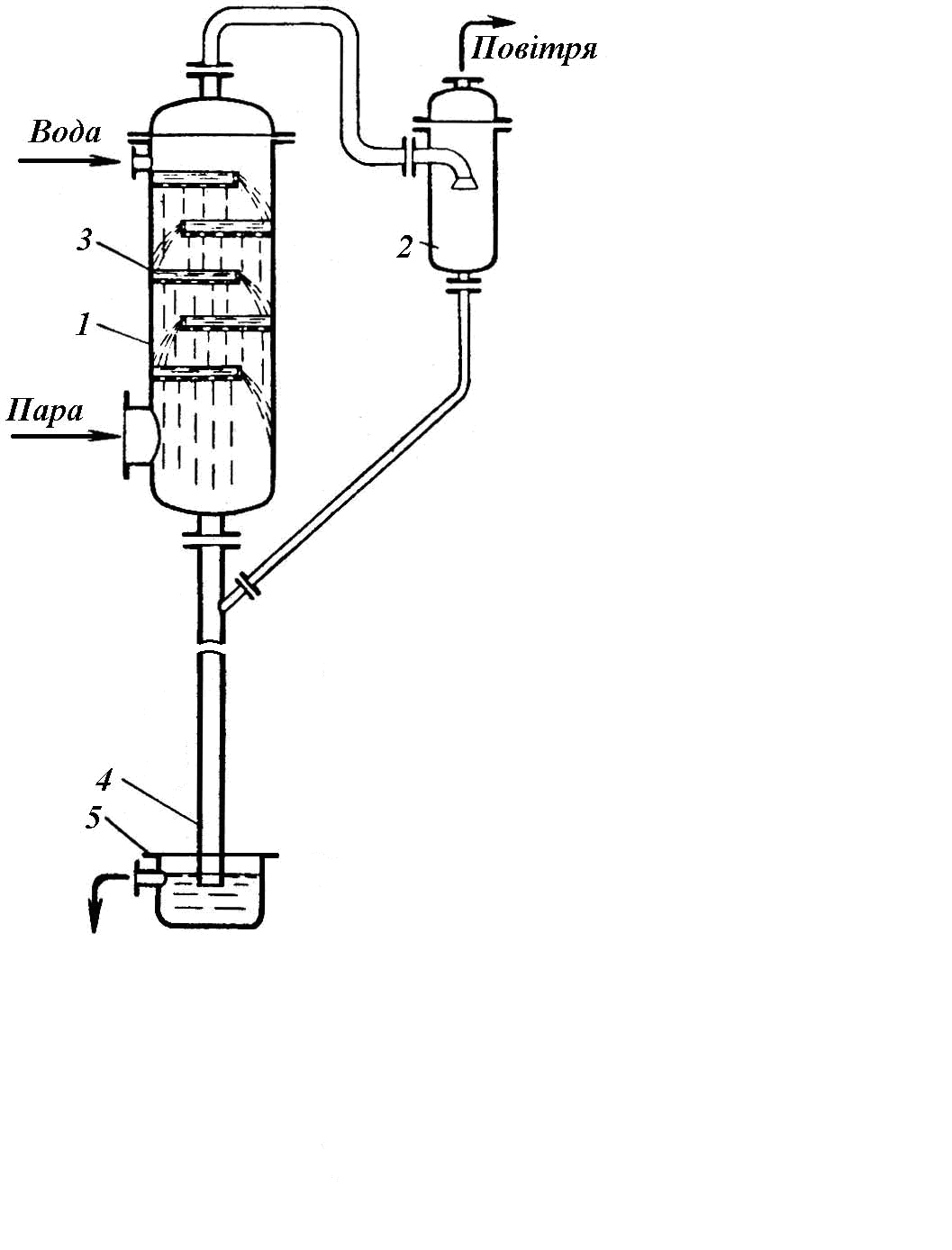

3. Барометричний конденсатор: 1 – корпус; 2 – бризковловлювач; 3 – перфорована полиця; 4 - барометрична труба; 5 – гідравлічний затвор. |

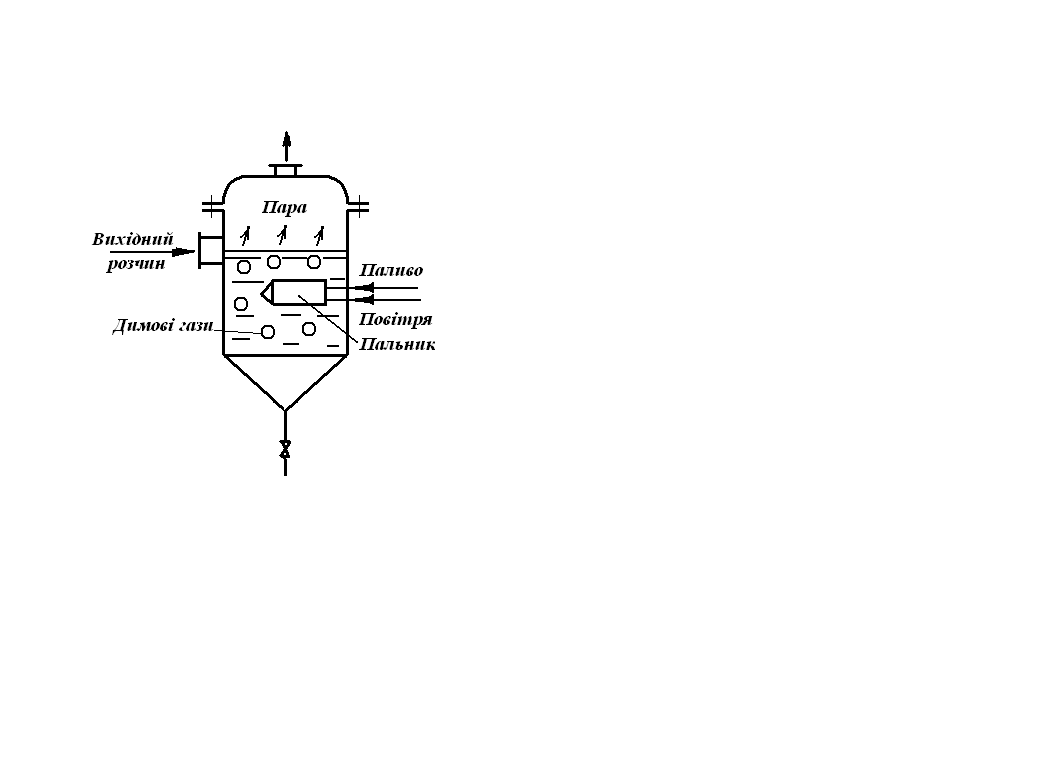

4. Випарний апарат з зануреним пальником. |
18.2 Схеми руху теплоносіїв
1.
Паралельний рух в один бік
прямотечія.
2.
Паралельний рух в різні боки
протитечія.
3.
Взаємноперпендикулярний рух
перехресний струм|тік|.
4.
Якщо
одночасно спостерігається прямо-, проти-
і перехресний струм
змішана схема.
18.3 Основні рівняння розрахунку теплообмінних|теплообмін| апаратів
Рівняння теплового балансу
де
-
витрата і теплоємність;
- температура;
- коефіцієнт втрат теплоти в навколишньому
середовищі; «/»
- індекс входу в апарат;
«//» - індекс виходу з апарату; «1»
- «гарячий» теплоносій
(середовище); «2»
- «холодний» теплоносій
(середовище).
Загальне|спільне|
рівняння теплопередачі -
Середня
різниця температур (логарифмічна) -
- велика різниця температур;
- менша різниця температур.
Якщо
,
то
- середньоарифметична.
19. Паливо|пальне|
Елементарний
склад твердого і рідкого палива|пального|
А – зольність палива|пального|; W – вологість|вогкість| палива|пального|.
Склад
природного газоподібного палива|пального|:
метан -
залежно від родовища; вуглець -
,
в малих кількостях азот
,
водяна пара. При згоранні|згоряти|
утворюються димові гази:
які при реакції з|із|
водяною парою утворюють кислоти.
Пристрої|устрої|
призначені для спалювання палива|пального|,
називаються топками.
Тверде кускове паливо|пальне|
спалюється в шарових топках на колосникових
решітках. Колосникові решітки можуть
бути не рухомими|жвавими|
і рухомими|жвавими|
у вигляді транспортера. Тверде
паливо|пальне|
може спалюватися в топках з|із|
киплячим шаром. Рідке і газоподібне
паливо спалюється в камерах (факельних)
топках.
|
|
|
|

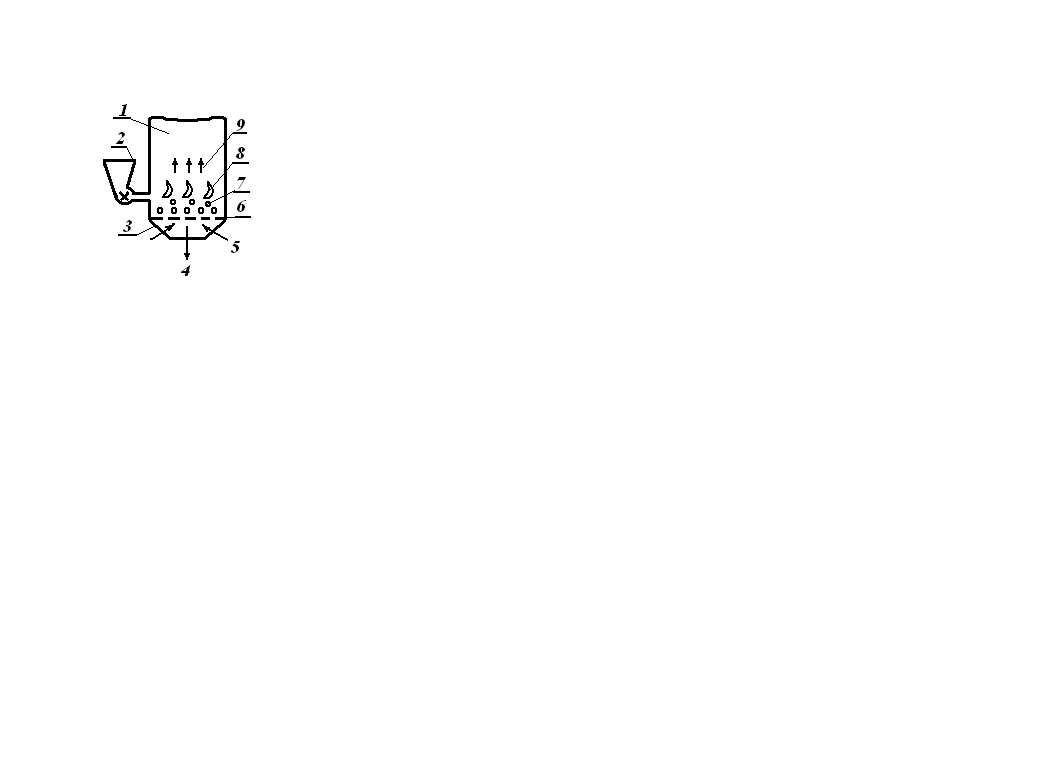

Шарова топка: 1 – камера; 2 – заванта-жувальний пристрій; 3 – зольник; 4 – зола, шлак; 5 – повітря; 6 – колосникова решітка; 7 – паливо; 8 – полум’я; 9 – димові гази. |

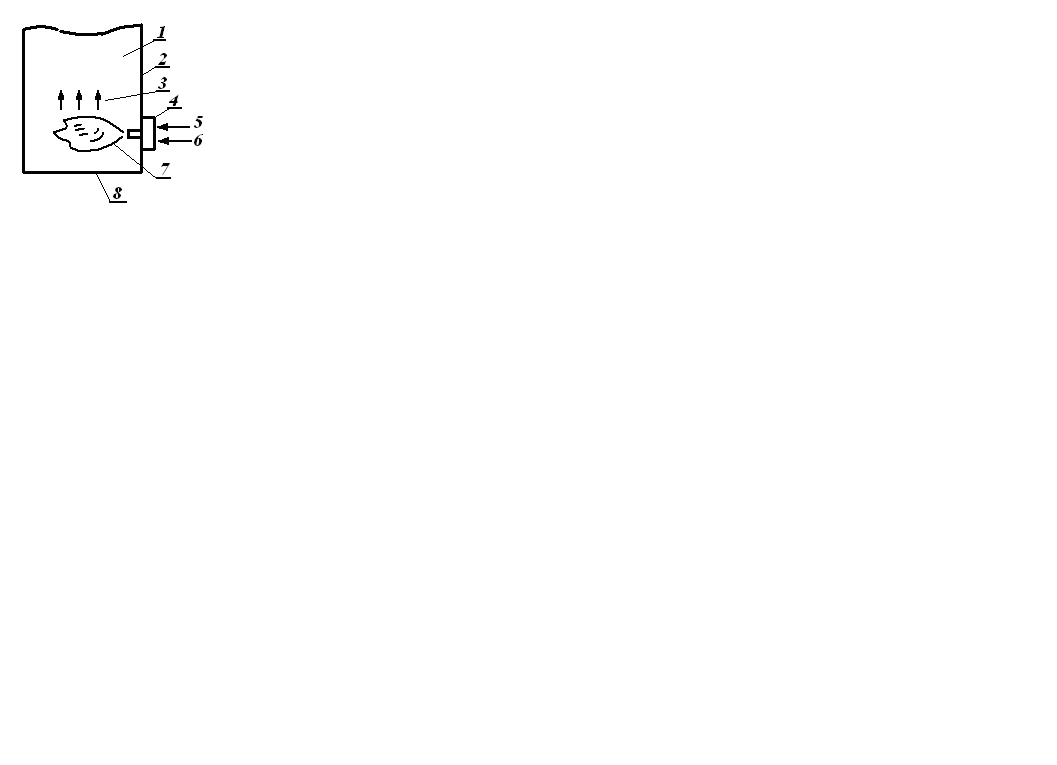

Камерна (факельна) топка: 1 – камера; 2 – стіни; 3 – димові гази; 4– пальник; 5 – паливо; 6 – повітря; 7 – факел; 8 – під топки.
|

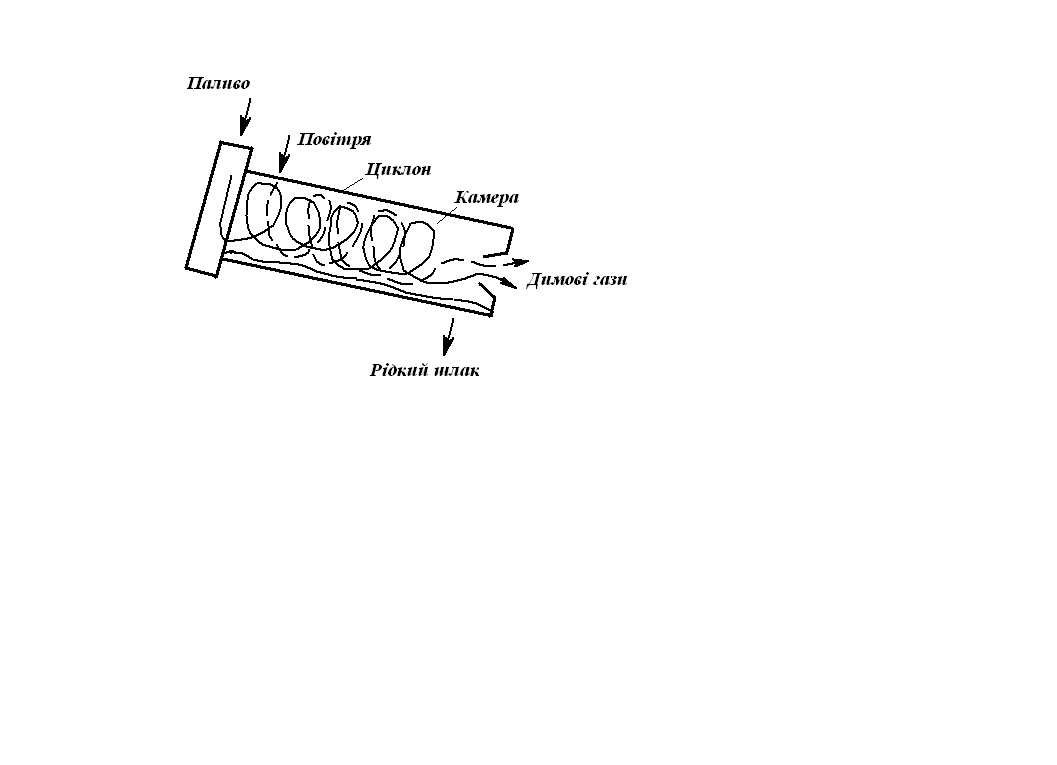

Циклонна топка |

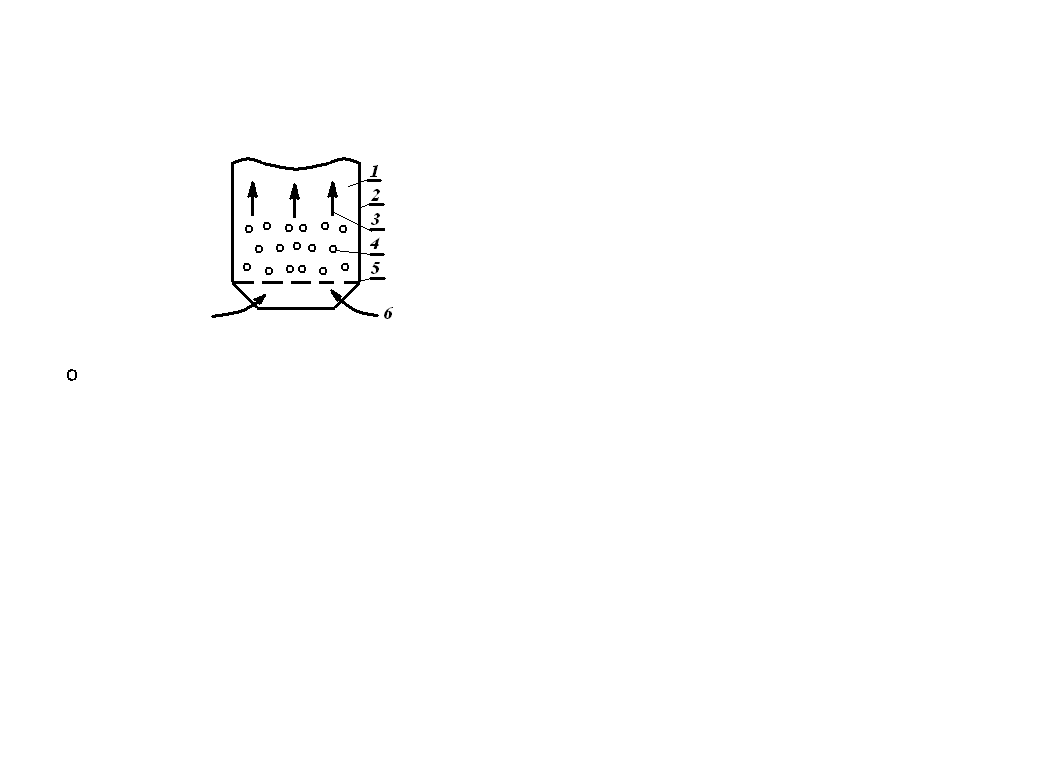

Топка з киплячим шаром: 1 – камера; 2 – стіни; 3 – димові гази; 4 – паливо; 5 – колосни-кова решітка; 6– повітря. |
Кількість
теплоти, що виділяється при згоранні 1
кг (м3)
палива і охолодженні продуктів згорання
до початкової температури процесу,
називається теплотою згорання палива
-
.
Якщо теплота згорання враховує теплоту
конденсації водяної пари, тоді її
називають вищою
.
