.pdfТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОМПЛЕКСА
Дальность распознавания ГРЗ. не менее: |
|
|
- в светлое время суток |
25 м |
|
- в темное время суток (с прожектором) |
20 м |
|
Скорость записи кадров |
4, 8,12, 16 |
|
|
|
кадров /с |
Общая продолжительность записи (при скорости 12 |
|
|
кадров /сек) на SD-карте (32 Гб) |
не менее 10 часов |
|
Длительность обработки 10 часовой видеозаписи |
|
|
(12 кадров/сек) на рабочей станции |
не более 1 ч |
|
Погрешность хода энергонезависимых часов |
не более 2 с в су- |
|
|
|
тки |
Время работы от аккумуляторов |
не менее 3 часов |
|
Напряжение питания |
11...16 В |
|
Максимальная потребляемая мощность от внешнего |
не более 20 ВА |
|
источника питания |
|
|
Среднее время наработки на отказ |
не менее 10 000 ч |
|
|
|
|
Средний срок службы (до списания) после ввода в |
не менее 5 лет |
|
эксплуатацию |
|
|
Масса прибора, не более: |
|
|
- |
без рукоятки |
0,95 кг |
- |
с рукояткой |
1,20 кг |
41
Габаритные размеры прибора, не более |
|
|
|
- |
без рукоятки |
170 |
х 35 х 120 |
- |
с рукояткой |
170 |
х 35 х 215 |
Масса модуля навигации, не более |
100 |
г |
|
Габаритные размеры модуля навигации, не более |
200 |
х 150 х 35 мм |
Особенности применения комплекса
Выписка из ΚοΑΠ ΡΦ (часть 3 статьи 1.5. Презумпция невиновности).
«Лицо, привлекаемое к административной ответственности, не обязано доказывать свою невиновность, за исключением случаев, предусмотренных примечанием к настоящей статье».
Примечание к статье 1.5.
«Положение части 3 настоящей статьи не распространяется на административные правонарушения, предусмотренные главой 12 настоящего Кодекса, в случае их фиксации работающими в автоматическом режиме специальными техническими средствами, имеющими функции фото- и киносъемки, видеозаписи, или средствами фото- и киносъемки, видеозаписи». (Примечание введено Федеральным законом от
24.07.2007 № 210 ФЗ).

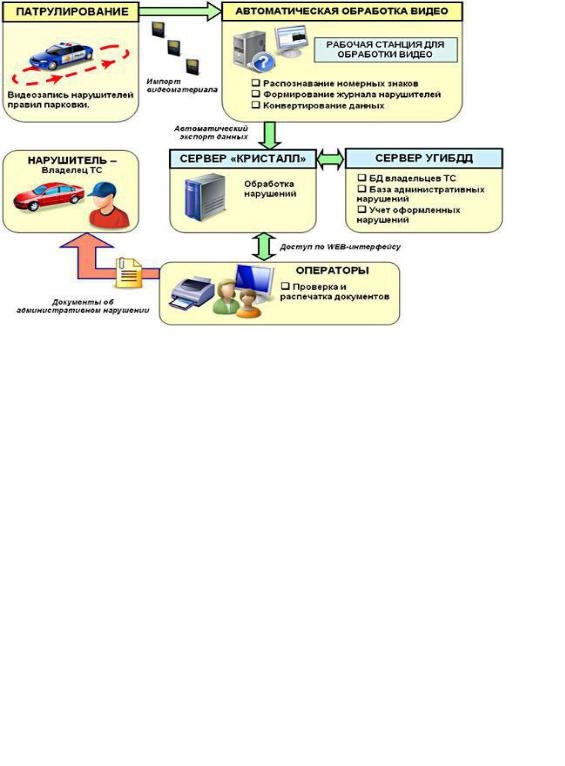

Комплекс «ΠΑΡΚΟΗ», предназначенный для автоматического выявления нарушений ПДД, соответствует требованиям, предъявляемым ΚοΑΠ ΡΦ к такому оборудованию.
Системы для Государственной инспекции безопасности дорожного движения ГЛОНАСС-GPS
Мобильный комплекс организации работы патрульной службы автоинспекции
Система состоит из мобильной части, установленной в автомобиле ГИБДД, и стационарной части (серверная и операторская), расположенной в центре управления ГИБДД.
Система позволяет:
следить за всеми экипажами ГИБДД в реальном времени;
42
оперативно управлять дислокацией экипажей;
регистрировать нарушения автомобилей с предысторией (запись ведется в режиме - 30 сек.);
записывать разговор между водителем и инспектором;
на мониторе показать нарушение и при необходимости представить в суд для разбора ситуации;
иметь индивидуальную оперативную связь между диспетчером и экипажем;
замерять скорость движущихся объектов как в стационарном режиме так и в движении;
регистрировать, архивировать все передвижения экипажей и следить за маршрутом движения;
регистрировать действия экипажа (мигалки включены, радар сработал, запись включена, тревожная кнопка);
просматривать архивировать видеозапись нарушений;
заранее подготавливать планы мероприятий (перехват, сопровождение, митинги и т. д.) и при необходимости быстро переключаться на этот режим;
создавать на электронной карте города или республики слой с временными объектами, типа ремонтные работы, пробки и т. д.;
составлять отчеты по каждому экипажу или по взводам, или ротам за любой период по критериям: движение стоянка, сработка радара, запись видео, уход с маршрута и т.д.
1. Радар
При помощи радара, установленного на автомашине ГИБДД, производится измерение абсолютной скорости движущей автомашины, определяя:
1. скорость объекта;
2. режим измерения ручной/автомат;
3. тип измерения попутный/встречный.
2. Радиомикрофон
Β системе применяется беспроводный радиомикрофон с дальностью действия до 30 м.
3. Видеокамера
Возможности стационарной камеры:
20-ый Zoom;
управление с проводного пульта управления;
ручной поворот камеры;
возможность заднего обзора с углом 70 градусов по горизонтали;
кронштейн для крепления ZOOM камеры к радару.
43
4. Бортовой монитор
Бортовой LCD монитор диагональю 5,6.
5. DVR (DigitalVideoRecorder)
объем архива – не менее 24 часа непрерывной записи;
плотность видео записи – не менее 24 fps;
разрешение – не менее 720 х 480 pixel;
носитель записи – HDD съемный;
одновременная запись 2 видео и 1 аудио потοка при включенной мигалке;
многоуровневый защищенный доступ к информации;
управление – дистанционным пультом;
информация на кадре;
дата;
время;
номер борта;
данные GPS (скорость, широта / долгота);
данные от радара (скорость объекта, режим измерения ручной/автомат тип измерения, попутный/встречный).
6. ГЛОНАСС-GPS терминал
Применяется для определения координат автомобиля и имеет следующие функции:
встроенный GSM/GPRS модем, GPRS Class 10;
ГЛОНАСС-GPS приёмник;
перезапуск устройства по команде или событию;
удалённое обновление firmware через последовательный порт или по каналу GSM (CSD или GPRS).
FLASH 4 Mbit, более 20000 записей:
период записи: от 3 с;
внеочередная запись по внешнему событию (настраиваемая);
метод записи: петля (при заполнении носителя данных стирается самая старая запись);
форматы записей: NMEA-0183 (RMC).
7. GPRS (General Packet Radio Service) модем
Предназначен для связи с сервером и передачи необходимой информации от ГЛОНАСС-GPS приемника и событий от других устройств.
Спецификация мобильного оборудования на автомашине:
мобильный DVR со встроенным HDD 80GB и пультом ДУ;
день/ночь камера со встроенным объективом ZOOM 20 (min) управление с задней панели камеры и с ДУ пульта DVR-а;
44
мобильный радар с измерением абсолютной скорости при движении изменения на радаре;
беспроводный нагрудный микрофон с приемником;
ГЛОНАСС-GPS/GPRS приемник/модем с антеннами и аккумуля-
тором;
контроллер;
динамик;
LSD монитор 5,6.
Пятикнопочный пульт со следующими функциями:
SOS (от кнопки);
дозвон ком. взводу (от кнопки);
дозвон II абоненту (от кнопки);
ответ на входящие звонки (от кнопки);
запись;
штатив;
кронштейн крепления ZOOM - камеры к радару;
кронштейн крепления монитора к штативу;
кронштейн крепления DVR в багажнике.
Список функций серверных программ
Архитектура «Клиент-Сервер» - поддержка архитектуры «КлиентСервер» с кэшированием, компрессией и опциональным 128-битным шифрованием сетевого трафика. Доступ к серверу через Internet, Ethernet и GPRS –соединение.
Мониторинг подвижных объектов - накопление и обработка сообщений от объектов оснащенных как GPS приемником.
Многоуровневый контроль доступа - операторы могут выполнять мониторинг только объектов, доступ к которым им делегировали. Возможно делегирование только разрешения на просмотр, либо на изменение свойств, либо на выполнение команд над объектом.
Поддерживаемые операционные системы - Linux(2.4, 2.6) Поддержка векторных карт - в качестве картоосновы можно исполь-
зовать векторные и растровые карты.
Связь с объектами через GPRS, SMS - коммуникацию с объектами мониторинга можно выполнять, используя различные каналы связи. Каждому каналу связи можно присваивать определенный приоритет, и исходящая команда будет выполняться в соответствии с этим приоритетом, например, команда «запрос текущего положения» вначале будет выполнена через GPRS соединение, если оно не доступно, то через GSM модем 1, в случае ошибки на нем или его недоступности, через GSM модем 2. Все
45
приоритеты каналов связи администратор сервера может регулировать самостоятельно.
Поддержка любого оборудования (контроллеров)
Поддержка GSM модемов - полная поддержка GSM модемов - голосовые вызовы, вызовы в режиме передача данных, отправка и получение SMS сообщений.
Поддержка маршрутов – создание базы данных маршрутов и оперативное назначение автомашины ГАИ на маршрут. Оперативное изменение маршрутов при чрезвычайных ситуациях.
Поддержка режима мониторинга - одновременный за большим количеством объектов
Возможности сервера мониторинга:
создавать/Редактировать/Удалять объекты мониторинга;
создавать/Редактировать/Удалять группы объектов;
создавать/Редактировать/Удалять учетные записи;
создавать/Редактировать/Удалять маршруты;
создавать/Редактировать/Удалять модемы;
создавать/Редактировать/Удалять типы оборудования;
управлять текущей учетной записью;
назначать права доступа на объекты;
выполнять команды над объектами;
выбирать векторные карты и визуализировать на них положение объектов мониторинга;
задавать параметры вывода информации об объекте на карте;
визуализировать и детально просматривать все сообщения от объектов мониторинга в системе;
осуществлять импорт/экспорт сообщений;
выполнять наблюдение за объектами в табличном виде;
создание маршрута вручную;
оповещение при отклонении от маршрута;
возможность на существующей карте нанести объекты (точки, линии, площади) и присвоение этим объектам имен, а также уничтожение этих объектов. Все действия проводятся со стороны оператора.
§2.2 Технические средства проверки бланковой и специальной
продукции подразделений ГИБДД
Β ходе выполнения своих функциональных обязанностей сотрудники ГИБДД проверяют у водителей документы, удостоверяющие право владе-
46
ния, пользования и распоряжения автотранспортным средством. При этом могут возникать ситуации, когда указанные выше документы содержат признаки подделки. Большое значение в этом случае приобретает знание сотрудниками ГИБДД основных технических средств, которые применяются для проверки бланковой продукции подразделений ГИБДД.

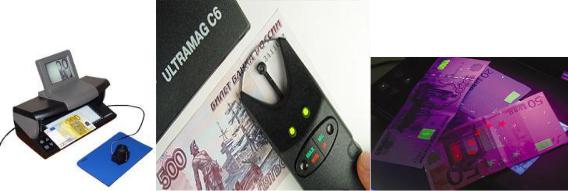

Инфракрасный детектор «Ультрамаг C6BM» (Видео)
Описание
«Ультрамаг C6BM» («Ультрамаг С6» (Видео модернизированный) - универсальный просмотровый детектор для профессиональной проверки подлинности ценных бумаг, документов, подлинности банкнот и специальных акцизных марок.
«Ультрамаг C6BM» - это обновленная версия давно известного и хорошо зарекомендовавшего себя детектора «Ультрамаг С6 Видео» (видео, модернизированный). Выполнен в более технологичном виде, улучшены его потребительские свойства, к примеру появилась звуковое подтверждение переключения режимов работы. Однако неизменными остались высокая надежность, длительное (до 12 часов) время непрерывной работы, удобство в эксплуатации и обслуживании.
«Ультрамаг С6 ВМ» позволяет быстро контролировать более десяти защитных признаков, обеспечивая все типы проверок, установленные Банком России.
Примерный алгоритм работы детектора следующий: проверяемые банкноты кладут веером на рабочий столик прибора, включают нижнюю белую подсветку и в проходящем свете сверяют водяные знаки, совмещенные изображения и защитную нить. Используя лупы с подсветкой проверяют микротекст и другие способы печати. В ультрафиолетовом свете изучают общую люминесценцию бумаги, свечение защитных волокон, фрагментов изображения, нанесенных флуоресцентной краской. При включении аппарата в режиме проверки инфракрасной защиты на экране встроен-
47
ного монитора появляется изображение банкноты в ИК-диапазоне, а также, при наличии, хорошо различимый спецэлемент «М».
Затем банкноты переносят на коврик (входящий в комплект) и проверяют магнитную защиту выносным детектором. При подключении к Ультрамаг C6BM магнитооптической камеры «Маг Видео», части рисунков и надписей, нанесенные ферромагнитной краской, возможно будет увидеть на экране встроенного монитора. Этот режим удобен для проверки иностранной валюты.
Кроме валюты, на детекторе «Ультрамаг C6BM» можно проверять: векселя, паспорта, а также любые документы до формата А4 включительно. Ультрамаг C6BM имеет видеовыход и может быть подключен к внешнему монитору или персональному компьютеру. Модульная архитектура детектора позволяет использовать вместе с ним дополнительные приборы: спектральную «Ультрамаг А37», магнитооптическую камеру «Маг Видео», выносной источник боковой подсветки и т.д.
Функциональные характеристики «Ультрамаг C6»
Универсален, позволяет проверять российские рубли, доллары США, евро, денежные знаки, ценные бумаги, паспорта и другие документы различных стран мира.
Технологии визуализации ИК-метамерных, магнитных и специальных красок на экране монитора делают процесс проверки скрытых (машиночитаемых) защитных признаков простым и наглядным.
Прибор надежно работает, а интенсивность свечения ламп не меняется при перепадах напряжения от 170 до 240 В; - минимум эксплуатационных расходов и обслуживания даже при интенсивности эксплуатации:
втечение гарантийного срока прибор не требует замены ламп.
Замеряет сразу несколько специализированных приборов; модульная конструкция позволяет добавлять необходимые потребителю приборы дооснащения в зависимости от решаемых задач.
Наличие композитного выдеовыхода для подключения к компьютеру или большому монитору.
Детектор документов «Ультрамаг А 36 2»
Описание
«Ультрамаг А36» - универсальный портативный прибор, предназначенный для комплексной визуальной проверки защитных признаков документов,
48
специальных и акцизных марок, банкнот.
Базовая модель «Ультрамаг А36» оснащена высококачественной трехлинзовой лупой 10х с белой боковой скользящей и ультрафиолетовой (365 нм) подсветками. Кроме этого, модификации прибора имеют дополнительно:
«Ультрамаг А36-2» - ультрафиолетовую подсветку с длинной волны 254 нм для выявления двухдиапазонной УФ-защиты.
«Ультрамаг А36Ю» - белу верхнюю подсветку вместо белой боковой на базовой модели; ультрафиолетовую подсветку с длинной волны 254 нм и оптическую систему, оптимизированную для выявления флюоресценции драгоценных камней.
«Ультрамаг А36И» - блок визуализации антистоксовых люминофоров для контроля спецэлемента «И» на российских рублях, специальных
иакцизных марках, документах; лупа 15х
«Ультрамаг А36М» - датчик для контроля магнитной защиты. Прибор имеет удобный корпус современного дизайна; управление
всеми режимами работы производится одной кнопкой со световой индикацией выбранного режима.
Питание прибора осуществляется от встроенной аккумуляторной батареи из четырех элементов типа «АА» или от сети переменного тока 220 В через блок питания. Состояние батареи можно проверить по индикатору разрядки.
«Ультрамаг А14М» - портативный детектор.
Эффективный и надежный прибор, разработанный в России для проверки защитных меток, нанесенных специальной краской. Это один из эффективных и надежных приборов, произведенных в России.
С помощью детектора «Ультрамаг А14М» можно проверить подлинность:
новых специальных и акцизных марок ля алкогольной продукции, выпущенных в 2006 г., марок старого образца;
специальных акцизных марок на табачную продукцию;
некоторые виды ценных бумаг, банкнот, документов. Например, векселя Сбербанка, документы на транспортные средства (свидетельство о регистрации, ПТС).
Детектор «Ультрамаг А14М» обеспечивает два вида детекции:
49
магнитная – выявляет с высокой точностью расположение защитных признаков (тесты и рисунки), выполненных ИК-метамерными красками;
инфракрасная – выявляет с высокой точностью расположение защитных признаков (тексты и рисунки), выполненных ИК-метамерными красками.
Специальная краска, разработанная для печати акцизных и специальных марок образца 2006 г., относится к машиночитаемым защитным признакам, т. е. ее подлинность определяется только с помощью приборов.
С2006 г. и по настоящее время случаев подделки такой спецкраски не выявлено. Таким образом, реализуется основной принцип защитных технологий - «трудно воспроизвести, легко проверить».
Портативная криминалистическая лупа С-2
Семейство портативных криминалистических луп C-2, обладающее широким выбором модификаций, способно удовлетворить требования кассиров и экспертов самых разных структур. Широкие функциональные возможности по выявлению скрытого изображения в голограмме, рельефной печати, микропечати в сочетании с
компактным и эргономичным дизайном позволяют использовать лупы для оперативного контроля подлинности документов, ценных бумаг, денежных знаков и иной защищенной полиграфической продукции в любых условиях.
Портативные криминалистические лупы могут использоваться как самостоятельное средство контроля, так и входить в комплект поставки таких приборов, как C6.
|
|
C-2S |
C-2U |
C-2W |
Виды подсветок |
|
|
|
|
верхняя белая |
|
Ѵ |
Ѵ |
Ѵ |
косопадающая |
|
Ѵ |
Ѵ |
Ѵ |
боковая с двух направлений (угол |
Ѵ |
Ѵ |
Ѵ |
|
90) |
|
|||
|
|
|
|
|
УФ-подсветка (365 нм) |
|
|
Ѵ |
Ѵ |
Мощный источник подсветки для |
|
|
Ѵ |
|
контроля антистоксовых |
люми- |
|
|
|
|
|
|
||
нофоров (ИК 980 нм лазерная) |
|
|
|
|
Кратность лупы |
|
|
10х |
|
