В диалоговом окне установите флаг «Вся трасса» или укажите участок трассы, для которого нужно получить чертежи. Выберите формат листа чертежа или укажите размеры листа в миллиметрах.

Рис.8.11

Выберите ориентацию листа (книжная или альбомная) и укажите размер полей листа (сверху и слева).

Рис.8.12

63

Выберите масштаб чертежа, укажите количество знаков после запятой при выводе расстояний на чертеж и выберите размер шрифта подписей.

Введите количество поперечных профилей, отображаемых на один лист чертежа.

Установите этот флаг для выравнивания чертежа по центру листа. Обратите внимание, что при выборе данной опции поле «Отступ слева» становится недоступным.

Рис.8.13

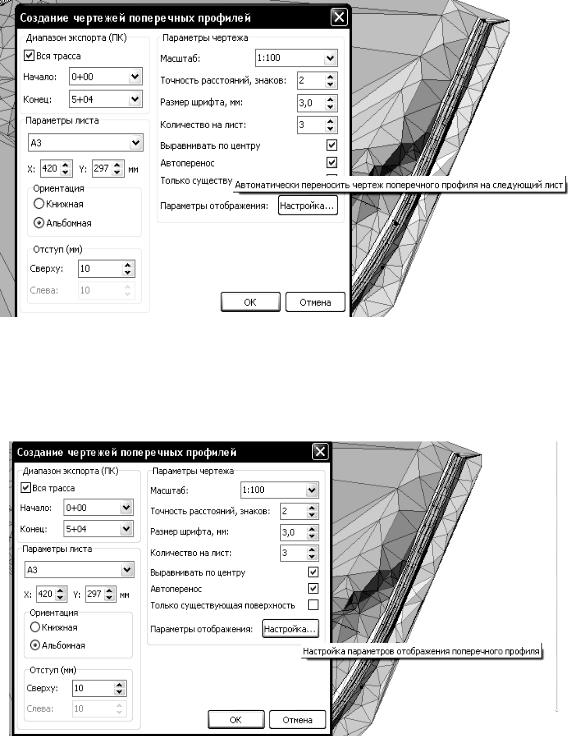

Если установлен флаг «Автоперенос», то в том случае, когда указанное количество поперечных профилей не помещается на листе заданного размера, для их размещения в чертеже создаются новые лис-

64

ты. Если этот флаг не установлен, то в таком случае чертеж будет выходить за пределы листа.

Если установить флаг «Только существующая поверхность», то на чертеж выносится только существующая поверхность. При этом в шапке чертежа остается пустая графа для данных проектной поверхности.

Чтобы настроить отображение поперечных профилей на чертеже, нажмите кнопку «Настройку».

Рис.8.14

Выберите подходящее соотношение вертикального и горизонтального масштабов на закладке «Общие».

65

Рис.8.15

Выберите цвет и тип линии, которой должна отображаться проектная линия, а также линия верха земляного полотна на чертеже. Укажите, нужно ли отображать дорожную одежду на чертеже.

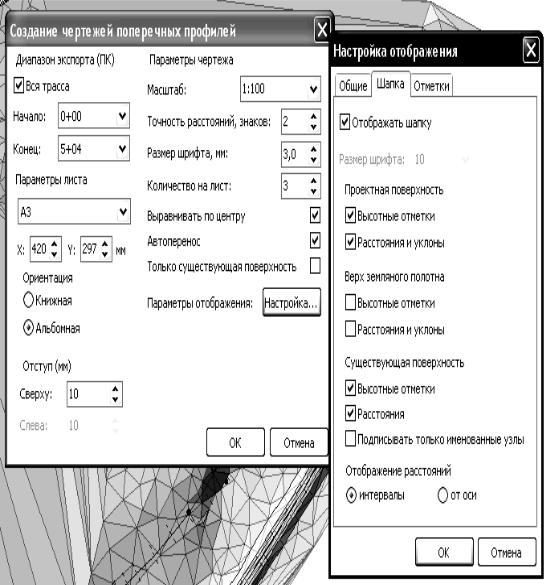

На закладке «Шапка» установите параметры отображения шапки поперечного профиля. Укажите, какие данные показывать в шапке для проектной и существующей поверхности, и для верха земляного полотна: «Высотные отметки», «Расстояния и уклоны».

Если флаг «Подписывать только именованные узлы» не установлен, то в шапке подписываются все узлы существующей поверхности.

Если установить этот флаг, то в шапке будут подписываться только те узлы существующей поверхности, которые образованы структурными линиями.

66

Если выбран переключатель «Интервалы», то в шапке отображаются расстояния между соседними узлами.

Если будет выбран переключатель «От оси», то будут отображаться расстояния от оси до узлов.

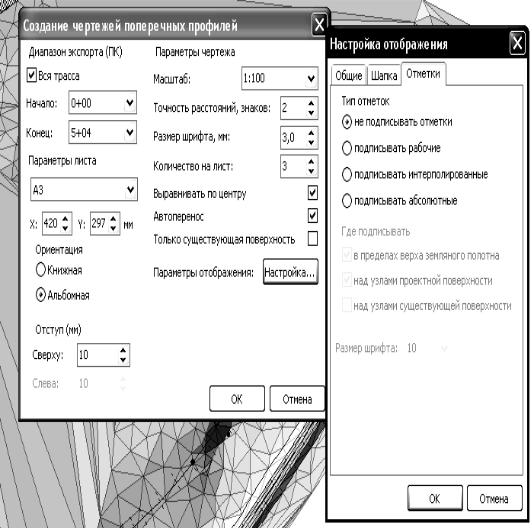

На закладке «Отметки» выберите, какие отметки подписывать: рабочие или абсолютные. Также выберите, где подписывать отметки: в пределах верха земляного полотна, над узлами проектной или существующей поверхности.

Для выполнения экспорта поперечных профилей нажмите кнопку

«ОК».

Рис.8.16

Поперечные профили экспортируются в систему подготовки чертежей IndorDraw. Указанное количество поперечных профилей размещается на одном листе чертежа.

Над чертежами поперечного профиля отображается номер пикета и рабочая отметка. В скобках отображается интерполированная отметка. В настройках было указано отображать дорожную одежду на чертеже.

67

В шапке отображаются данные по верху земляного полотна и по существующей поверхности, как это было указано в настройках.

Для сегментов отображаются уклоны и расстояния.

Контрольные вопросы

1.Как запроектировать интерполированную поверхность?

2.Как производится проектирование полос отвода?

3.Как получить чертежи поперечных профилей?

Библиографический список

1.В.Н. Бойков и др. Система проектирования IndorCad. Проектирование автомобильных дорог. – Томск: Изд-во Том. ун-та, 2008. – 250 с.

2.Д.А. Петренко и др. Система проектирования IndorCad. Построение, обработка и анализ цифровой модели местности. – Томск: Изд-во Том. ун-та, 2008.

–300 с.
