Данные параметры (dZ) обеспечивают позиционирование сегмента в пространстве.

Из раскрывающегося списка выбирается тип параметра (заложение). В поле ввода задается числовое значение параметра (длина выбранного элемента).

Поясним значение типов параметров сегмента. Z – это фиксированная абсолютная отметка узла.

dZ – это разность высотных отметок текущего и предыдущего узлов (если в качестве точки привязки выбрана предыдущая).

dX – это расстояние между текущим и предыдущим узлами по горизонтальной оси (если в качестве точки привязки выбрана предыдущая).

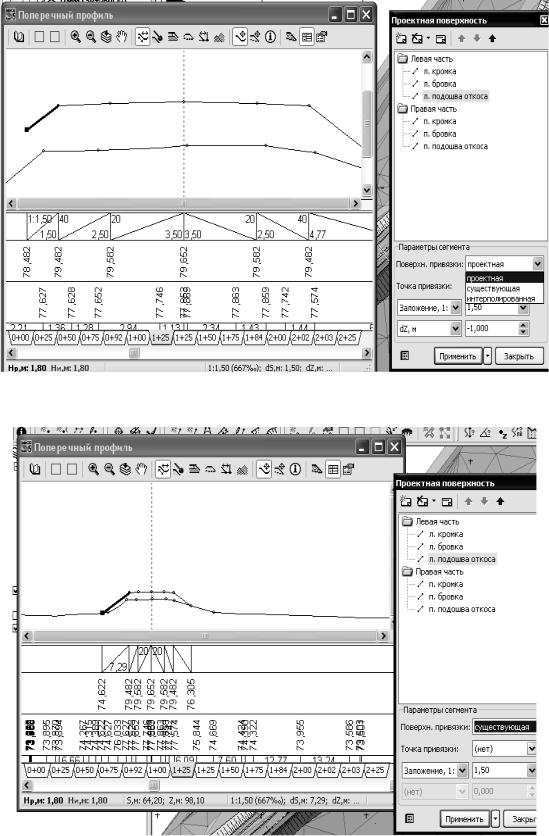

Выберите тип первого параметра «Заложение 1:n», установите нужное заложение откоса. Выберите в качестве поверхности привязки откоса существующую поверхность. Теперь линия откоса автоматически доводится до пересечения с существующей поверхностью.

Тип значения второго параметра в данном случае устанавливать не нужно, т.к. сегмент привязан непосредственно к существующей поверхности.

Создадим аналогично левый откос. Затем построим кювет с правой стороны.

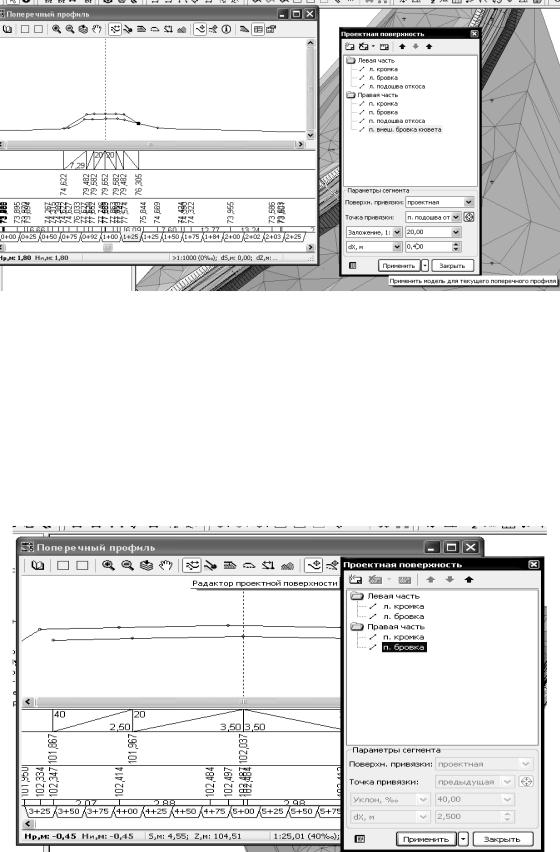

Выделите правый откос. Нажмите кнопку «Создать новый элемент» и выберите имя нового сегмента: «П.Внутренняя подошва кювета». Задайте параметры нового сегмента: заложение 1:n, dZ= -0,5.

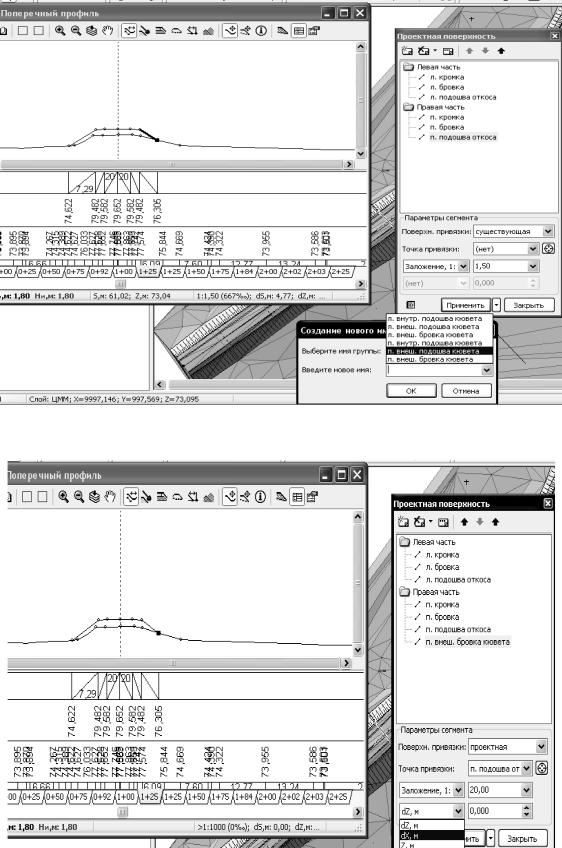

Далее создадим дно кювета. Создайте новый сегмент и выберите его имя: «П.Внешняя подошва кювета». Обратите внимание, что имена, уже использованные в данном поперечном профиле, недопустимы для выбора.

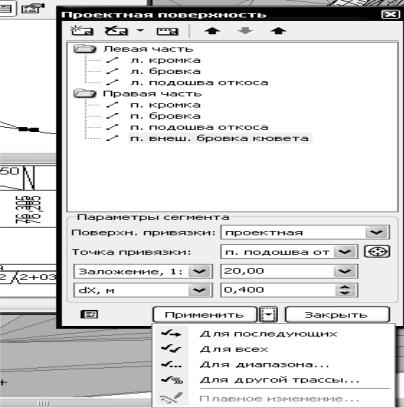

Задайте параметры нового сегмента: уклон = 20 ‰, dX=0,4 м. Создайте последний сегмент кювета: «П.Внешняя бровка кювета».

Установите заложение сегмента 1:n. Обратите внимание, что в поперечных профилях положительные значения уклонов и заложений откосов соответствуют направлению сегмента вниз, а отрицательные

– вверх.

Выберите в качестве поверхности привязки существующую поверхность.

14

Рис.7.15

Рис.7.16

15

Таким образом создана модель насыпи с правой стороны. При высоте насыпи более 6 м обычно обустраивается полка.

Рассмотрим создание такого откоса. Создадим первую часть откоса (до полки). Для этого нажмите кнопку «Создать новый сегмент» на панели инструментов. Поскольку в списке нет подходящего имени для данного сегмента, создадим новое имя. Для этого выберите пункт меню «Создать новое имя».

Выберите имя группы, в которую должно быть добавлено новое имя (откос). Введите новое имя (П.середина откоса). Новый сегмент создан с данным именем. Задайте параметры данного сегмента: зало-

жение 1:1,5, dZ= -6 м.

Теперь создадим полку. Для этого нажмите кнопку «Создать новый сегмент» на панели инструментов. Нужного имени также нет в списке. Поэтому необходимо создать новое имя. Выберите пункт меню «Создать новое имя». Выберите имя группы (откосы), в которую будет добавлено новое имя (П.середина откоса). Новый сегмент создан данным именем.

Задайте параметры данного сегмента: заложение 1:1,5, dZ= -6 м. Теперь создадим полку. Для этого нажмите кнопку «Создадите новый сегмент» на панели инструментов. Нужного имени также нет в списке. Поэтому необходимо создать новое имя. Группа – откос, новое имя – П.полка.

Задайте параметры полки: уклон – 20 ‰, dX=1,0 м. Создаем последний сегмент откоса. Установите заложение данного сегмента 1:1,75. В качестве поверхности привязки выберите существующую поверхность.

16

Рис.7.17

7.2. Проектирование выемки

Переключитесь на нужный поперечный профиль, щелкнув мышью на соответствующей закладке. Откройте редактор проектной поверхности. Для этого нажмите кнопку «Редактор проектной поверхности» на панели инструментов.

Рис.7.18

17

Выделите сегмент «П.бровка» в правой части проектной поверхности.

Рис.7.19

Создайте внутренний откос. Для этого нажмите кнопку «Создать новый элемент».

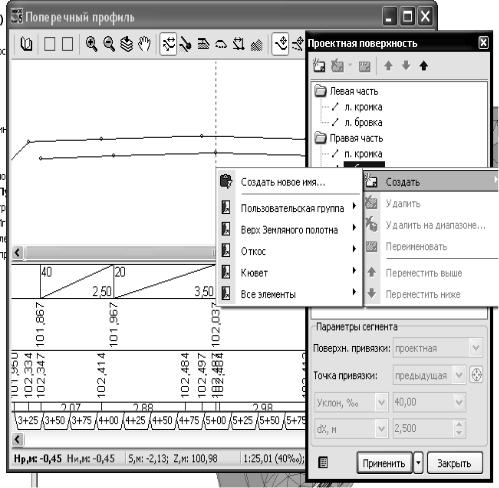

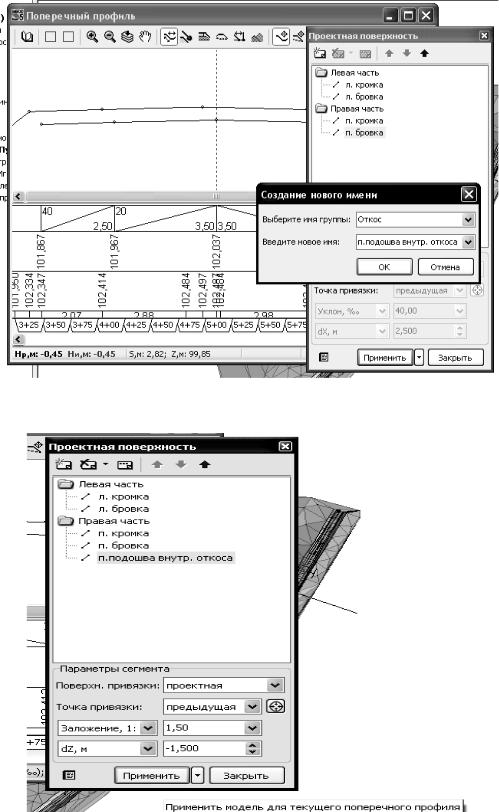

Выберите имя нового сегмента: «П.подошва внутр. откоса». Если такого имени нет в списке, то его необходимо создать. Задайте параметры сегмента: заложение 1:1,5, dZ= - 0,5 м.

Создайте следующий сегмент откоса: «П.подошва внеш. откоса». Задайте параметры сегмента: уклон =20 ‰, dX=0,4 м.

Создайте следующий сегмент откоса: «П.середина откоса». Задайте параметры сегмента: заложение 1:-1,5, dZ=0,75 м.

Создаем полку откоса. Задаем параметры:Уклон = -20 ‰, dX=1,5м.

18

Рис.7.20

Рис.7.21

19

Рис.7.22

Рис.7.23

20

Рис.7.24

Рис.7.25

21

Обратите внимание, что задается отрицательное значение уклона полки для ТОО, чтобы обеспечить сток воды в кювет.

Теперь создадим последний сегмент откоса: «П. бровка откоса». Установите заложение сегмента 1:-1,5. В качестве поверхности привязки выберите существующую поверхность. Таким образом создана модель выемки с правой стороны.
