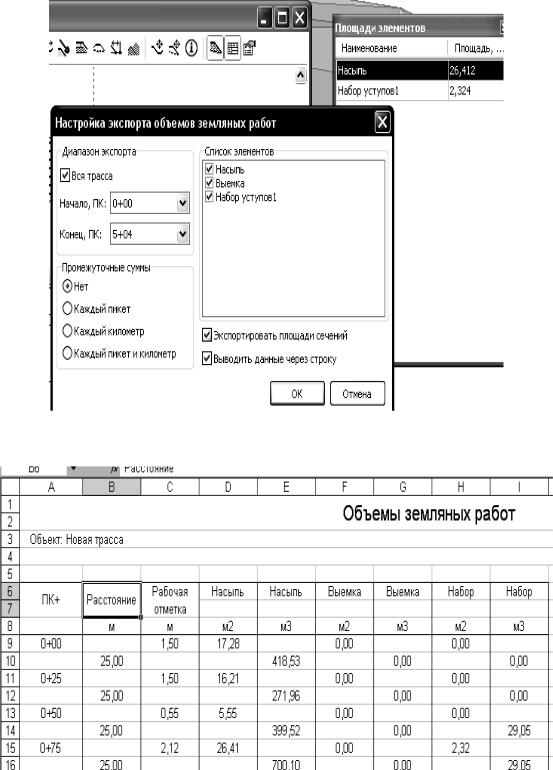

Еще раз выполните экспорт объемов земляных работ. Теперь установите флаг «Экспортировать площади сечений».

Рис.7.56

Рис.7.57

43

Рядом с каждым элементом появился в таблице объемов еще один столбец, содержащий площадь поперечного сечения элементов.

Площадные элементы, подсчет площадей элементов трассы

Площадные элементы предназначены для вычисления площадей элементов трассы.

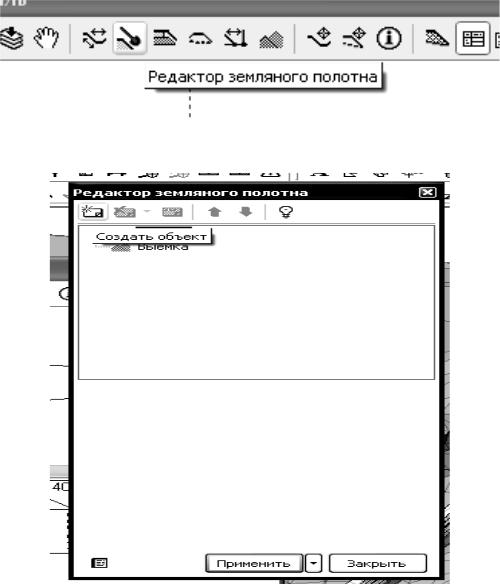

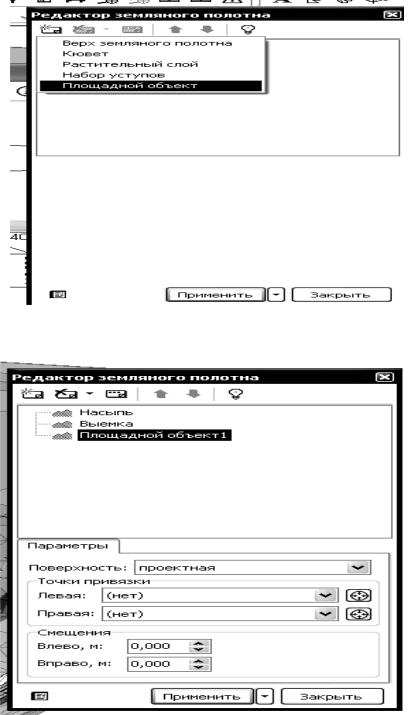

1) Допустим, необходимо вычислить площадь откосов. Для создания площадного объекта нажмите кнопку «Создать объект». В диалоговом окне «Редактор земляного полотна» выберите тип объекта: «Площадной объект».

Рис.7.58

Рис.7.59

44

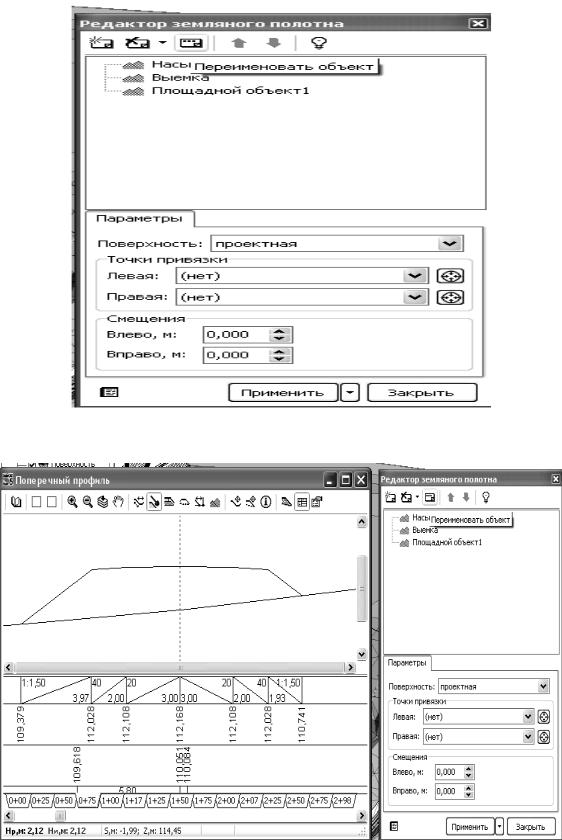

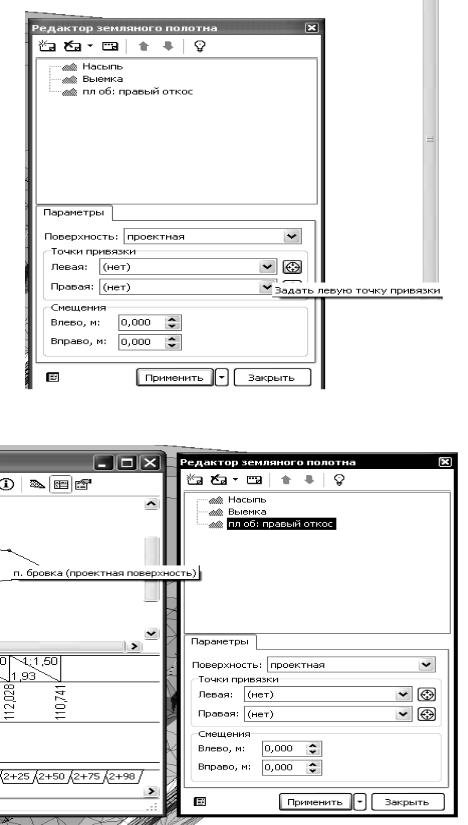

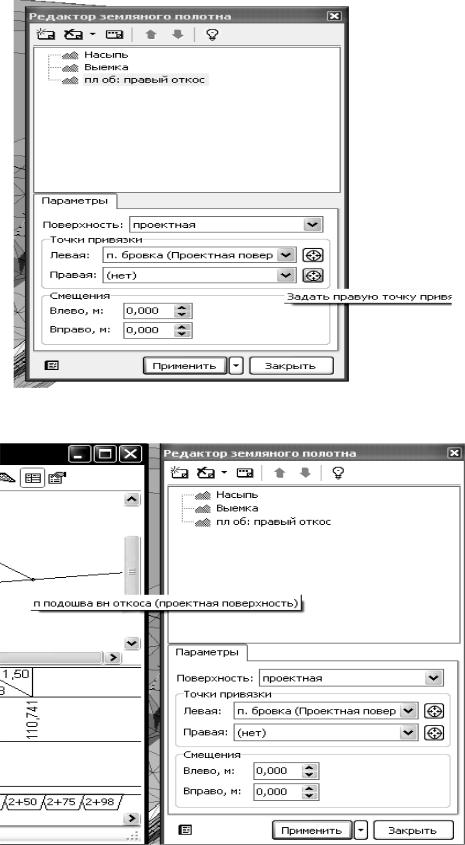

Переименуйте площадной объект: «Правый откос». Задайте точки привязки откоса: от правой бровки до подошвы откоса.

Обратите внимание, что для того, чтобы увидеть площадной объект в окне поперечного профиля, нужно чтобы был включен режим подсветки элементов.

Рис.7.60

Рис.7.61

45

Рис.7.62

Рис.7.63

46

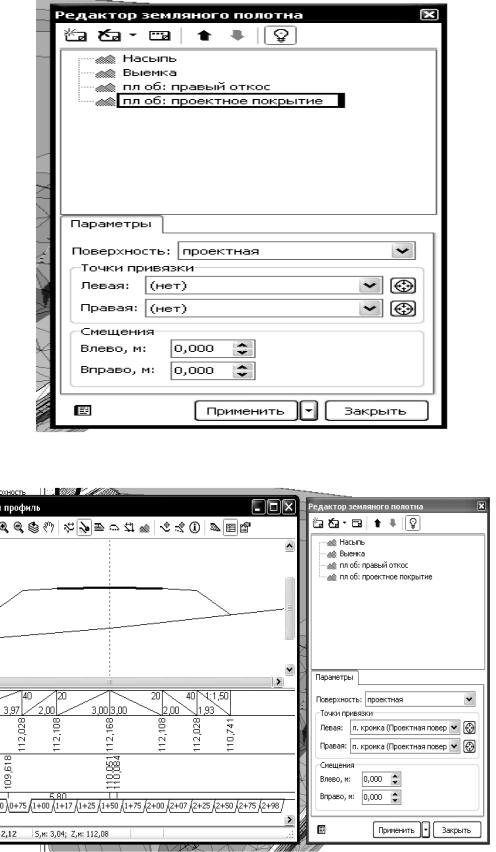

Рис.7.64

Рис.7.65

47

Рис.7.66

Рис.7.67

48

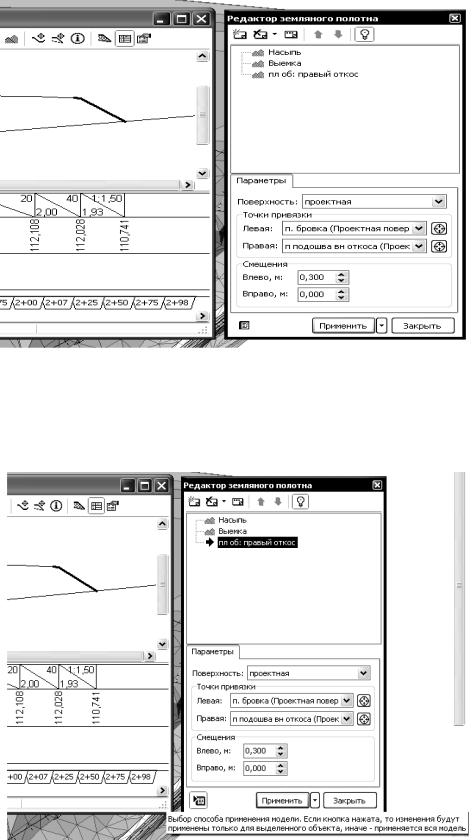

При необходимости задайте смещение площадного объекта влево или вправо.

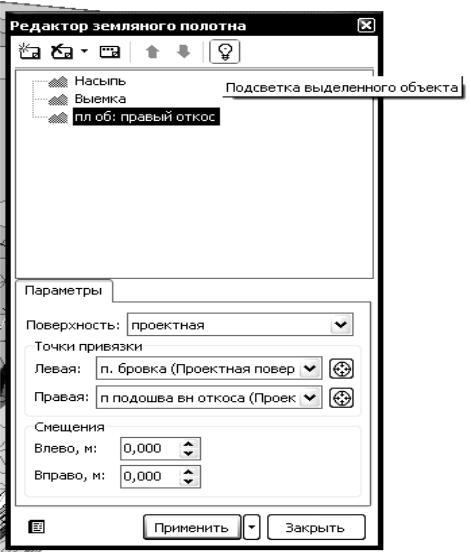

Теперь необходимо применить площадной объект к диапазону поперечных профилей. Для этого включите режим применения только выделенного объекта.

Рис.7.68

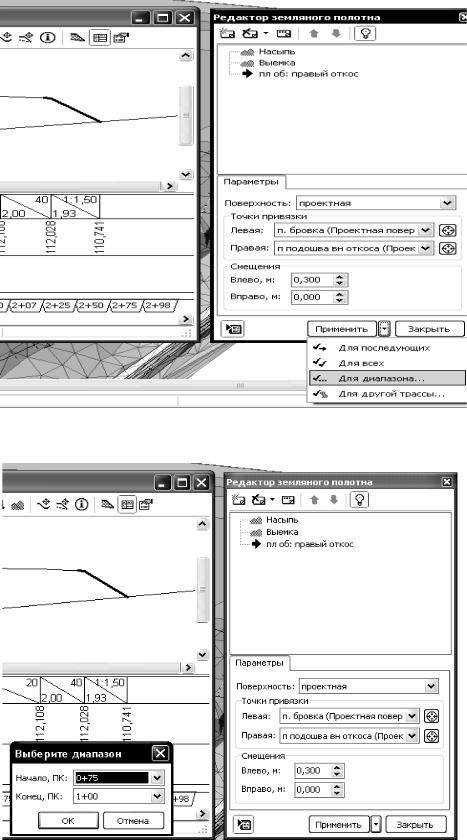

Нажмите кнопку «Применить» и выполните команду «Для диапазона».

49

Рис.7.69

Укажите диапазон поперечных профилей, к которым нужно применить площадной объект.

Рис.7.70

50

Рис.7.71

Рис.7.72

51

Рис.7.73

Рис.7.74

52
