1.3.3.Требования к оформлению формул

Расчетные формулы в пояснительной записке являются основной частью текста, поэтому они не должны нарушать грамматической структуры фразы.

Пояснения символов и числовых коэффициентов, входящих в формулу, если они не пояснены ранее в тексте, должны быть приведены непосредственно под формулой. Первая строка пояснения должна начинаться со слова «где» без двоеточия после него и без абзацного отступа. Символ в пояснении отделяют его от расшифровки знаком тире. После расшифровки каждого символа ставят точку с запятой, размерность буквенного обозначения отделяют от текста запятой.

Все формулы нумеруются арабскими цифрами в пределах раздела. Номер формулы состоит из номера раздела и порядкового номера формулы, разделенных точкой. Номер формулы проставляется в круглых скобках в правой части строки на уровне формулы. В многострочной формуле номер ставят против последней строки.

Например:

Минимальный размер партии собираемых (разбираемых) изделий (n, шт) определяют по формуле

m

(100 aоб ) tпзi

aоб tопi i 1

где tпз i – подготовительно-заключительное время на i-й операции сборки (разборки), мин; aоб – допустимые потери рабочего времени на переналадку и ремонт рабочих мест, %; tоп i – продолжительность выполнения i-й сборочной операции, мин.

Ссылки в тексте на номер формулы дают в круглых скобках.

Например: Годовой экономический эффект Эг можно рассчитать по формуле

(3.2).

1.3.4.Требования к оформлению иллюстраций

Все иллюстрации (схемы, графики, диаграммы и т.д.) именуются рисунками. Иллюстрации размещают сразу после первой ссылки на

13

них в тексте и располагают так, чтобы их было удобно рассматривать без поворота пояснительной записки или с поворотом по часовой стрелке.

Иллюстрации следует нумеровать арабскими цифрами в пределах раздела. В этом случае номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации, разделенных точкой.

Если рисунок один, то он обозначается: «Рис. 1». Допускается нумеровать иллюстрации сквозной нумерацией.

Например:

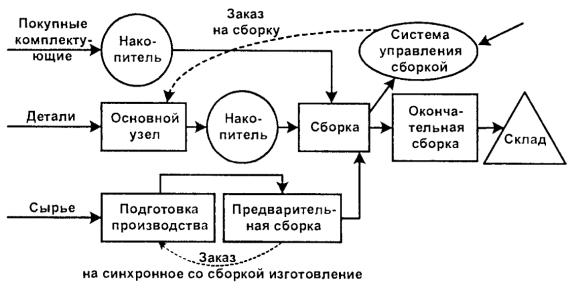

Рис. 1 – Схема движения потока материалов между резервным накопителем и производственными участками

Подрисуночные подписи (наименование рисунка) располагают под рисунком по центру параллельно самому рисунку сразу после слова «Рис.» и его нумерации через тире и набирают шрифтом Times New Roman, кегль 12, межстрочный интервал – одинарный без точки в конце подписи. Подрисуночная подпись не должна быть шире самого рисунка.

1.3.5.Требования к оформлению таблиц

Таблицы применяются для лучшей наглядности и удобства сравнения показателей.

Слово «Таблица» пишут с прописной буквы без сокращений в левом верхнем углу над таблицей с абзацным отступом. Таблицы нумеруют

14

арабскими цифрами в пределах раздела. Номер таблицы состоит из номера раздела и порядкового номера таблицы, разделённых точкой. Название таблицы размещают сразу же за номером таблицы через тире начиная с прописной буквы обычным шрифтом Times New Roman, кегль №14, единичным интервалом, без точки. Высота строк таблицы должна быть не менее 8 мм.

Все представленные работе таблицы рекомендуется заполнять шрифтом Times New Roman, кегль № 12, единичным интервалом.

Например:

Таблица 1.1 – Характеристика режущих инструментов

На все таблицы, представленные в работе, должны быть приведены ссылки в тексе документа. При ссылке на таблицу слово «Таблица» пишется сокращенно.

Например:

Перечень событий и работ сетевого графика конструкторской подготовки производства нового изделий представлены в табл. 2.2.

Заголовки граф и строк таблицы следует писать с прописной буквы, а подзаголовки граф – со строчной буквы, если они составляют одно предложение с заголовком, или с прописной буквы, если они имеют самостоятельное значение. В конце заголовков и подзаголовков таблиц знаки препинания не ставят. Заголовки и подзаголовки граф следует приводить в единственном числе. Таблицы со всех сторон ограничивают линиями.

Заголовки граф, как правило, записывают параллельно строкам таблицы. При необходимости допускается перпендикулярное расположение заголовков граф. Графу «Номер по порядку» в таблицу

не включают.

Таблицу, в зависимости от размера, помещают под текстом, в котором впервые дана ссылка на нее, или на следующей странице, а

15

при необходимости – в приложении к работе. Допускается помещать таблицу вдоль длинной стороны листа документа.

Если строки и графы таблицы выходят за формат страницы, таблицу делят на части, которые переносят на другие страницы или помещают на одной странице рядом или одну над другой. При делении таблицы на части допускается ее головку заменять номером граф. При этом нумеруют арабскими цифрами графы первой части таблицы.

При переносе таблицы на другую страницу над ней помещают слова «Продолжение табл. …» или «Окончание табл. …» с указанием ее номера. На странице, где приводится заголовок, должны помещаться головка таблицы и не менее двух ее строк.

Например:

Таблица1.2 – Технологическаясебестоимость изготовления детали

Не рекомендуется располагать две или несколько таблиц одну за другой, их необходимо разделять текстом (за исключением таблиц, приведенных в приложении). Таблицы следует располагать таким образом, чтобы их можно было читать без поворота или с поворотом по часовой стрелке.

Если материал в какой-либо строке таблицы не приводится, то в ней следует ставить прочерк (тире).

Числовое значение показателя указывают на уровне последней строки наименования показателя. Значение показателя, приведенное в виде текста, записывают на уровне первой строки наименования показателя.

1.3.6.Требования к оформлению библиографического

16

списка

Библиографический список начинается с новой страницы и располагается перед приложением (если они есть). Он включает в себя все источники литературы, использованные при написании курсовой работы.

Библиографический список оформляется в алфавитном порядке без деления на какие-либо группы или разделы.

Алфавитная группировка предполагает расположение источников в алфавитном порядке фамилий их авторов либо заглавий (в тех случаях, когда точные сведения об авторах отсутствуют или их число

– свыше четырех). Описание работ авторов-однофамильцев располагается с учетом алфавитной последовательности их инициалов, а работ одного автора – в алфавитной последовательности их названий.

Если используется литература на русском и иностранном языках, а также Интернет–ресурсы, то рекомендуется разделить список на три части, выделив иностранную литературу и интернет ресурсы.

В выходных данных используемой литературы необходимо указывать фамилию и инициалы автора, полное название источника (книги, статьи), фамилии всех авторов, город, в котором была издана книга, год издания, номера страниц (или количество страниц) в книге, журнале.

Примеры библиографического описания разных видов источников приведены в приложении 6.

1.3.7.Особенности написания заключения

Заключение курсовой работы – это последняя возможность для исполнителя сказать то, что пока еще не прозвучало в ее содержании. Предназначение заключения состоит в том, что оно резюмирует содержание курсовой работы, выгодно подчеркивая его преимущества и одновременно сглаживая имеющиеся шероховатости. Заключение ни в коем случае не должно повторять по своей сути ни оглавление курсовой работы, ни реферат (аннотацию) к ней. Во избежание этой достаточно распространенной исполнительской ошибки руководствуйтесь следующим:

17

–не заглядывая в текст курсовой работы, обдумайте то, о чем вы хотели бы написать в заключении в первую очередь. Зафиксируйте 3- 4 наиболее удачные, на ваш взгляд, мысли на бумаге;

–теперь взгляните на оглавление курсовой работы. Сравните, насколько оно соотносится с написанным вами текстом. Дополните сформулированные мысли тем, что было первоначально вами упущено, уточните их направленность;

–обозначьте общую структуру заключения, объем которого, может составлять 5-7% от общего объема курсовой работы. Как правило, в заключении выделяют: вводную часть, описательную, или констатирующую, а также предложения и выводы;

–теперь подготовьте 2-3 рабочих варианта текстуального содержания каждого структурного элемента. Прочитав все варианты, выберите наилучший с вашей точки зрения или синтезируйте из них еще один вариант текста.

1.3.8.Требования к оформлению приложений

Материал, дополняющий текст документа, допускается помещать в приложениях. Приложениями могут быть, например, графический материал, таблицы большого формата, расчеты, описания аппаратуры и приборов и т.д. Приложения могут быть обязательными и информационными. Информационные приложения могут быть рекомендуемого или справочного характера. Приложения оформляется как продолжение работы на последующих ее листах, после библиографического списка.

Приложения, как правило, выполняют на листах формата А4. Допускается оформлять приложения на листах формата A3, А4 3, А4 4, А2 и А1 по ГОСТ 2.301 «Единая система конструкторской документации. Форматы».

В тексте работы на все приложения должны быть даны ссылки. Приложения располагают в порядке ссылок на них в тексте работы. Каждое приложение следует начинать с новой страницы с указанием в правом верхнем углу слова «Приложение» без символа «№». Приложение должно иметь заголовок, который записывают симметрично относительно текста с прописной буквы отдельной строкой.

Если в документе одно приложение, оно обозначается «Приложение А» или «Приложение 1». Приложения должны иметь общую с

18

остальной частью документа сквозную нумерацию страниц. Все приложения включаются в содержание работы с указанием их номера и заголовка.

1.4. Порядок защиты курсовой работы

Защита курсовых работ принимается комиссией в составе двухтрех преподавателей, один из которых – руководитель курсовой работы, утверждается соответствующей кафедрой, как правило, за 1015 дней до защиты.

Выполненная студентом курсовая работа проверяется в срок до 10 дней преподавателем-руководителем работы, который дает письменное заключение по работе – рецензию.

Курсовая работа защищается перед преподавателями, которые определяют уровень теоретических знаний и практических навыков студента, соответствие работы предъявляемым к ней требованиям.

Курсовая работа должна быть защищена до сдачи экзамена. На защите студент должен кратко изложить содержание работы,

дать исчерпывающие ответы на замечания рецензента и вопросы членов комиссии. Окончательная оценка курсовой работы выставляется комиссией по итогам защиты и качеству выполненной работы.

2.СТРУКТУРА КУРСОВОЙ РАБОТЫ

2.1. Введение

Введение курсовой работы является очень важной составной частью работы, представляющей собой обоснование необходимости исследования выбранной студентом проблемы и раскрывающей научный аппарат (программу) проведения исследования.

Во введение необходимо отразить: актуальность темы курсовой работы; объект и предмет изучения; цель работы; основные задачи, раскрывающие путь достижения цели.

Актуальность темы – это определение важности исследуемой проблемы, аргументация необходимости ее исследования, раскрытие реальной потребности практиков в ее изучении и необходимости выработки практических рекомендаций.

19

Объект и предмет исследования. На основе изучения и анализа специальной литературы студент может целенаправленно определить объект и предмет своего исследования. Объект и предмет исследования – это центральные вопросы изучаемой проблемы.

Цель работы – это конечный результат работы, чего хочет достичь студент своей исследовательской деятельностью.

Основные задачи отражают поэтапное достижение цели. Они могут вводиться словами: «изучить», «описать», «проанализировать», «уточнить», «выявить», «систематизировать», «разработать» и т.д.

Количество задач должно быть 2-3. Задачи обязательно должны быть отражены в заключении.

2.2. Методика выполнения практического (расчетного) раздела

Для обеспечения рационального взаимодействия всех элементов производственного процесса и упорядочения выполняемых работ во времени и в пространстве необходимо формирование производственного цикла изделия.

Производственным циклом называется комплекс определенным образом организованных во времени основных, вспомогательных и обслуживающих процессов, необходимых для изготовления определенного вида продукции. Производственный цикл может быть разбит по стадиям производственного процесса. Важнейшей характеристикой производственного цикла является его длительность.

Длительность производственного цикла – это календарный период времени, в течение которого материал, заготовка или другой обрабатываемый предмет проходит все операции производственного процесса или определенной его части и превращается в готовую продукцию. Длительность выражается в календарных днях или часах. Длительность производственного цикла используется при разработке производственных программ, определении величины незавершенного производства, разработке графиков материального обеспечения производства и оперативной подготовке производства. Длительность производственного цикла зависит от:

трудоемкости объекта, т.е. рабочего времени;

необходимого для получения готового изделия, определяемого технически обоснованными нормами времени;

20

количества одновременно запускаемых в производство предметов труда (размера партии);

продолжительности нетехнологических операций;

продолжительности перерывов в производственном процессе;

принятого вида движения обрабатываемого предмета в

процессе производства.

Структура производственного цикла включает время рабочего периода и время перерывов. В течение рабочего периода выполняются собственно технологические операции и работы подготовительно-заключительного характера. К рабочему периоду относятся также длительность контрольных и транспортных операций и время естественных процессов. Время перерывов обусловлено режимом труда, межоперационным пролеживанием деталей и недостатками в организации труда. Схема структуры производственного цикла представлена на рис. 2.1

Производственный цикл

Впроизводственном процессе различают пять видов перерывов:

возникающие при обработке деталей партиями из-за их пролеживания в ожидании обработки всей партии перед ее

транспортировкой на следующую операцию (перерывы

21

партионности). Эти перерывы рассчитываются вместе с продолжительностью технологических операций и составляют операционный цикл;

вызываемые занятостью рабочего места (оборудования), вследствие чего детали пролеживают в ожидании его освобождения от выполнения других работ (перерывы ожидания). Величина этих перерывов во многом зависит от качества оперативнопроизводственного планирования;

обусловленные режимом работы предприятия и зависящие от числа рабочих смен, длительности перерывов между ними, а также количеством выходных и нерабочих дней (междусменные перерывы);

вызываемые неудовлетворительной организацией производства на данном предприятии. Плохая организация рабочих мест, несвоевременная подача материалов или инструмента, плохое качество технической документации или задержка ее подготовки, недостатки ремонта – все это может привести к вынужденным перерывам в ходе работы и, следовательно, к увеличению длительности производственного цикла;

вызываемые случайными обстоятельствами, в частности задержка поступления материала от поставщика, отключение электроэнергии, аварии оборудования, брак деталей и т.п. [4].

2.3. Организация простого производственного процесса во времени

Сочетание во времени выполнения операционных циклов существенно влияет на производственный цикл и определяет порядок передачи партии деталей в процессе производства [3].

При изготовлении партии одинаковых предметов труда может использоваться один из видов движения предметов труда по операциям: последовательный, параллельно-последовательный, параллельный.

Сущность последовательного вида движения заключается в том, что каждая последующая операция начинается только после окончания изготовления всей партии предметов труда на предыдущей операции. Чтобы сократить технологический цикл, применяют параллельно-

последовательный вид движения. Сущность его состоит в том, что вся обрабатываемая (или собираемая) партия делится на

22
