Эпитаксия

Эпитаксия – это процесс осаждения атомарного кремния на монокристалическую кремниевую пластину, при котором получают пленку, являющуюся продолжением структуры пластины. Практическое значение имеет случай, когда легированная эпитаксиальная пленка выращивается на легированной пластине, т.е. когда одновременно с атомами кремния в росте кристалла принимают участие и атомы легирующего элемента. При различных видах примеси в пластине и в выращиваемой пленке на границе их раздела образуется p-n переход. Таким образом, в эпитаксиально-планарных структурах тонкий эпитаксиальный слой (2-10 мкм) содержит элементы ИМС, а подложка толщиной –500мкм играет конструкционную роль.

В зависимости от агрегатного состояния источника атомов полупроводника и примеси для растущей пленки различают эпитаксию из газовой, жидкой и твердой фаз. Промышленное применение нашли газофазная (ГФЭ) и жидкофазная (ЖФЭ) эпитаксии.

При ГФЭ атомы кремния и примеси выделяются на пластине в результате химических реакций из соединений кремния и легирующего элемента. Для совершенства структуры важно прежде всего, чтобы в достройке участвовали одиночные атомы, а не их группы.

Основные условия, обеспечивающие совершенство структуры эпитаксиального слоя, следующие:

Химические реакции выделения атомов кремния и примеси должны быть гетерогенными (выделение атомов происходит непосредственно на пластине), исключающими образование агломератов (групп атомов);

Необходимы высокая температура пластины и ограниченная скорость осаждения атомов, обеспечивающие высокую подвижность адсорбированных атомов на пластине

С поверхности пластины должны быть устранены механические повреждения и различного рода загрязнения.

Гетерогенную реакцию, протекающую на границе газообразной и твердой фаз, можно условно представить в виде следующих стадий:

• Перенос веществ, участвующих в реакции, к поверхности пластины;

• Адсорбция поверхностью реагирующих веществ;

• Реакции на поверхности пластины;

• Десорбция молекул побочных продуктов;

• Перенос побочных продуктов в основной поток газа;

• Занятие атомами узлов кристаллической решетки.

Такая схема реализуется в установках с непрерывной подачей рабочей смеси через реактор (метод открытой трубы).

Фотолитография

Как следует из схемы, перенос рисунка фотошаблона в поверхностный слой пластины происходит в три стадии: экспонирование фотослоя через фотошаблон и образование скрытого изображения; проявление и задублирование рисунка, т.е. формирование защитной фотомаски; травление поверхностного слоя пластины на незащищенных участках.

Рис. 2.3. Последовательность операций при фотолитографии

На каждой стадии процесса действуют факторы, искажающие исходный рисунок фотошаблона. Так при экспонировании имеют место явления дифракции, преломления и отражения света, приводящие к изменению размеров элементов рисунка и размытости их краев. На этапе проявления и задублирования искажения размеров обусловлены набуханием фотослоя и усадкой фотомаски при последующей тепловой обработке. При травлении главным фактором является боковое подтравливание под маску. Условия, в которых проходит обработка на различных стадиях, изменяются как от пластины к пластине, так и в пределах одной групповой пластины, что приводит к разбросу размеров элементов рисунка.

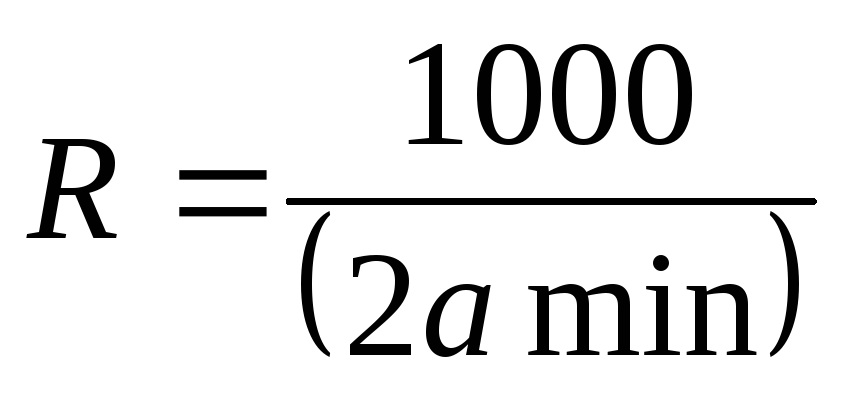

Если наименьшие по размерам элементы рисунка соизмеримы с этими погрешностями, то их нельзя воспроизвести на пластине достаточно четко. Таким образом, для воспроизводимости переноса элементов рисунка малых размеров с фотошаблона на пластину фотолитографический процесс должен обладать соответствующей разрешающей способностью. Ее оценивают максимальным числом линий, раздельно воспроизводимых в пределах 1мм:

гдеa_min – ширина линии (мкм). На практике разрешающую способность часто характеризуют просто значением amin.
