диаметром 720 мм, высотой борта 150 мм. Тушение начинают через 60 с после поджога.

Переносные пенные огнетушители. Предназначены для тушения пожаров огнетушащими пенами: химической (огнетушители ОХП) или воздушно-механической (огнетушитель ОВП).

Химическую пену получают из водных растворов кислот и щелочей, воздушномеханическую образуют из водных растворов и пенообразователей потоками рабочего газа: воздуха, азота или углекислого газа. Химическая пена состоит из 80 % углекислого газа, 19,7 % воды и 0,3 % пенообразующего вещества, воздушно-механическая примерно из 90 % воздуха, 9,8 % воды и 0,2 % пенообразователя.

Пенные огнетушители применяют для тушения пеной начинающихся загораний почти всех твердых веществ, а также горючих и некоторых легковоспламеняющихся жидкостей на площади не более 1 м2. Тушить пеной загоревшиеся электрические установки и электросети, находящиеся под напряжением, нельзя, так как она является проводником электрического тока. Кроме того, пенные огнетушители нельзя применять при тушении щелочных металлов натрия и калия, потому что они, взаимодействуя с водой, находящейся в пене, выделяют водород, который усиливает горение, а также при тушении спиртов, так как они поглощают воду, растворяясь в ней, и при попадании на них пена быстро разрушается.

Из химических пенных огнетушителей наибольшее применение получили

огнетушители: ОХП-10, ОХВП-10.

Рекомендации по применению пенных огнетушителей (рис. 45.): I – сорвать пломбу; II – прочистить металлической шпилькой сопло 1 впрыска; III – повернуть рукоятку 2 вокруг оси вращения до упора; IV – перевернуть огнетушитель 4 (используя рукоятку 3) головкой вниз, сильно встряхнуть его и направить струю на очаг пожара.

Рис. 45. Переносной пенный огнетушитель

I-IV – последовательность действий; 1 – сопло; 2, 3 – рукоятки; 4 – корпус

Тактика тушения:

-при тушении находиться на безопасном расстоянии от очага пожара (не менее

3 м);

-избегать интенсивного размахивания огнетушителем;

-направлять струю, плавно сдвигая ее к центру пожара, пена должна скользнуть по горящей поверхности;

-избегать попадания пены на открытые участки тела;

-не допускать разбрызгивания горящих жидкостей.

202

Огнетушитель химический воздушно-пенный ОХВП-10 аналогичен по конструкции, но дополнительно имеет специальную пенную насадку, навинчиваемую на спрыск огнетушителя и обеспечивающую подсасывание воздуха. За счет этого при истечении химической пены образуется и воздушно-механическая пена. Кроме того, в этом огнетушителе щелочная часть заряда обогащена небольшой добавкой пенообразователя типа ПО-1.

Воздушно-пенные огнетушители бывают ручные (ОВП-5 и ОВП-10) и стационарные (ОВП-100, ОВПУ-250).

Воздушно-пенный огнетушитель ОВП-10 состоит из стального корпуса, в котором находится 4-6% водный раствор пенообразователя ПО-1, баллончика высокого давления с углекислотой, для выталкивания заряда, крышки с запорно-пусковым устройством, сифонной трубки и раструба-насадки для получения высокократной воздушномеханической пены.

пенообразователя с воздухом образуется воздушно-механическая пена.

Кратность получаемой пены (отношение ее объема к объему продуктов, из которых она получена), составляет в среднем 5, а стойкость (время с момента ее образования до

Огнетушитель заполнен двумя растворами, отделенными друг от друга при его стандартном положении (вверх головкой). При переворачивании огнетушителя растворы смешиваются, и начинается процесс пенообразования, газоносителем в котором служит выделяющийся углекислый газ. При вместимости огнетушителя около 9 л образуется 75 л пены. Пенные огнетушители надо хранить при температуре не ниже 4,4° С во избежание замерзания пены. При вводе в действие огнетушителя весь запас пены выходит в течение 20—60 с, что требует быстрых и умелых действий.

Основные характеристики отечественных огнетушителей приведены в табл. 20.

Переносные СО2-огнетушители. Особенностью СО2-огнетушителей является небольшая дальность полета струи (0,7-3,5 м), что требует максимального приближения к очагу пожара. Их эффективно используют для тушения горящих твердых и жидких веществ, а также электрооборудования под напряжением до 1000 В. При значительной силе ветра использование огнетушителя не эффективно, так как слой углекислого газа быстро сдувается с горящей поверхности Основные характеристики отечественных СО2- огнетушителей приведены в табл. 26.

Для приведения в действие углекислотного огнетушителя необходимо направить раструб-снегообразователъ на очаг пожара и отвернуть до отказа маховичок или нажать на рычаг запорно-пускового устройства. Переход жидкой углекислоты в углекислый газ сопровождается резким охлаждением, и часть ее превращается в «снег» в виде

203

мельчайших кристаллических частиц (tсн = -72° С). Во избежание обморожения рук нельзя дотрагиваться до металлического раструба. При переходе углекислоты из жидкого состояния в газообразное происходит увеличение объема в 400-500 раз.

Рис. 46. Переносные СО2 – огнетушители с запорным вентилем

Углекислотные огнетушители (ОУ-2, ОУ-5, ОУ-8) предназначены для тушения загораний различных веществ и материалов, за исключением веществ, которые могут гореть без доступа воздуха, загораний на электрифицированном транспорте, электроустановок под напряжением до 380 В. Температурный режим хранения и применения углекислотных огнетушителей от минус 40° С до плюс 50° С.

Таблица 26. Характеристика СО2-огнетушителей

Огнетушители порошковые.

Для тушения небольших очагов загораний горючих жидкостей, газов, электроустановок напряжением до 1000 В, металлов и их сплавов используются порошковые огнетушители ОП-1, ОП-25, ОП-10.

Различают порошки общего назначения – для тушения различных видов пожаров и специального назначения – для тушения только горючих металлов.

Огнетушащие порошки общего назначения различны по составу, что определяет специфику их применения:

-бикарбонат натрия – экономичен, эффективен для тушения горящих животных и растительных жиров (на камбузе, в вытяжках и вентиляционных трубах);

-бикарбонат калия – дороже бикарбоната натрия, эффективен при тушении горящего жидкого топлива;

-хлорид калия – может применяться совместно с пеной на протеиновой основе, эффективен для тушения жидкого топлива, может вызывать коррозию металлических

204

поверхностей;

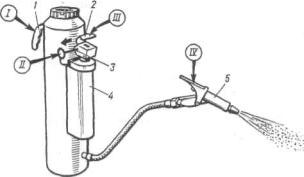

Рис. 47. Переносной порошковый огнетушитель

1—1V – последовательность действий; 1 – рукоятка; 2 – пусковой рычаг; 3 – чека; 4 – баллон с выталкивающим средством; 5 – рычаг управления распылителем.

- фосфат аммония – универсальное огнетушащее средство, создающее на поверхности стекловидное плавкое вещество – огнезадерживающий слой.

Эффективность применения огнетушащих порошков объясняется их широким огнегасительным эффектом: охлаждение, объемное тушение, экранирование теплоты излучения, прерывание цепной реакции, совместимость с другими огнетушащими средствами.

Большинство порошков совместимы с другими огнегасительными средствами. Порошки нетоксичны, но вызывают раздражение дыхательных путей; требуется проветривание помещений после их применения.

Различают порошковые огнетушители общего назначения для тушения пожаров классов А, В, С и специального назначения – для тушения горящих металлов. Действие огнетушителей основано на прерывании реакции горения практически без охлаждения горящей поверхности, что при определенных условиях может привести к повторному возгоранию. Огнетушитель работает в вертикальном положении и подает порошок короткими порциями.

Характеристики порошковых огнетушителей:

-масса заряда 0,9-13,6 кг;

-дальность полета струи 3-9 м;

-продолжительность работы 8-30 сек.

Рекомендации по применению порошковых огнетушителей:

-держать огнетушитель за рукоятку;

-повернуть чеку, блокирующую пусковой рычаг, прокалывающий баллон с выталкивающим веществом;

-нажатием на рычаг запорно-пускового устройства подать струю порошка к очагу пожара.

Тактика тушения:

-подавать непрерывно или порциями в зависимости от класса пожара, начиная с ближнего края, перемещать струю из стороны в сторону;

-продвигаться вперед медленно, избегая близкого контакта с очагом пожара;

-после того, как пожар ликвидирован, выждать время во избежание повторного возгорания;

-тушение порошками можно совмещать с водотушением, а некоторые порошки совместимы с пеной.

205

Порошковый огнетушитель ОП-10 содержит в тонкостенном десятилитровом баллоне порошок ПС-1 (углекислый натрий с добавками). Подается с помощью сжатого газа (азот, диоксид углерода, воздух), хранящегося в дополнительном баллончике емкостью 0,7 л под давлением 15 МПа. Применяется для тушения загораний щелочных металлов (лития, калия, натрия) и магниевых сплавов.

В других огнетушителях этого типа используются порошковые составы: ПСБ (бикарбонат натрия с добавками), ПФ (фосфорно-аммонийные соли с добавками), предназначенные для тушения древесины, горючих жидкостей и электрооборудования, СИ-2 (силикагель с наполнителем) – для тушения нефтепродуктов и пирофорных соединений. Огнетушитель самосрабатывающий порошковый (ОСП) – это новое поколение средств пожаротушения. Он позволяет с высокой эффективностью тушить очаги загорания без участия человека. Огнетушитель представляет собой герметичный стеклянный сосуд диаметром 50 мм и длиной 440 мм, заполненный огнетушащим порошком массой 1 кг. Устанавливается над местом возможного загорания с помощью металлического держателя. Срабатывает при нагреве до 100° С (ОСП-1) и, до 200° С (ОСП-2). Защищаемый объем до 9 мЗ.

Огнетушители ОСП предназначены для тушения очагов пожаров твердых материалов органического происхождения, горючих жидкостей или плавящихся твердых тел, электроустановок, находящихся под напряжением до 1000 В.

Достоинства ОСП: тушение пожара без участия человека, простота монтажа, отсутствие затрат при эксплуатации, экологически чист, нетоксичен, при срабатывании не портит защищаемое оборудование, может устанавливаться в закрытых объемах с температурным режимом от -50° С до +50° С.

7.8. Пожарные рукава, стволы и насадки

Пожарные рукава являются важным элементом систем пожаротушения. Они могут быть изготовлены из различных материалов, должны быть прочными, водонепроницаемыми и эластичными. Пожарный рукав 1 (рис. 48) изготавливают секциями длиной 15-20 м с прикрепленными к концам рукавными соединительными головками (муфтами) 2. При помощи рукавных головок секции рукава соединяют друг с другом, крепят к пожарному гидранту (крану) и соединяют со стволом или насадкой. Во внутренних помещениях длина секции 10м. Рукава в комплекте со стволом подсоединяют к пожарному крану, хранят в ящиках с красной надписью "ПК".

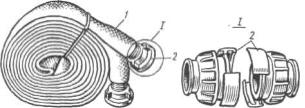

Рис. 48. Комплект пожарного рукава

1– рукав; 2 – рукавные соединительные головки

Пожарные рукава — наиболее уязвимые элементы системы водотушения, легко повреждаются при небрежном обращении с ними и хранении. Их следует тщательно очищать путем мойки. Перед укладкой из рукавов надо слить воду и просушить их во избежание появления плесени и гниения. Периодически в установленные сроки рукава следует осматривать и испытывать.

Использовать рукава следует только по прямому назначению.

206

Ручные пожарные стволы (рис. 49) могут иметь насадки размерами 12, 16 и 19 мм и хранятся в комплекте с рукавами. Применение комбинированных насадок позволяет получать компактную, распыленную струю, а в усовершенствованных конструкциях пожарных стволов можно получить струю для пожаротушения и одновременно водяную завесу для защиты человека, ведущего борьбу с пожаром:

компактную струю (рис. 50 а) применяют для тушения твердых горючих веществ; она эффективно сбивает пламя и отгоняет горящие на поверхности воды нефтепродукты от борта судна;

распыленную струю (рис.50 6) применяют для орошения палуб, переборок, борта судна, тушения горящих нефтепродуктов;

компактная (рис.50 в) и распыленная (рис.50 г) струи с водяной защитой могут создавать водяные завесы.

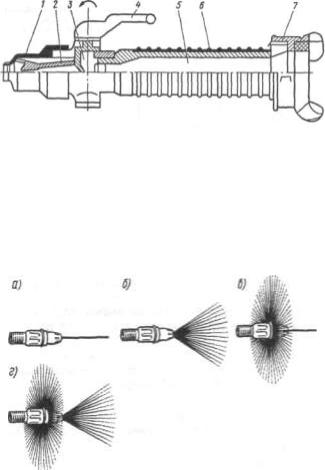

Рис. 49. Пожарный ствол.

1 – наконечник; 2 – насадка; 3 – кран; 4 – рукоятка; 5 – корпус; 6 – оплетка; 7 – соединительная головка

Рис. 50. Формы струи, выходящей из пожарного ствола

а) компактная; б) распыленная; в), г) соответственно компактная и распыленная с водяной зашитой

Рекомендации по применению пожарных стволов:

-работа стоя - согнуть левую ногу вперед, правой рукой держать шланг у соединительной гайки, левой - ствол в районе оплетки; регулирование форм струи - левой рукой;

-работа с колена - стать на правое колено, левая нога вперед; правой рукой прижать шланг к поясу, локоть левой руки упереть в левое колено и держать ствол;

-работа лежа - выдвинуть ствол вперед, лечь, расположение рук, как при работе стоя.

207

Тактика тушения:

-своевременно определить эффективную форму струи;

-создать водяную завесу, если это необходимо для защиты от пламени;

-подавать воду на края очага пожара, постепенно уменьшая площадь горения;

-подавать струю навстречу распространению огня;

-не направлять струю воды на пену.

Воздушно-пенные генераторы и стволы. К аппаратуре с внешним пенообразованием относятся стационарные лафетные воздушно-пенные генераторы (для пены средней кратности) и воздушно-пенные стволы (для пены обычной кратности), которые подразделяются на:

-безэжекторные генераторы и стволы, к которым смесь воды пенообразователя подводится по трубопроводам и рукавам от специальных переносных смесителей или непосредственно из водопожарной системы;

-эжекторные стволы, в которых вода, проходя через ствол эжектора подсасывает пенообразователь из переносной ѐмкости. При движении в кожухе ствола эмульсия насыщается воздухом, образуя на выходе пену.

Рис. 51. Пеногенератор

1 – распылитель; 2 – сопло; 3 – сетка; 4 – диффузор.

Принцип работы пеногенератора (рис. 51.). По рукавной линии в распылитель пеногенератора под давлением подаѐтся раствор эмульсии (96% воды и 4% по объѐму пенообразователя). Распыленная струя раствора входит под давлением (4-6) х 98066,5 МПа в диффузор генератора, увлекая одновременно воздух из окружающей среды. Капли раствора и поток воздуха проходят пакет из двух металлических сеток с ячейками 0,8 мм, в котором происходит бурное образование пены средней кратности, состоящей по объѐму

из 90% воздуха, 9,6% воды и 0,4% пенообразователя.

Длина воздушно-пенных стволов больше, чем пеногенераторов, что ограничивает маневренность ствольщика при тушении пожара. Поэтому на судах получили распространение ручные малогабаритные воздушно-пенные стволы. Наибольшая их производительность достигается при давлении перед стволом, равном 6x98066,5 МПа. При этом компактная струя пены достигает 10-20 м. При меньшем давлении перед стволом кратность пены будет снижаться, а при повышении давления – повышаться.

Тактика тушения.

-при тушении горящих вертикальных поверхностей пену следует подавать в верхнюю часть очага пожара.

-направить струю пены на край участка пожара и постепенно смещать к центру так, чтобы вся поверхность горящего участка покрылась пеной;

-не подавать пену на электрооборудование под напряжением;

-продвигаясь вперѐд не оставлять непотушенные участки;

208

- после ликвидации пожара подавать пену ещѐ в течение 1-2 минут.

Глава 8. Тактика борьбы с судовыми пожарами 8.1. Общие положения

Успех борьбы с пожарами на судне обеспечивается умелыми организованными действиями членов экипажа в части:

-обнаружения и выявления места, размера и характера пожара;

-установления наличия и эвакуации людей из помещений, охваченных пожаром;

-ограничения распространения пожара по судну: предупреждения возможных взрывов.

Предотвращение распространения огня и его ликвидация обеспечиваются:

-быстрой герметизацией судна;

-незамедлительным применением и эффективным использованием первичных средств пожаротушения;

-активным вводом на решающем направлении членов аварийной партии с пожарными стволами и их умелыми действиями;

-бесперебойной подачей огнетушащих средств и маневрированием водяными и пенными стволами;

-вскрытием конструкций для создания противопожарных разрывов путем разборки горючих материалов.

По общесудовой тревоге, согласно расписанию по тревогам проводится:

-полная или по команде с ГКП частичная герметизация корпуса и надстроек;

-задраиваются все люки, двери, горловины, иллюминаторы и вентиляционные закрытия (часть дверей, люков и закрытий при необходимости, после доклада на ГКП о герметизации судна, может быть отдраена;

-все стационарные системы пожаротушения и предметы противопожарного снабжения судна приводятся в полную готовность к немедленному действию. При этом количество одновременно действующих пожарных кранов должно выбираться таким образом, чтобы не снижалось давление воды в пожарной системе;

-аварийная партия высылает группу разведки в составе двух-трех человек, одетых в снаряжение пожарного для установления фактического положения в районе пожара и одновременно приступают к его тушению (при работе в снаряжении пожарного с применением изолирующих дыхательных аппаратов используются сигналы;

-принимаются меры по предотвращению распространения пожара и задымления смежных помещений;

-шлюпки, оказавшиеся под угрозой огня, по команде с ГКП немедленно спускаются на воду;

-при разведке района пожара устанавливаются место и размеры пожара, наличие людей в горящих помещениях, тип горящих материалов (что горит), пути распространения пожара по судну, опасность пожара для смежных помещений и людей, условия, усложняющие или облегчающие борьбу с пожаром.

Результаты разведки докладываются на ГКП. Дальнейшие действия экипажа по борьбе с пожаром определяются распоряжениями с ГКП.

До начала тушения пожара в любом помещении последнее необходимо обесточить. Отключение электроэнергии в районе пожара производится по разрешению или команде ГКП.

Электрическое напряжение с главного и других распределительных электрощитов следует снимать только в том случае, когда возникает прямая угроза короткого замыкания и появлению более тяжелой аварии.

209

Следует иметь в виду, что, в случае возгорания жидкого топлива в судовых помещениях, выделяющиеся газы в смеси с воздухом могут образовать взрывоопасные концентрации.

Для предотвращения взрывов горючих газов или паров в закрытых объемах при ведении борьбы с пожаром необходимо:

-принять меры по ограничению распространения газов и паров в другие помещения судна;

-с разрешения ГКП отключить электрические сети в зоне скопления горючих газов и паров;

-снизить взрывоопасную концентрацию газов и паров путем усиления вентилирования отсека, заполнения его воздушно-механической пеной, углекислотой и инертными газами.

При распространении взрывоопасных (огнеопасных) газов (паров) по судну во избежание взрыва, пожара или поражения людей необходимо:

-ликвидировать все источники открытого огня;

-прекратить все грузовые операции;

-привести, если возможно, судно на курс, обеспечивающий безопасность членов экипажа и пассажиров от поражения газами.

В помещениях, заполненных газами или паром, все работы должны проводиться в

соответствующем снаряжении.

При наличии пострадавших должна быть обеспечена их эвакуация в безопасное место для оказания им первой медицинской помощи.

8.2. Способы тушения пожаров и выбор огнегасительных средств

Тушение пожаров базируется на принятии следующих основных мер:

-прекращение доступа горючего вещества в очаг пожара;

-изоляции очага пожара от доступа воздуха;

-охлаждение горючего вещества до температуры потухания.

Каждый случаи судового пожара требует выбора наиболее эффективного огнегасительного средства для его тушения, при этом следует учитывать: безопасность людей; место возникновения пожара; что горит; куда распространяется пожар, что находится в соседних помещениях; наличие на судне тех или иных огнегасительных средств и реальные возможности их использования.

Применяются следующие способы тушения пожаров:

-воздействие на поверхность горящих материалов охлаждающими огнетушащими средствами;

-создание в зоне горения или вокруг нее негорючей газовой или паровой среды;

-создание между зоной горения и горючим материалом или воздухом изолирующего слоя из огнетушащих средств.

Различают следующие огнегасительные средства:

-разбавляющие реагирующие вещества в зоне горения (водяной пар,углекислый газ, азот и другие инертные газы и составы газотушения);

-изоляции (химическая, воздушно-механическая и высокократная воздушномеханическая пена, огнетушащие порошки, негорючие сыпучие вещества, листовые материалы и др.);

-охлаждения (вода компактная и распыленная, растворы с преимущественным содержанием воды, углекислота — твердый диоксид углерода);

-химического торможения реакции горения (составы "3, 5", СЖ-Б, хладоны 114В,

13В1 и др.).

Огнегасительные средства для тушения пожаров опасных грузов, перевозимых на судне, должны выбираться в соответствии с требованиями правил перевозки этих грузов.

210

(IMDG -CODE).

Для тушения судовых пожаров используются различные огнегасительные средства. Вода – первостепенное, наиболее доступное и эффективное средство тушения

пожаров большинства твердых, жидких и газообразных веществ, за исключением горящих металлов (алюминий, цинк, магний, натрий, калий, кальций и др.), находящегося под током электрооборудования, а также карбида, негашеной извести и т. п.

При тушении пожаров, произошедших в результате воспламенения угля, древесины и особенно волокнистых материалов, наибольший эффект достигается при прибавлении к воде смачивателей.

Тушение взрывчатых веществ (термита и др.) можно производить только водой.

Вода может применяться при тушении горючих жидкостей, как разбавитель, а также для поднятия уровня горящих жидкостей.

Вода распыленная может применяться для тушения нефтепродуктов.

Способ тушения пожара путем затопления помещений следует применять как крайнюю меру и только после того, как использованы все другие возможности и средства пожаротушения.

При тушении горящих вертикальных поверхностей пену следует подавать в верхнюю часть очага пожара. Одновременно тушение пожара пеной и водой не рекомендуется, так как вода будет разрушать пену.

Углекислый газ применяется для тушения пожара в различных помещениях, куда он подается по специальным трубопроводам, а также из установок местного назначения и переносных огнетушителей.

Углекислота — эффективное средство для тушения большинства горючих веществ, горящего и находящегося под током электрооборудования и горящего металла (алюминий, цинк, натрий, калий, кальций и др.). Углекислота неэлектропроводна и не портит грузы при контакте с ними.

Тушению углекислотой не поддается ряд веществ, способных гореть в инертной среде (хлопок, кинолента и др.).

Помещение, заполненное углекислым газом, не должно вскрываться раньше чем через 2 ч. после запуска в него газа, а в отдельных случаях — до захода в ближайший порт. Переборки этого помещения должны в случае необходимости охлаждаться из соседних помещений. При вскрытии помещения возможно возобновление горения вследствие притока свежего воздуха, а поэтому должны быть подготовлены средства пожаротушения.

Химическое жидкостное тушение применяется на судах из стационарных установок и подается в закрытые охраняемые помещения по специальным трубопроводам: фреон и бромэтиловые составы СЖ-Б, «3, 5» более эффективны по сравнению с углекислым газом.

Для ликвидации небольших очагов возгорания применяются кошма, асбестовые и парусиновые покрывала, песок, тертый шифер или асбест.

Пуск стационарных систем объемного пожаротушения осуществляется по команде или с разрешения ГКП.

В случаях, не терпящих отлагательства и не позволяющих в создавшейся обстановке получить разрешение ГКП, команда о включении системы может быть дана командиром аварийной партии (группы) с последующим докладом об этом на ГКП.

Перед пуском стационарных систем пожаротушения (паротушение, углекислотное, жидкостное тушение, тушение инертными газами и т.п.) должны быть выполнены следующие мероприятия:

- подан аварийный сигнал в помещение о запуске системы, остановлены механизмы, выведены из помещения все люди, произведена полная герметизация помещения; при применении воздушно-механической пены средней и высокой кратности необходимо
