Цель работы.

Разработать на языке описания схем Verilog шестнадцатиразрядный делитель частоты (счетчик).

Основные теоретические положения.

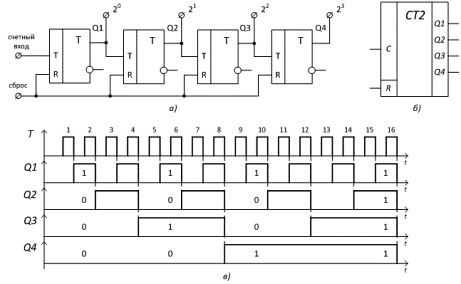

Счетчиком называют цифровое устройство, сигналы, на выходе которого, в определенном коде, отображают число импульсов, поступивших на счетный вход. Кроме того, в счётчиках выполняются такие микрооперации, как установка в исходное состояние, хранение и выдача слов. По мере поступления входных сигналов счетчик последовательно меняет свои состояния, образованные комбинациями состояний триггеров со счетным входом. Число разрешенных состояний счетчика называют модулем счета, коэффициентом пересчета или емкостью M (в общем случае , где n - число триггеров или двоичных разрядов счетчика).

Таблица истинности

	counter3	counter2	counter1	counter0
0	0	0	0	0
1	0	0	0	1
2	0	0	1	0
3	0	0	1	1
4	0	1	0	0
5	0	1	0	1
6	0	1	1	0
7	0	1	1	1
8	1	0	0	0
9	1	0	0	1
10	1	0	1	0
11	1	0	1	1
12	1	1	0	0
13	1	1	0	1
14	1	1	1	0
15	1	1	1	1

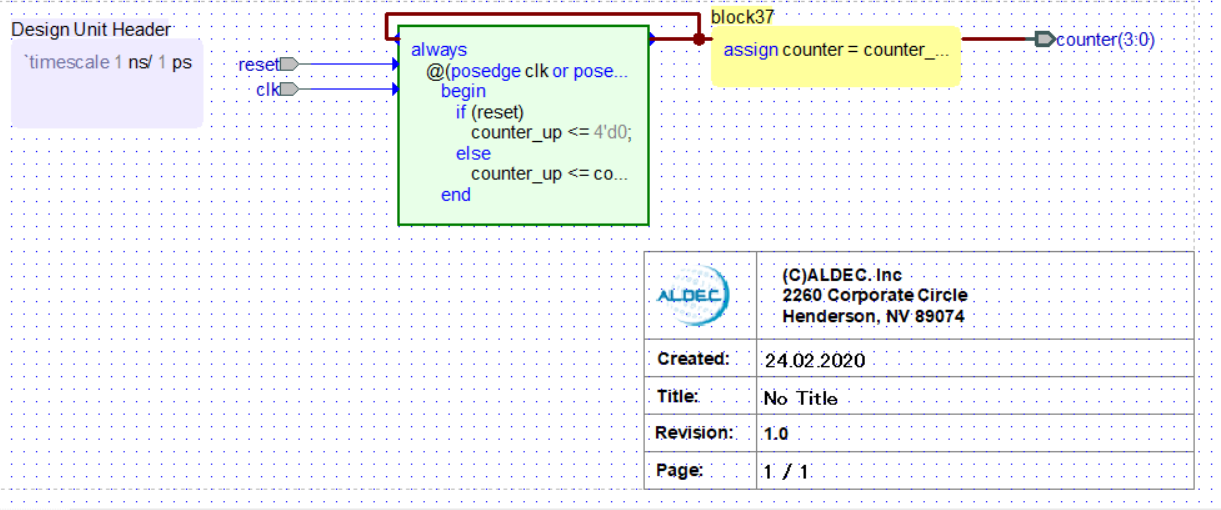

Разработка Verilog кода схемы

Временная диаграмма

Примеры использования

Счётчики используются для разработки генераторов импульсов. Также они используются при сканировании нескольких узлов, устройств, индикаторов, каналов передач (когда устройства должны работать по очереди, а не одновременно).

Выводы

В результате выполнения лабораторной работы был получен код, описывающий шестнадцатиразрядный счётчик, на языке Verilog. Также была построена временная диаграмма, структурная, функциональная и принципиальная схемы.

Используемая литература

1. Математическое и программное обеспечение устройств с программируемой логикой. 2019 г. Фахми, Соколов

2. https://www.kit-e.ru/articles/circuit/2009_03_134.php - лекции по схемотехнике
