1)Изгиб. Определения. Основные типы балок и опор. Правило знаков.

Деформационный изгиб вызывают внешние силы и моменты, плоскость действия которых проходит через продольную ось бруса (силы перпендикулярны продольной оси ).

Силовая плоскость – плоскость, в которой действуют внешние силы.

Главная плоскость инерции – это плоскость, проходящая через продольную ось и одну из главных центральных осей инерции поперечного сечения (главные центральные оси XY,XZ).

Плоский изгиб – если все силы приложенные к брусу лежат в одной плоскости Прямой изгиб - если силовая плоскость совпадает с одной из главных плоскостей инерции бруса.

В этом случае изогнутая ось бруса лежит в силовой плоскости.

Косой изгиб - имеет место, если силовая плоскость не совпадает ни с одной из главных плоскостей инерции бруса, в этом случае изогнутая ось не лежит в силовой плоскости

Силовая линия- это линия пересечения силовой плоскости с пл-тью поперечного сечения.

Нейтральная линия-это линия пересечения нейтрального слоя с плоскостью поперечного сечения

Основные типы балок и опор;

Балка-это брус работающий на изгиб.

1)Консоль

2) Двух опорная балка

Пролет- это расстояние между опорами

3)Двухопорная балка с консолью.

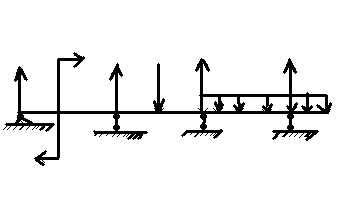

4) Многопролетная балка; 3-ех пролетная с консолью

5) Двухопорная балка с консолью и врезанным шарниром

Два внутренних силовых фактора возникающие при прямом изгибе в поперечном сечении

1) поперечная сила Q

2) изгибающий момент М

который определяют с помощью метода

сечения (силовая плоскость X0Y (Qy0,Мz0)и силовая плоскостьX0Z(Qz 0, My0 )

Правило знаков:

-для Q

a)при изображении

Положительно Q вращает по часовой стрелки элемент dx относительно любой точки внутри его. При вычислении внешняя сила вращающая отсеченную часть по часовой стрелки относительно центра тяжести поперечного сечения разреза любой точки внутри дает положительную внутреннюю силу

-для М

a)при изображении

b) при вычислении:

В поперечном сечении разреза мысленно представим заделку: внешняя сила (момент) изгибающая балку выпуклостью вниз (сжимающая верхние волокна) дает положительный внутренний момент.

Чистый изгиб имеет место, если в поперечных сечениях балки возникает только изгибающий момент.

Поперечный изгиб – это изгиб при котором в поперечных сечениях бруса возникают два внутренних силовых фактора Q#0,M(x)#0

2)Формула Журавского. Условие прочности по касательным напряжениям.

Формула Журавского;

τ=Q(x)S_z^'''/b(y)J_z где τ-касательное напряжение в сечении с координатой х, в точке этого поперечного сечения с координатой у

Q(x)-перерезывающая сила в поперечном сечении х

S_Z'''-статический момент части площади поперечного сечения отсекаемой прямой проходящей через рассматриваемую точку параллельную нейтральной оси

b(у)-ширина сечения на уровне рассматриваемой точки

J_Z-момент инерции всего сечения относительно нейтральной оси

Формула Журавского справедлива для массивных профилей, для тонкостенных, τ определяется методами теории упругости.

Гипотезы, положенные в основу вывода формул;

1)Во всех форма τ параллельна Q

2)Величина τ постоянна по ширине сечения. Величина τ зависит от координаты точки y, в которой вычисляется τ, то есть изменяется по высоте

Условия прочности по касательным напряжениям:

τ_max≤[σ]≈0.6[σ]
