ляющийся инертным компонентом в процессе, можно заменить на СО2, ко-

торый благодаря инертности в реакции может быть разбавителем и спосо-

бен регенерировать катализатор, взаимодействуя с углистыми отложения-

ми. Получают СО2 сжиганием топливного газа. Продукты горения служат энергоносителем системы. Такое добавочное свойство разбавителя позво-

ляет создать энерготехнологическую схему производства стирола (рис. 5.6).

Природный газ сжигают в печи 1, а горючие газы из технологическо-

го процесса – в реакторе-окислителе 2. Затем смесь газов с температурой

1320 К поступает в газовую турбину 3 для привода компрессора и выра-

ботки энергии. Далее газы с температурой 1020 К смешиваются с этилбен-

золом и напрвляются в реакторы дегидрирования (4 и 6). В теплообменни-

ке 5 производится промежуточный нагрев реакционной смеси горячими газами.







Горючие



Воздух



газы







7

8



1



2









СН4







3















4



5





6

На сепара-















цию

















ЭБ





Отходящие











газы



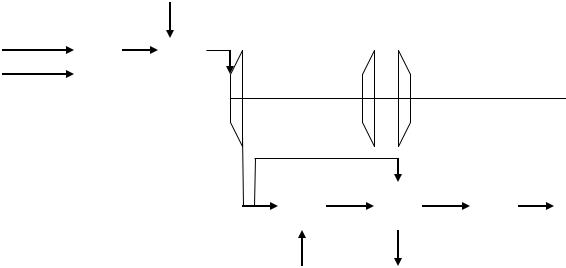

Рис. 5.6. Энерготехнологическая схема производства стирола:

1 – топка; 2 – реактор-окислитель; 3 – газовая турбина; 4, 6 – реакторы дегидрирования; 5 – теплообменник; 7 – компрессор; 8 – генератор

После сепарации горючие газы возвращаются в реактор-окислитель 2.

При такой схеме дегидрирования этилбензола энергетический КПД возрас-

тает до 70 %.окислитель 2. При такой схеме дегидрирования этилбензола энергетический КПД возрастает до 70 %.

61







Горючие



Воздух



газы







7

8



1



2









СН4







3















4



5





6

На сепара-















цию

















ЭБ





Отходящие











газы



Рис. 5.6. Энерготехнологическая схема производства стирола:

1 – топка; 2 – реактор-окислитель; 3 – газовая турбина; 4,6 – реакторы дегидрирования; 5 – теплообменник; 7 – компрессор; 8 – генератор.

62
