2 Автоматизация скважин, оборудованных шгн
3 Причины снижения продуктивности скважин.
Продуктивность:
По
уравнению Дюпюи потенциальная продуктивность скважины
связана с гидропроводностью
выражением:
где
—
потенциальная продуктивность [см3/сек/атм],
которая может быть получена от совершенной
скважины (при отсутствии скин-фактора),
—
коэффициент гидропроводности пласта
(
— проницаемость
горной породы [Д],
—
эффективная толщина коллектора [см],
- динамическая
вязкостьжидкости
[сП]),
— коэффициент
объёмного расширения (для
пересчёта объёма жидкости из поверхностных
в пластовые условия),
—
радиус контура питания (воронки
депрессии) [см], то есть расстояние от
скважины до зоны пласта, где давление
полагается постоянным и равным текущему
пластовому давлению (примерно половина
расстояния между скважинами),
—
радиус скважины по долоту в интервале
вскрытия пласта [см].
Фактическая продуктивность несовершенной скважины
Для
несовершенной скважины уравнение Дюпюи
принимает следующий вид:
где
—
фактическая продуктивность несовершенной
скважины,
— скин-фактор.
Причины снижения:
Для добывающих скважин:
Проникновение жидкости глушения (промывки)
Проникновение пластовой воды в обводненных скважинах при их остановках
Набухание частиц глин. цемента терригенного коллектора при насыщении его пресной водой
Образование ВНЭ
выпадение и отложение АСПО и солей из попутной воды при изменении PVT условий
Проникновение в ПЗС мех примесей и продуктов коррозии при технол. операциях
Для нагнетательных скважин:
набухание глин. пород при контакте с пресной водой, а т.ж. некоторыми хим. реагентами
Смена в процессе закачки минерализованной воды на пресную
кольматация ПЗС твердой фазой промывочной жидкости
Повышенная остаточная нефтенасыщенность при переводе добыв. под нагнетание
Существенным фактором снижения эффективности выработки запасов является обводнение добывающих скважин.
Билет 3
1 Разработка нефтяных месторождений с заводнением пластов. Системы заводнения, геологические условия их применения. Показатели разработки нефтяных месторождений с применением заводнения.
2 Системы сбора и подготовки нефти и газа. Выкидные линии, ГЗУ, нефтесборный коллектор, ДНС, напорные трубопроводы. Системы защиты от разрушения и инцидентов.
3 Промыслово-геологический контроль разработки нефтяного месторождения. Показатели разработки залежи нефти.
1 Разработка нефтяных месторождений с заводнением пластов. Системы заводнения, геологические условия их применения. Показатели разработки нефтяных месторождений с применением заводнения.
Наиболее широко распространенным методом воздействия на продуктивный пласт с целью поддержания пластового давления и увеличения конечного нефтеизвлечения является метод закачки воды в пласт.
Закачка воды осуществляется через специальные нагнетательные скважины. Расположение и сетка нагнетательных скважин определяются в технологической схеме разработки месторождения.
Закачку воды в продуктивный пласт целесообразно начинать с самого начала разработки нефтяного месторождения. В этом случае имеется возможность не допустить снижение пластового давления из-за отбора жидкости из продуктивного пласта, поддерживать его на первоначальном уровне, сохранять высокие дебиты нефти по скважинам, интенсифицировать разработку месторождения и обеспечить получение высоких коэффициентов нефтеизвлечения.
Заводнение подразделяется на законтурное, приконтурное, и внутриконтурное.
Выбор вида заводнения определяется типом залежи, размерами залежи и ее водонефтяной зоны, вязкостью пластовой нефти, типом породы-коллектора и ее проницаемостью, степенью неоднородности пластов, строением залежи в зоне ВНК, наличием нарушений и др.
1. Законтурное заводнение. При этой разновидности заводнения нагнетательные скважины располагаются в законтурной части продуктивного пласта (рис. 63), по всему периметру залежи, как можно ближе к внешнему контуру нефтеносности.
Механизм вытеснения нефти из пласта водой при этом примерно тот же, что и при природном водонапорном режиме. Метод применим для разработки нефтяных и газонефтяных объектов. Он высокоэффективен при небольшой ширине залежей (до 4–5 км), в основном при малой относительной вязкости пластовой нефти (до 5 мПа*с), высокой проницаемости коллектора (0,4–0,5 мкм2 и более), сравнительно однородном строении продуктивного пласта, хорошей сообщаемостью залежи с законтурной областью.

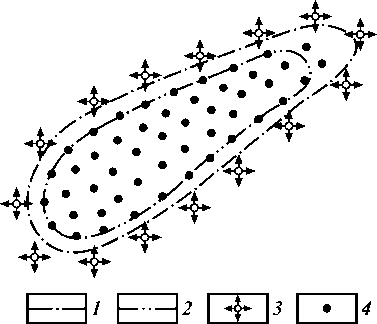

Рис. 63. Система разработки нефтяной залежи с законтурным заводнением. Контуры нефтеносности: 1 – внешний, 2 – внутренний; скважины: 3 – нагнетательные, 4 – добывающие.
Применение рассматриваемого вида заводнения в названных весьма благоприятных геологических условиях позволяет добиваться высокого нефтеизвлечения (до 60–65 %). Добывающие скважины могут быть расположены в основном в пределах внутреннего контура нефтеносности. При этом нефть из водонефтяной зоны может быть вытеснена к забоям добывающих скважин нагнетаемой водой. Таким путем без существенного увеличения потерь нефти в пласте можно сократить количество скважин для разработки объекта и объемы попутной (отбираемой вместе с нефтью) воды.
При законтурном заводнении на одну нагнетательную скважину обычно приходится четыре-пять добывающих скважин.
2. Приконтурное заводнение. При этом виде заводнения нагнетательные скважины располагаются вблизи внешнего контура нефтеносности в пределах водонефтяной зоны залежи (рис. 64). Применяется в основном при той же характеристике залежей, что и законтурное заводнение, но при плохой гидродинамической связи залежи с законтурной зоной. Плохая связь залежи с водоносной частью пласта обусловлена ухудшением проницаемости пласта вблизи ВНК или наличием под ним или на его уровне водонепроницаемого экрана.
Рис. 64. Система разработки нефтяной залежи с приконтурным заводнением. Условные обозначения см. на рис. 63
