Билет-1

  1. Понятие о системе разработки нефтяных месторождений. Рациональная система разработки. Стадии разработки нефтяных месторождений.

  2. Центробежные насосы для перекачек нефти и нефтепродуктов по внутрипромысловым магистральным нефтепроводам (в частности ДНС, КНС, ППД, УПН). Показатели работы насосов ЦНС. Конструкции насосов типа ЦНС. Рабочая характеристика.

  3. Классификация методов воздействия на ПЗП.

1. Понятие о системе разработки нефтяных месторождений. Рациональная система разработки. Стадии разработки нефтяных месторождений.

Под системой разработки месторождения понимают совокупность технологических и технических мероприятий, обеспечивающих извлечение нефти, газа, конденсата и попутных компонентов из пластов и управление этим процессом.

Система разработки определяет количество эксплуатационных объектов, способы воздействия на пласты и темпы отбора нефти из них, размещение и плотность сетки добывающих и нагнетательных скважин, способы и режимы их эксплуатации, мероприятия по контролю и регулированию процесса разработки, охране недр и окружающей среды.

Рациональной называют систему разработки, реализация которой обеспечивает потребности в нефти (газе) и возможно более полное извлечение из пластов нефти, газа, конденсата и полезных попутных компонентов при благоприятных экономических показателях.

Рациональная система разработки должна предусматривать соблюдение правил охраны недр и окружающей среды, полный учет всех природных, производственных и экономических особенностей района, экономное использование природной энергии залежей, применение при необходимости методов искусственного воздействия на пласт.

Весь период разработки нефтяного эксплуатационного объекта подразделяют на четыре стадии (рис. 1):

I стадия – стадия нарастающей добычи. Для этой стадии характерен рост добычи за счет ввода новых скважин в эксплуатацию, обводненность минимальная, продолжительность этой стадии в среднем может составлять 3-5 лет и зависит от проектного фонда скважин и от темпа бурения;

II стадия стадия сохранения достигнутого наибольшего годового уровня добычи нефти, который принято называть максимальным уровнем добычи (максимальным темпом разработки); на этой стадии бурят и вводят в эксплуатацию оставшиеся скважины основного фонда и значительную часть резервных скважин, развивают систему воздействия на пласты, выполняют комплекс геолого-технологических мероприятий по регулированию процесса разработки. На этой стадии начинается обводнение продукции и к концу может составлять в среднем до 40%. Продолжительность 3-4 года;

III стадия – стадия падения добычи нефти вследствие извлечения из недр большой части запасов; на этой стадии с целью замедления падения добычи осуществляют дальнейшее развитие системы воздействия, продолжают бурение резервных скважин, изоляционные работы в скважинах, расширяют комплекс мероприятий по управлению процессом разработки, ГТМ, направленные на снижение обводненности продукции и получения выработки запасов;

Первые три стадии называют основной период разработки.

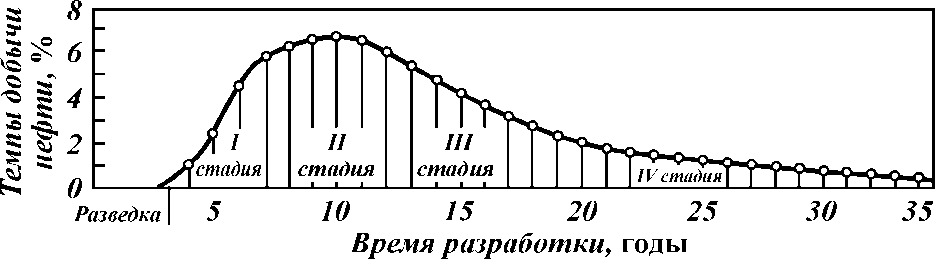

Рис. 1. Стадии разработки эксплуатационного объекта

IV стадия завершает период разработки; характеризуется дальнейшим снижением добычи нефти при низких темпах разработки; на этой стадии продолжают работы по регулированию разработки и проведению комплекса технологических мероприятий по достижению запроектированного коэффициента нефтеизвлечения. Эта стадия длится до конца экономической рентабельности работы фонда скважин.

2 Центробежные насосы для перекачек нефти и нефтепродуктов по внутрипромысловым магистральным нефтепроводам (в частности ДНС, КНС, ППД, УПН). Показатели работы насосов ЦНС. Конструкции насосов типа ЦНС. Рабочая характеристика.

Основными конструктивными блоками насоса являются корпус и ротор. К корпусу относятся крышки линий всасывания и нагнетания, направляющие аппараты, передний и задний кронштейны. Корпуса направляющих аппаратов, крышки всасывания и нагнетания стягиваются стяжными болтами.

Направляющий аппарат, кольцо (с уплотняющими кольцами) и рабочее колесо образуют секцию насоса. Стыки корпусов направляющих аппаратов уплотняются резиновыми кольцами, выполненными из маслобензостойкой резины. Благодаря тому, что корпус насоса состоит из отдельных секций, имеется возможность, не меняя подачи, менять напор путем установки нужного числа рабочих колес и направляющих аппаратов с корпусами. При этом меняется только длина вала и стяжных шпилек. Ротор насоса состоит из вала, на котором установлены рабочие колеса, кольцо, рубашка вала, дистанционная втулка, регулировочные кольца и диск разгрузки. Все детали на валу стягиваются гайкой ротора.

Работа насоса основана на взаимодействии лопаток вращающегося рабочего колеса и перекачиваемой жидкости.

Вращаясь, рабочее колесо сообщает круговое движение жидкости, находящейся между лопатками. Вследствие возникающей центробежной силы жидкость от центра колеса перемещается к внешнему выходу, а освободившееся пространство вновь заполняется жидкостью, поступающей из всасывающей трубы под действием создаваемого разрежения.

Выйдя из рабочего колеса первой секции, жидкость поступает в каналы направляющего аппарата и затем во второе рабочее колесо с давлением, созданным в первой секции, откуда - в третье рабочее колесо с увеличенным давлением, созданным во второй секции и т.д.

Вышедшая из последнего рабочего колеса жидкость через направляющий аппарат поступает в крышку нагнетания и из нее в нагнетательный трубопровод. Ротор насоса приводится во вращение электродвигателем, присоединенным к насосу через упругую втулочно-пальцевую муфту, состоящую из двух полумуфт (насоса и электродвигателя) и пальцев с резиновыми втулками.

Направление вращения ротора насоса по часовой стрелке, если смотреть со стороны электродвигателя.

3 Классификация методов воздействия на пзп.

Основные фильтрационные сопротивления сосредоточены в радиусе нескольких метров вокруг скважины. Фильтрационные характеристики ПЗП определяются по ГДИ на неустановившихся режимах.

Проводят КВД.

Процесс восстановления давления обычно описывают уравнением упругого режима:

Все величины в СИ.

КВД строится в полулогарифмических координатах. Однако не всегда получается прямой отрезок. Это из-за ВСС и неоднородности коллектора, а также из-за несоблюдения режима работы скважины до ГДИ.

Основное назначение методов воздействия на при забойную зону пласта или интенсификации добычи нефти и газа состоит в увеличении проницаемости призабойной зоны за счет очистки поровых каналов и трещин от различного рода материалов, отложившихся в них (смол, асфальтены, парафин, глина, соли и др.), а также их расширения и создания новых трещин и каналов, улучшающих гидродинамическую связь пласта со скважинами.

По характеру воздействия на призабойную зону пласта все методы делятся на химические, механические, тепловые и комплексные (физико-химические).

В основу химических методов положено воздействие различными кислотами на породы призабойной зоны пласта с целью растворения частиц, засоряющих поровое пространство, и увеличения диаметров поровых каналов. Наиболее распространенным методом химического воздействия на призабойную зону пласта является солянокислая обработка.

Механические методы воздействия направлены на нарушение целостности пород за счет расширения существующих или создания новых трещин. Их применение наиболее эффективно в плотных, низкопроницаемых коллекторах.

Тепловые методы призваны осуществлять прогрев призабойной зоны с целью расплавления и удаления из пласта тугоплавких агрегатных структур, а также снижения вязкости насыщающих флюидов. Применяются на месторождениях с высоковязкими нефтями, содержащими большое количество смол, парафинов, асфальтенов. К ним относятся электропрогрев, закачка теплоносителя, паропрогрев.

Методы комплексного воздействия на призабойную зону пласта, сочетающие в себе элементы химического, механического и теплового воздействий, применяются в сложных горно-геологических условиях, где проявляются сразу несколько факторов, ухудшающих фильтрационные свойства пласта. К ним относятся термохимические обработки, внутрипластовые термохимические обработки, термогазохимическое воздействие.

Кроме перечисленных методов широкое применение получила обработка призабойной зоны пласта поверхностно- активными веществами, снижающими поверхностное натяжение на жидкой или твердой поверхности раздела вследствие их адсорбции на этих поверхностях.

Выбор конкретного метода воздействия осуществляется на основе комплекса исследований, направленных на изучение состояния призабойной зоны пласта, состава пород и жидкостей, а также систематического обобщения и изучения геолого-промыслового материала по рассматриваемому объекту.

Группы методов воздействия на ПЗП:

  1. Методы воздействия в процессе бурения и вскрытия продуктивного пласта (ухудшение свойств ПЗП)

  2. Методы воздействия для интенсификации притока или приемистости

  3. Методы воздействия для ограничения или изоляции пластовой воды (РИР)

Различают методы интенсификации притока жидкости и приемистости скважин:
