ПРАКТИЧНЕ ЗАНЯТТЯ 7

Тема: Моделювання деталей.

Мета: навчитися будувати ескізи на допоміжній площині та перетворювати їх в твердотілі деталі, користуватися інструментом Rib| (Ребро), Circular| Pattern| (Круговий масив) та Fillet| (Скруглення), відображувати|відображати| (приховати) тимчасові осі.

Література:

• Підручник «Введення в SolidWorks 2005 для вузів»

• В.П. Прохоренко «Практичне керівництво SolidWorks 2005»

• Шам Тику «Ефективна робота в SolidWorks2005»

Хід роботи:

І. Виконати вправу.

Необхідно створити модель литої деталі. Розміри моделі вказані на малюнку 8.1|мінути|.

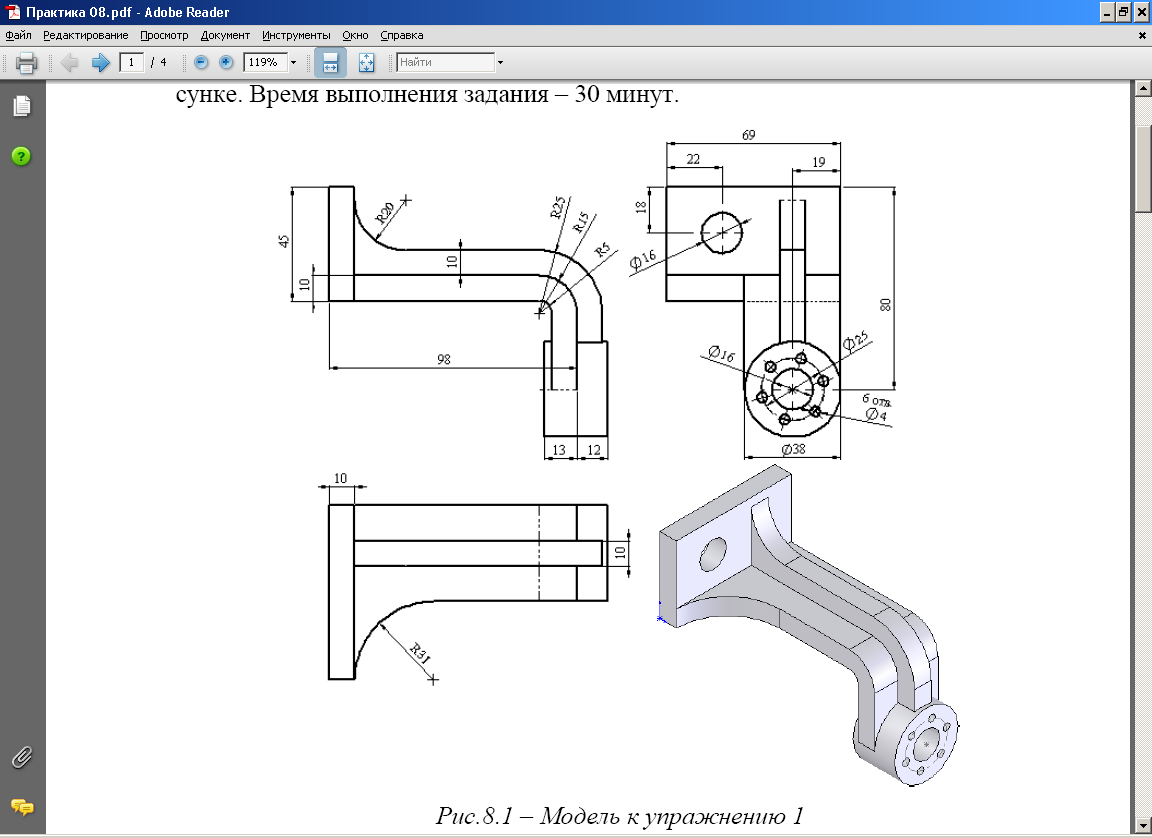

Мал. 8.1 – Модель та ескізи| до вправи

Хід виконання роботи

1. Запустіть Solid| Works| і створіть новий документ деталі.

2. Для створення|створіння| основи виділіть площину Справа в дереві конструювання FeatureManager|, ввійдіть до ескізного середовища|середи| і зорієнтуйте праву площину перпендикулярно площини екрану.

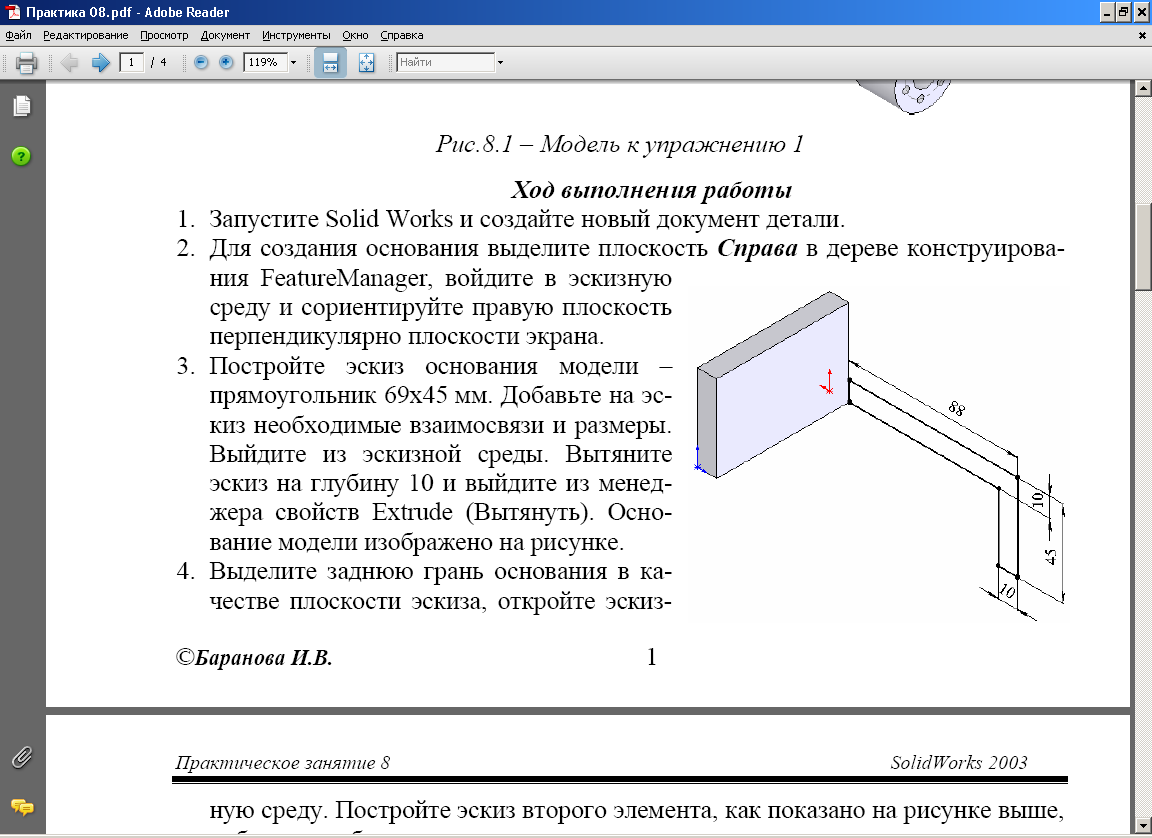

3. Побудуйте|спорудіть| ескіз основи|заснування| моделі - прямокутник 69x45 мм. Додайте|добавляйте| на ескіз необхідні взаємозв'язки та розміри. Вийдіть із ескізного середовища|середи|.

Витягніть ескіз на глибину 10 і вийдіть з менеджера властивостей Extrude| (Витягнути). Основа|заснування| моделі показана на малюнку.

4. Виділіть задню грань основи як площину ескіза, відкрийте|відчиняйте| ескізне середовище|середу|. Побудуйте|спорудіть| ескіз другого елемента, як показано на малюнку вище, додайте|добавляйте| необхідні взаємозв'язки та розміри.

5. Вийдіть із ескізного середовища|середи|, витягніть ескіз на глибину 38, при необхідності натисніть|натискайте| кнопку Reverse| Direction| (Реверс напряму|направлення|) в менеджері властивостей. Завершіть створення|створіння| елементу.

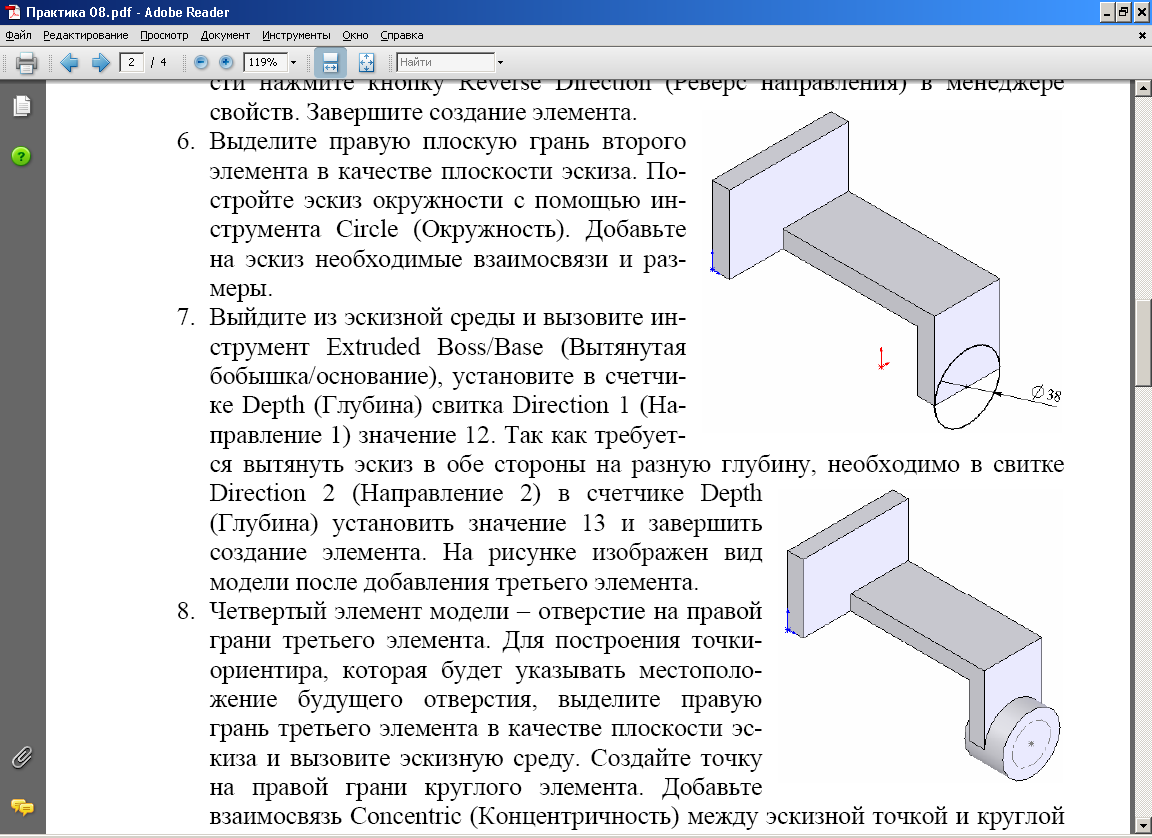

6. Виділіть праву плоску грань другого елемента як площину ескіза. Побудуйте|спорудіть| ескіз кола за допомогою інструменту Circle| (Коло). Додайте|добавляйте| на ескіз необхідні взаємозв'язки та розміри.

7. Вийдіть із ескізного середовища|середи| і викличте|спричиняйте| інструмент Extruded| Boss/ Base (Витягнута бобишка/основа), встановіть у лічильнику Depth| (Глибина) сувою Direction| 1 (Напрям|направлення| 1) значення 12. Оскільки|тому що| вимагається|ця| витягнути ескіз в обидві|обидва| сторони на різну глибину, необхідно в свувої Direction| 2 (Напрям|направлення| 2) в лічильнику Depth| (Глибина) встановити значення 13 і завершити створення|створіння| елемента. На малюнку змальований|зображати| вид|вид| моделі після|потім| додавання|добавляти| третього елемента.

8. Четвертий елемент моделі - отвір на правій грані третього елемента. Для побудови|шикування| точки-орієнтиру, яка вказуватиме|указуватиме| місце розташування майбутнього отвору, виділіть праву грань третього елемента як площину ескіза і викличте|спричиняйте| ескізне середовище|середу|. Створіть точку|точку| на правій грані круглого елементу. Додайте|добавляйте| взаємозв'язок Concentric| (Концентричність) між ескізною точкою|точкою| і круглою кромкою третього елемента. Вийдіть із ескізного середовища|середи|.

9. Тепер виділіть грань, на якій знаходиться|перебуває| точка|точка|. Виберіть в меню команду Insert| > Features| > Hole| > Simple| (Вставка > Елементи > Отвір > Простий). Відкриється|відчинятиме| .

менеджер властивостей Hole| (Отвір). Виберіть граничну умову Through| All| (Через все) і встановіть у лічильнику Hole| Diameter| (Діаметр отвору) значення 16. Виділіть центральну точку отвору і перетягніть покажчик миші до точки|точки|, нанесеної|завдавати| раніше на ескіз. Коли курсор стане жовтим, відпустіть ліву кнопку миші. Клацніть|лускайте| на кнопці ОК.

10. На тій же грані для створення|створіння| масиву отворів відкрийте|відчиняйте| ескізне середовище|середу|. Створіть осьове коло концентрично круглій кромці третього елементу діаметром 25 мм. Закрийте|зачиняйте| ескізне середовище|середу|.

11. Виділіть площину ескіза і створіть на ній простий отвір з|із| граничною умовою Through| All| (Через все) і діаметром 4 мм.

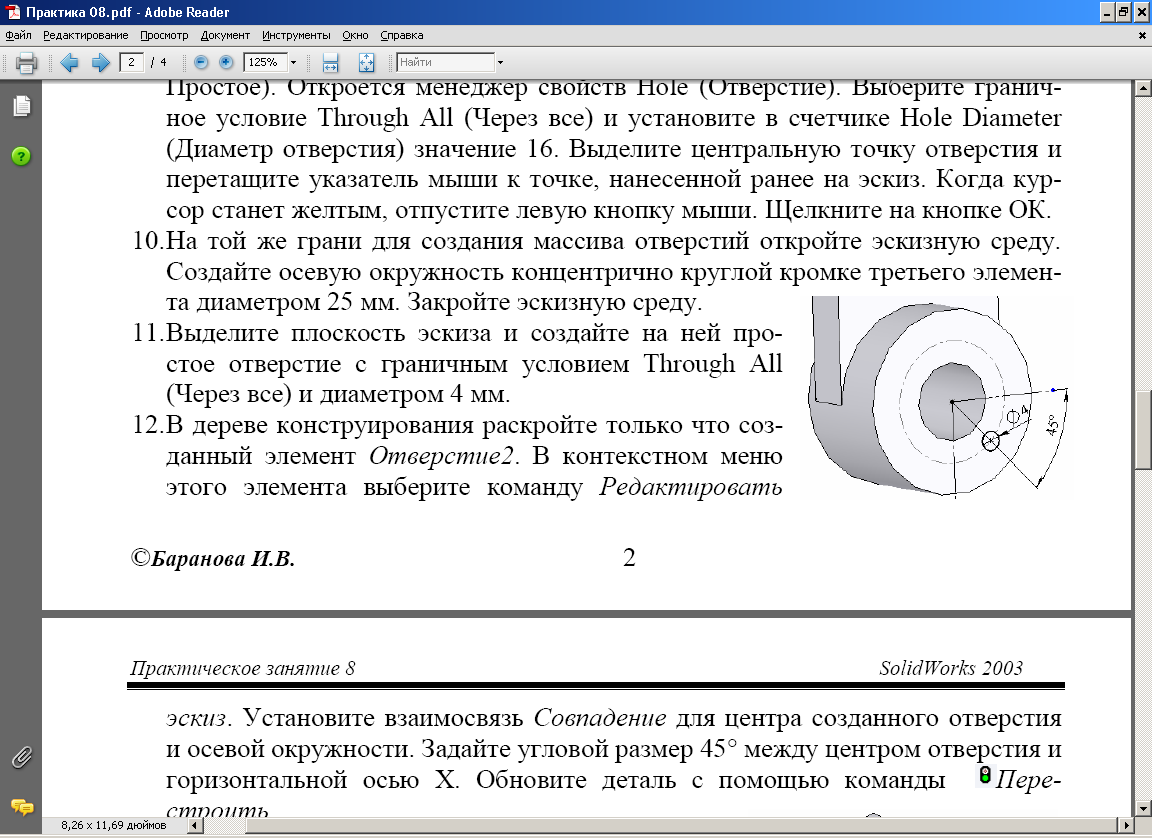

12. У дереві конструювання розкрийте тільки що створений елемент Отвір2. У контекстному меню цього елемента виберіть команду Редагувати ескіз. Встановіть взаємозв'язок Співпадіння для центру створеного отвору і осьового кола. Задайте кутовий розмір 45°| між центром отвору і горизонтальною віссю X. Відновіть деталь за допомогою команди Перебудувати.

13. Встановіть ізометричний вид|вид| деталі. Для відображення тимчасових осей

виконайте команду меню View|>Temporary| Axes| (Вид|вид| > Тимчасові осі). Виділіть в дереві конструювання елемент Отвір2. Викличте|спричиняйте| команду Circular| Pattern| (Круговий масив). У сувої Налаштування клацніть|лускайте| в полі Масив осі, потім вкажіть в графічній області тимчасову вісь (центральну вісь третього елемента). Встановіть прапорець Equal| spacing| (Рівний крок), якщо він скинутий, і встановіть у лічильнику Number| of| instances| (Число екземплярів|примірників|) значення 6. Клацніть|лускайте| на кнопці ОК в менеджері властивостей.

14. Приховайте тимчасові осі, вибравши в меню команду View| > Temporary| Axes| (Вид|вид| > Тимчасові осі).

15. Наступний|такий| елемент моделі - отвір діаметром 16 мм на правій плоскій грані основи|заснування|. Виділіть праву плоску грань основи|заснування|, помістіть на неї отвір і задайте його місце розташування, як показано на малюнку, додавши|добавляти| необхідні взаємозв'язки та розміри.

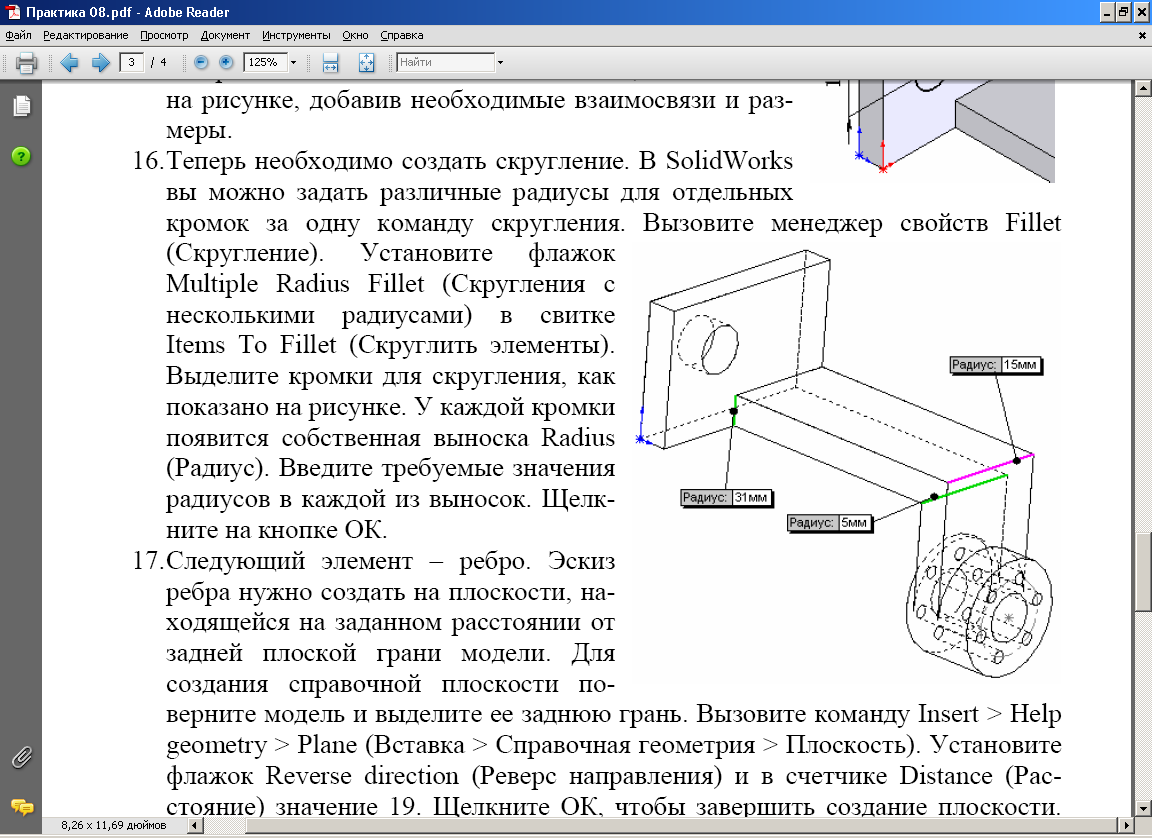

16. Тепер необхідно створити скруглення. У SolidWorks| ви можете задати різні радіуси для окремих кромок за одну команду скруглення. Викличте|спричиняйте| менеджер властивостей Fillet| (Скруглення). Встановіть прапорець Multiple| Radius| Fillet| (Скруглення з|із| декількома радіусами) у сувої Items| To| Fillet| (Скруглити елементи). Виділіть кромки для скруглення, як показано на малюнку. В|у| кожної кромки з'явиться|появлятиметься| власне винесення|винос| Radius| (Радіус). Введіть|запроваджуйте| необхідні значення радіусів в кожному з винесень|виносів|. Клацніть|лускайте| на кнопці ОК.

17. Наступний|такий| елемент - ребро. Ескіз ребра потрібно створити на площині, що знаходиться|перебуває| на заданій відстані від задньої плоскої грані моделі. Для створення|створіння| довідкової площини поверніть модель і виділіть її задню грань. Викличте|спричиняйте| команду Insert| > Help| geometry| > Plane| (Вставка > Довідкова геометрія > Площина). Встановіть прапорець Reverse| direction| (Реверс напряму|направлення|) і в лічильнику Distance| (Відстань) значення 19. Клацніть|лускайте| ОК, щоб|щоб| завершити створення|створіння| площини. Відкрийте|відчиняйте| ескізне середовище|середу| на новій площині і побудуйте|спорудіть| ескіз ребра, як показано на малюнку. Додайте|добавляйте| необхідні взаємозв'язки і розміри.

18. Вийдіть із ескізного середовища|середи|. У дереві конструювання виділіть створений ескіз і викличте|спричиняйте| інструмент Rib| (Ребро) на панелі інструментів Features| (Елементи). У графічної області з'явиться|появлятиметься| попередній вид|вид| ребра, на якому стрілкою буде показано напрям|направлення| додавання|добавляти| матеріалу. Уста­новіть прапорець Flip| material| side| (Переставити сторону для матеріалу) і за­дайте| значення товщини 10 мм.

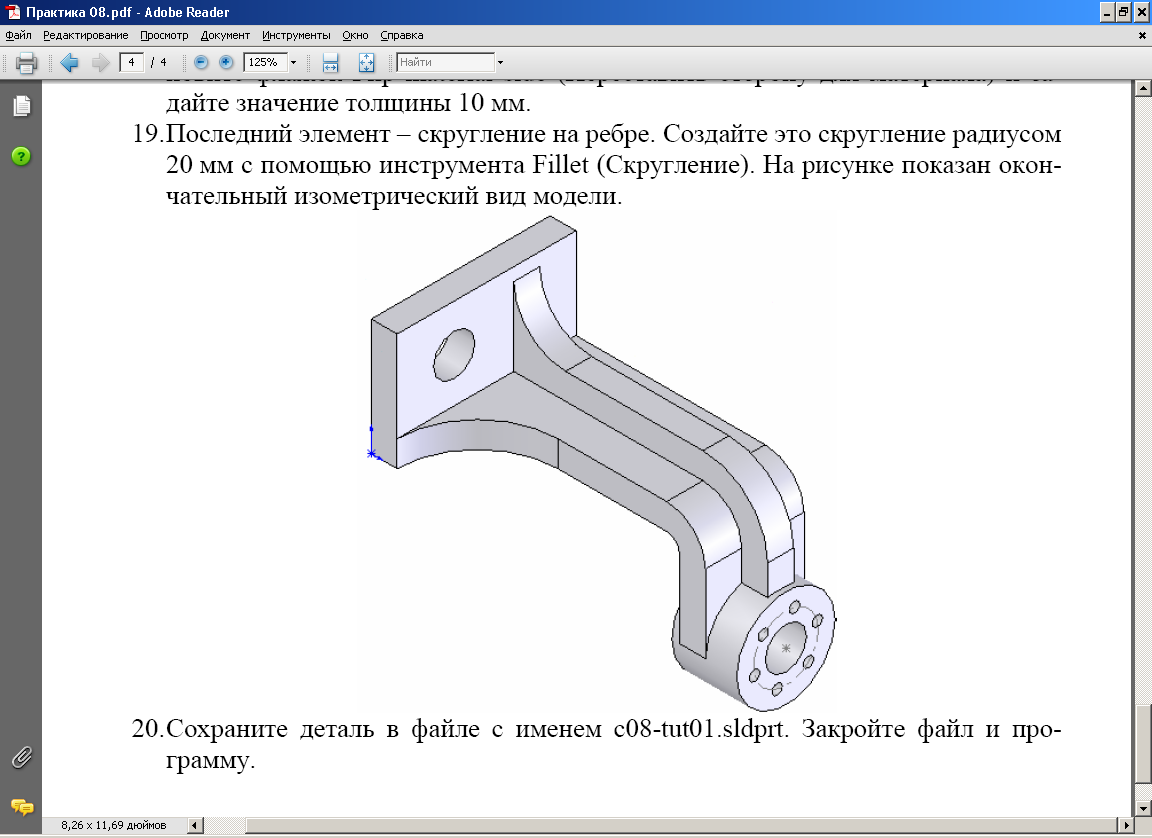

19. Останній елемент - скруглення на ребрі. Створіть це скруглення радіусом 20 мм за допомогою інструмента Fillet| (Скруглення). На малюнку показаний остаточний ізометричний вид|вид| моделі.

20. Збережіть деталь у файлі з|із| ім'ям c08-tut01|.sldprt. Закрийте|зачиняйте| файл і програму.

ІІ. Оформити звіт практичної роботи.

Контрольні запитання до захисту практичної роботи:

1. Як задати кутовий розмір між центром отвору і віссю ОХ?

2. Як відобразити|відображати| (приховати) тимчасові осі?

3. Круговий масив елементів.

4. Лінійний масив елементів.

5. Створення|створіння| скруглення з|із| декількома радіусами.

6. Створення|створіння| ребра.

7. Створення|створіння| куполу.

8. Створення|створіння| нахилу|схилу| поверхні.

9. Як відредагувати положення|становище| ребра відносно|щодо| основи деталі?
