Заливка с сортировкой
Смысл данного способа заключается в следующем.
Заливка осуществляется за счет закраски отдельных участков всех растровых линий, параллельных одной из координатных осей (допустим X), расположенных в заданном габарите (например, в диапазоне от xmin- xmax). Закраске подлежат участки растровых линий, которые находятся внутри заливаемой области
Для определения отдельных фрагментов текущей растровой линии, которые находятся в заливаемой области и которые должны быть закрашены, сначала находят точки пересечения этой растровой линии со всеми ребрами заданной области, затем выполняется сортировка найденных точек по значению их координат x. Ребра для определения точек пересечения могут браться в любой последовательности.
Если пронумеровать точки в отсортированной последовательности, начиная с 0, то закраске подлежат участки рассматриваемой растровой линии, которые начинаются с точки, имеющей в отсортированной последовательности четный номер, и заканчивается в ближайшей нечетной точке отсортированной последовательности.
На приведенном рисунке (Рис. 4.1 -34) для горизонтальной растровой линии с координатой ys точками пересечения с ребрами многоугольника, представляющего заливаемую область, являются точки:
aп, bп, dп, eп, fп, iп , kп, nп.
В этом случае отсортированная по координате X последовательность этих точек будет иметь следующий вид:
iп , dп, kп, bп, eп, nп, fп, aп.
На основании полученной отсортированной последовательности точек пересечения, в качестве закрашиваемых заданным цветом берутся следующие отрезки растровой линии ys:
iп dп, kп bп, eп nп, fп aп.
Недостатком данного способа является использование по сравнению с другими способами более сложных действий над точками.
При реализации данного способа при выборе очередного ребра для определения его пересечения с растровой линией целесообразно
Рис. 4.1‑34
использовать так называемый список активных ребер, что позволяет искать точки пересечения не для всех ребер заливаемой области, а только для тех, у которых действительно имеется точка пересечения с текущей растровой линией.
Заливка по ребрам.
Смысл данного способа заключается в следующем.
Для обрабатываемых точек габаритного пространства, в котором находится заливаемая область, вводится признак цветности, который может принимать одно из двух противоположных значений:
цвет закраски точек области;
цвет фона.
В исходном состоянии признак цветности всех точек соответствует значению «фон». При каждом обращении к точке ее признак цветности меняется на противоположный.
В процессе заливки поочередно для каждого ребра закрашиваемой области меняется значение признака цветности на противоположное для всех точек области, расположенной между этим ребром и осью Y. Ребра могут браться в любой последовательности. После обработки последнего ребра нужным цветом будет закрашена все точки заданной области.

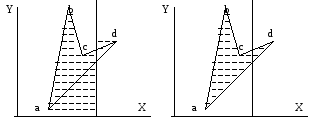

На Рис. 4.2 -35 приведен пример закраски многоугольника рассматриваемым способом.
Разновидностью данного способа является заливка с перегородкой.
При реализации способа заливки с перегородкой внутри габаритного прямоугольника задается перегородка в виде вертикальной линии.
Действия при этом способе аналогичны действиям при способе заливки по ребрам с той лишь разницей, что для каждого ребра изменяется значение признака цветности для точек области, расположенной между текущим ребром и перегородкой.
Рис. 4.2‑35
Способ поясняется ниже приведенным рисунком (Рис. 4.2 -36).
Достоинством способов заливки по ребрам является простота выполняемых действий над точками. Однако данные способы требует обработку большого количества точек, а некоторые точки обрабатываются многократно.
Заливка с перегородкой предполагает уменьшение количества обрабатываемых точек по сравнению с заливкой по ребрам.
Рис. 4.2‑36
