1.8 Регенерация бөлімінің ұзындығын есептеу
СТОЖ (сандық талшықты-оптикалық жүйесі) регенерациялық бөлімінің РБ ұзындығы көптеген факторларға тәуелді келеді, олардың ішіндегі ең маңыздысы:
СТОЖ энергетикалық потенциалы (Э), ол мынаған тең:
Э = Рпер – Рпр,
мұндағы Рпер –оптикалық белгі қуатының абсалютті деңгейі, дБм;
Рпр – қабылдағыш құралға кіріс жеріндегі оптикалық белгінің абсалютті деңгейі, дБм;
Энергетикалық потенциал лптикалық белгінің оптикалық талшықтағы, РБ-гі ажыратылатын және ажыратылмайтын жалғағыштардағы және СТОЖ басқа да түйіндеріндегі максималды-рұқсат етілген сөнуін анықтайды
– ОТ дисперсия, в, пс/нм км. ОТ дисперсті құбылыс уақыт барысымен белгінің спектральді және модовты құрамдастырның кеңеюіне, яғни олардың таралу уақыттарының әртүрлілігіне алып келеді, бұл өз кезегінде импульсті белгілердің формасы мен мерзімінің ұзақтығының өзгеруіне әкеп соғады;
– резистор, транзистор, диод жартылайөткізгіштер, күшейткіштердің жылулық шуларымен, оптикалық сәулелендіру көздерінің даңғырымен, оптикалық сәулеленудің ОТ кіріс бетінде шағылысу даңғырымен шартталған бөгеуілдер (помеха); бөгеуілдердің бұл түрі интегралды түрде меншікті даңғырлар ретінде ескеріледі;
– тасымалдағышы оптикалық белгінің өзі болып табылатын квантты немесе фантомды даңғыр (шу);
қабылдағыш құрал-СБОТЖ мүмкін болатын қателіктері бар фотоқабылдағыштың сезімталдығының минималды табалдырығына сәйкес келетін минималды детектирленуші қуат (МДҚ) Wмдм.
РБ ұзындығын анықтау үшін оның есептік сұлбасы құрылады (7 сурет).
А-ОЖ – ажыратылатын оптикалық жалғастырғыш (олардың РБ саны 2 тең);
ҚКРП – қызмет көрсетілмейтін регенерациялық;
ПРОМ – оптикалық белгіні электрлікке түрлендіргіш, соңғысының параметрлерін қайта қалпына келтіріп, оны оптикалыққа түрлендіретін қабылдаудыберетін оптикалық модуль;
ОС-Н – саны РБ құрайтын ОК құрушы ұзындығынан бір бірлікке кем келетін ажыратылмайтын оптикалық жалғағыш;
7 Сурет – сботж рб есептеу сұлбасы
7 суретке қарай отырып РБ сөну мынаған тең:
Ару = 2Аоср + q Аосн + 1 lру + Аt + Ав, (1.6)
мұндағы Аоср – 0,5…1,5 дБ тең болатын ажыратылатын оптикалық жалғағышпен қосылатын сөну;
q – ажыратылмайтын оптикалық жалғағыштар саны;
Аосн – ажыратылмайтын оптикалық жалғағышпе қосылатын сөну, дБ;
1 – ОТ сөну коэффициенті, дБ/км;
lру – регенерациялық бөлім ұзындығы, км;
Аt – СБОТЖ, сонымен қоса ОК және БТОЖ параметрлерінің температуралық өзгертулеріне рұқсатнама, мынаған тең болады 0,5…1,5 дБ;
Ав – уақыт өте келе СБОТЖ элементінің параметрлерінің нашарлау (ескіру, деградация және т.с.с.) рұқсатнамасы, Ав=2…6 дБ (оптикалық сәулелену мен оның комбинациялары көзінің типі мен қабылдағышына тәуелді келеді).
Синхронды сандық иерархияның БЖ (беріліс жүйесі) желілік құрал-жабдықтары үшін әоқашан беріліс деңгейі белгілі болып келеді, яғни Рпер = +2…-4 дБ.
Регенерациялық бөлім ұзындығын формула бойынша табамыз, км:
lрб
=
,
(1.7)
Энергетикалық потенциал Э SMA1 аппаратураның техникалық мәліметтерінен аламыз,ол 36 дБ тең (1.4 кесте).
(1.7) формуласындағы q-ажыратылмаған жалғастырушылар санынан басқа барлық шамалар белгілі. q саны құрушы ұзындығынан бір бірлікке кем болады. Ажыратылмайтын жалғастырушылармен қосылатын сөну нөльге тең деп ала отырып РБlрб мах ұзындығын анықтаймыз РБ ұзындығы төмендегі теңдеуден шығады, км:
lрб
мах =
,
(1.8)
S-16.1 оптикалық модулі үшін :
lру
мах =
L –16.1оптикалық модулі үшін:
lрб
мах =
L –16.2оптикалық модулі үшін:
lрб
мах =
JE –16.2 оптикалық модулі үшін:
lрб
мах =
бустері бар JE – G.scs 16.2 оптикалық модулі үшін:
lрб
мах =
бустері мен күшейткіші бар JE – G.scs 16.2 оптикалық модулі үшін:
lрб
мах =
енді lрб мах біле отырып Ц белгісі үлкен сан жағына дөңгелектендіруді білдіретін (1.9) формуласы бойынша РБ құраушысы ОК құрушы ұзындығының санын анықтаймыз, км:
q
=
Ц
(1.9)
S-16.1 оптикалық модулі үшін:
q
=
L –16.1 оптикалық модулі үшін:
q
=
L –16.2 оптикалық модулі үшін:
q
=
JE –16.2 оптикалық модулі үшін:
q
=
бустері бар JE – G.scs 16.2 оптикалық модулі үшін:
q
=
бустері мен күшейткіші бар JE – G.scs 16.2 оптикалық модулі үшін:
q
=
ажыратылмайтын оптикалық жалғағыштардың санын (1.10) формуласы бойынша анықтаймыз:
q = q - 1 (1.10)
q1 = 4 – 1 = 3
q2 = 10 – 1 =9
q3 = 16 – 1 = 15
q4 = 21 – 1 = 20
q5 = 27 – 1 = 26
q6 = 36 – 1 = 35
бұл жалғастырғыштармен қосылатын сөну q Аосн тең. Осыдан шығатыны, РБ ұзындығы көлемі бойынша кішірейтілуі керек, км;
l
=
,
(1.11)
l
1=
l
2=
l
3=
l
4=
l
5=
l
6=
(1.8) - (1.11) ескере отырып, РБ ұзындығын формула бойынша анықтаймыз, км:
lрб = lрб мах - l, (1.12)
lрб1 = 22,2 – 1,1 = 21,1
lрб2 =58,3– 2,8 = 55,5
lрб3 = 95,4 – 7,3 = 88,1
lрб4 = 122,2 – 9,5 = 112,7
lрб5= 159,1 – 12,3 = 146,3
lрб6 = 213,6 – 16,4 = 197,2
Mагистраль пункттері арасындағы арақашықтығы туралы алынған мәліметтер негізінде комплексті стативтерде қолданылатын оптикалық модуль типін анықтаймыз.
Караганды – Жарык (112 км) учаскесі үшін OIS- 16D L-16.2 модулін таңдаймыз.
Жарык – Жаңа-Арқа (84 км) учаскесі үшін OIS- 16D JE-16.2 модулін таңдаймыз.
Жаңа-Арқа – Қызылжар (155 км) учаскесі үшін OIS- 16D L-16.2 модулін таңдап аламыз.
Қызылжар –Жезқазған учаскесі үшін (170 км) OIS- 16D JE-G.scs 16.2 модулін және OBD оптикалық бустерлер платтарын таңдап аламыз.
1.9 Байланысты ұйымдастыру сұлбасы

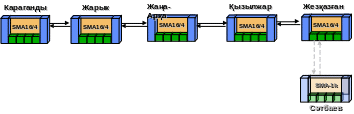

Караганды – Жарык – Жаңа-Арқа – Қызылжар – Жезқазған байланысын ұйымдастыру сұлбасы 8 суретте келтірілген.
1.3.п 1.5.ф арасында алынған мәліметтер негізінде таңдап алынған халық қоныстанған пункттерде байланысты қамтамасыз теу мақсатында 92 екімегабитті ағындар ұйымдастырылады. Қалған ағындар – резервті, даму, жалға берілетіндер.
