1.4. Выбор скорости резания (скоростной ступени станка)

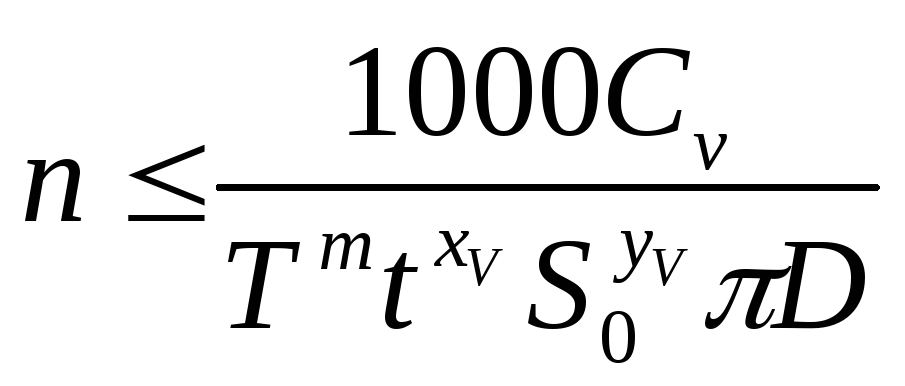

Частота вращения шпинделя станка, об/мин, определяется по формуле

(5)

По заданию T=45 мин; D=23 мм.

По прил.3 находим C^/_V=87,5; x_V=0,25; y_V=0,33; m=0,125;

K_v=1; K_uv=1; K_cv=0,9; K_nv=1; K_ov=0,8.

Найдем С_v:

Подставим найденные коэффициенты в формулу (5), получим:

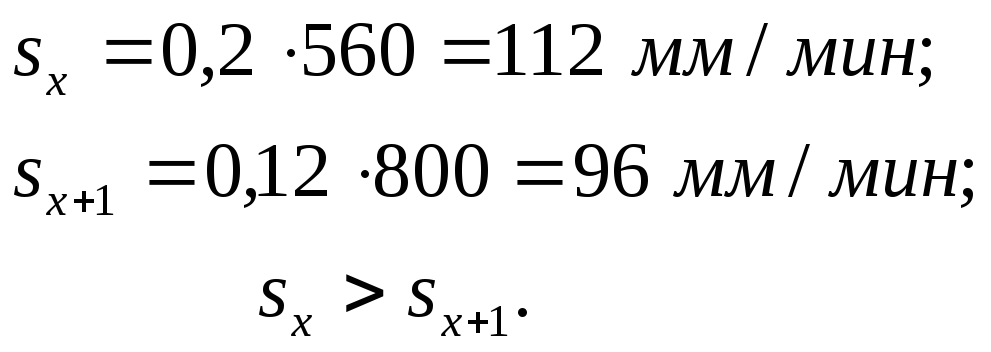

Для станка 1Е61М: n_x=560 об/мин; n_x+1=800 об/мин. Сравним минутные подачи для этих ступеней:

s_x=s₀n_x,

s_x+1=s^/₀n_x+1,

Ближайшая меньшая, имеющаяся на станке s^/₀=0,12 мм/об,

Таким образом, наивыгоднейший режим резания будет: t=1,5мм; s=0,2 мм/об; n=560 об/мин.

Действительная скорость резания

2. Проверка выбранного режима резания по крутящему моменту (мощности) на шпинделе станка.

Условия проверки М_рез М_шп.

М_рез.=12,08Нхм<М_шп.=65Нхм.

Следовательно, станок может выполнить выбранный режим резания.

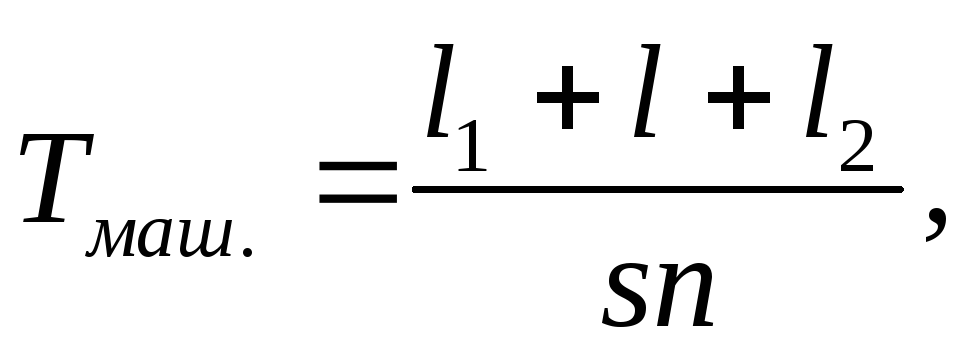

3. Определение машинного времени обработки.

где - величина врезания резца (стандартная для резцов с =90⁰);

l = 20 мм - размер обрабатываемой поверхности в направление подачи;

l₂ = 1+0,2t=1,3 - величина перебега резца

Тогда

4. Определение коэффициента использования режущих свойств инструмента.

s=0,2 мм/об; n=560 об/мин; s_p=0,2 мм/об;n_p=691,8589 об/мин.

Тогда

5. Определение коэффициента загрузки станка по мощности (крутящему моменту).

М_рез.=12,08 Нхм, М_шп.=65 Нхм,

или K_с=18,58%.

Заключение.

В данной работе были выбраны оптимальные величины различных параметров режущего инструмента. Рассчитаны различные виды подач, из которых выбрана наименьшая возможная.

Подобрана ближайшая возможная для данного станка подача. Рассчитана скорость резания. Проведена проверка выбранного режима резания по крутящему моменту на шпинделе станка. Определены коэффициенты использования режущих свойств инструмента и загрузка станка по мощности. Построен рабочий чертеж режущего инструмента.
