ЗМІСТ

ВСТУП 5

1 ЗБІР ІНФОРМАЦІЇ ПРО ОБ’ЄКТ ЕНЕРГЕТИЧНОГО АУДИТУ 7

1.1 Попереднє отримання інформації про об’єкт ЕА 7

1.2 Аналіз попередньо отриманої інформації про об’єкт ЕА 16

2 ОБРОБЛЕННЯ ІНФОРМАЦІЇ ПРО ВИКОРИСТАННЯ ПЕР НА ПІДПРИЄМСТВІ 24

2.1 Побудова та аналіз характеристик режимів споживання ПЕР 24

2.2 Складання та аналіз ПЕБ підприємства 25

2.3 Визначення питомих норм споживання ПЕР 27

3 РОЗРОБЛЕННЯ І ОБҐРУНТУВАННЯ РЕКОМЕНДАЦІЙ ЩОДО ПІДВИЩЕННЯ ЕФЕКТИВНОСТІ ВИКОРИСТАННЯ ПЕР НА ПІДПРИЄМСТВІ 28

3.1 Техніко-економічний аналіз заходів з підвищення економії ПЕР на об’єкті 28

3.1.1Визначення економії коштів внаслідок встановлення системи КРП. 29

3.1.2 Перевірка ефективності системи освітлення 35

3.1.3 Перевірка ефективності системи інфрачервоного опалення приміщень підприємства 39

3.1.4 Перевірка ефективності заміни ізоляції в системі теплової мережі. 41

3.2 Енергоаудиторський висновок 48

ВИСНОВОК 49

Література 51

ВСТУП

Актуальність дослідження полягає в тому, що економічний ефект досягається за рахунок: виявлення на підприємстві об'єктів і підрозділів, що споживають електроенергію нераціонально; проведення енергоаудиту в першу чергу на тих об'єктах, на яких є найбільший потенціал енергозбереження; пред'явлення об'єктам науково обґрунтованих норм електроспоживання на наступний день, місяць, квартал, рік; точного прогнозування електроспоживання підприємства; автоматизації обліку, зберігання, аналітичної обробки даних.

Мета дослiдження: проведення енергетичного аудиту ПАТ «Roshen»

При виконанні курсового проекту вирішується такі задачі:

1. Попереднє отримання інформації про підприємство.

2. Визначення можливих напрямків енергозбереження, що випливають з отриманої інформації.

3. Попередній аналіз ефективності визначених заходів з енергозбереження, складання попереднього звіту та плану подальшого енергоаудиторського дослідження, де будуть відображені заходи, ефективність застосування яких буде досліджуватись більш детально.

4. Додаткове отримання та оброблення інформації, що необхідна для проведення якісного техніко-економічного обґрунтування заходів з енергозбереження;

5. Техніко-економічне обґрунтування заходів з енергозбереження.

Об׳єкт дослiдження: промислове підприємство.

Сьогодні впровадженню активної енергозберігаючої політики, як в комунальній, так і в бюджетній сфері перешкоджає відсутність належного порядку в обліку та контролі витрат електричної, теплової енергії, газу і води [1].

Під час курсового проектування необхідно здійснити два основні етапи:

1. Визначити, в якій мірі на момент проектування ефективно використовуються паливно-енергетичні ресурси на підприємстві.

2. Запропонувати заходи з енергозбереження, які призведуть до зниження витрат паливно-енергетичних ресурсів на виробництво продукції.

Енергетичний аудит – творча справа, яка може бути здійснена різними шляхами. В даному проекті пропонується послідовність аудиторського дослідження, що побудована з використанням рекомендацій [2] і яка відображує вищевказані два основні етапи.

1 Збір інформації про об’єкт енергетичного аудиту

Підприємство "Теплоелектросервіс", яке займається енергетичним аудитом підприємств, а також встановленням, налагоджуванням та обслуговуванням обладнання споживачів теплової та електричної енергії, отримало по електронній пошті листа від підприємства «Roshen» з пропозицією провести на комерційній основі енергетичне обстеження з метою винайдення джерел економії ПЕР.

Після проведеного попереднього обстеження об’єкта дослідження отримано дані, що приведено нижче.

1.1 Попереднє отримання інформації про об’єкт еа

Отримана інформація після попереднього обстеження:

1. Галузь промисловості, у якій працює підприємство.

Підприємство ПАТ "Roshen" відноситься до харчової промисловості.

2. Юридична адреса замовника та контактна інформація.

Україна, 21001,

м. Вінниця

вул. Гліба Успенського, 8

т. +38(0432) 55-06-02

ф. +38 (0432) 27-43-10

3. Форма власності підприємства.

Підприємство є приватної власності.

4. Загальні характеристики систем, на підприємстві, які пов’язані з використанням ПЕР

На підприємстві діють такі системи: система електропостачання (компенсація реактивної потужності відсутня); система теплопостачання (водяна система опалення); система холодопостачання; система вентиляції, підігріву повітря та кондиціювання; система водопостачання та каналізації; система освітлення (в приміщеннях використовуються люмінесцентні лампи та лампи розжарювання).

5. Коротка історія підприємства.

Вінницька кондитерська фабрика – лідер на ринку національного кондитерського виробництва. Приблизно 25% всіх вітчизняних солодощів виготовляються на фабрика різних міст бувшого СССР.

6. Режим роботи підприємства.

Підприємство працює в три зміни. Перша зміна з 7.00 до 15.00. Друга зміна з 15.00 до 23.00. Третя зміна з 23.00 до 7.00. Кількість робочих днів в рік – 320.

7. Номенклатура та об’єми виробництва продукції.

Обсяги виробництва основної продукції представлені в табл. 1.1.

Таблиця 1.1 – Обсяги виробництва.

Найменування Продукції	Вартість, кількість	Обсяги виробництва
		2010р.	2011р.	2012 р.
Цукерки	млн. грн.	4200	5500	5000
	тис. тон	120	145	130
Печиво	млн. грн.	1200	1540	1800
	тис. тон	60	70	80
Вафлі	млн. грн.	3000	3600	4200
	тис. тон	100	120	140
Мармелад	млн. грн.	2000	1900	2600
	тис. тон	50	45	60

8. Фінансовий стан підприємства.

Підприємство не має заборгованості по зарплаті і за енергоносії. Підприємство активно працює над розширенням ринку збуту.

9. Кількість працівників.

Середньоспискова чисельність працівників підприємства – 800 осіб.

10. Відомості про електричні навантаження підприємства.

До споживачів електроенергії фабрики належать виробничі і адміністративні будівлі. План розташування споруд підприємтсва зображено на рис.1.1, а встановлені потужності подано в табл.1.2.

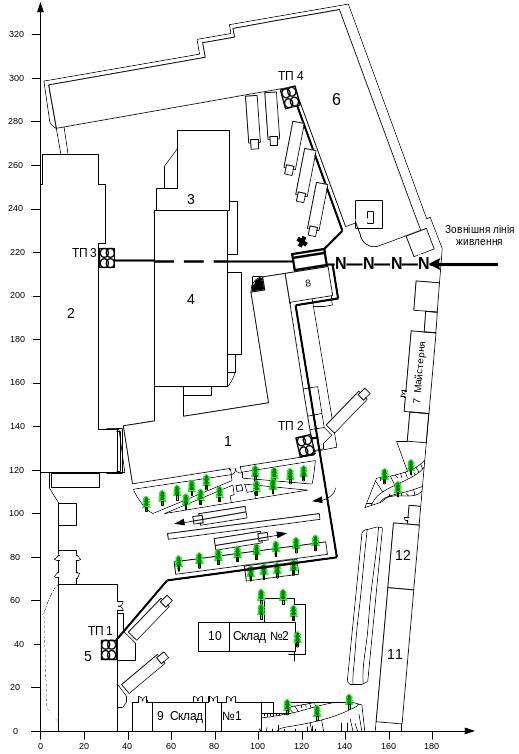

Рисунок.1.1 – Генеральний план підприємства

Підприємство живиться електроенергією на прузі 10 кВ від підстанції 110/10 кВ по повітряній лінії електропередач, довжиною 1,4 км.

Таблиця 1.2 – Встановлені потужності об’єктів електроспоживання підприємства

№	Назва цеху (приміщення)	Потужність, кВт
1	Цех №1	850
2	Цех №2	650
3	Цех №3	250
4	Цех №4	550
5	Цех №5	700
6	Цех №6	1800
7	Майстерня	40
8	Холодильник	80
9	Склад №1	20
10	Склад №2	20
11	Склад №3	20
12	Адміністративний корпус	15

Аналіз найбільш завантажених змін, виходячи з показів вимірювальних приладів, показав, що найбільші із середніх півгодинних активна та реактивна потужності підприємства складають, відповідно кВт, квар.

В таблиці 1.3. Приведено опис основних електроприймачів об’єктів електроспоживання підприємством:

Таблиця 1.3. Опис основних електроприймачів об’єктів електроспоживання підприємством

№	Найменування об’єкта	Найменування електроприймачів
1	Цех №1	Загортальні автомати, автомат фасування, ємкості для сировини, змішувачі, коробоформувач, преси, транспортерна стрічка, ваги, вентилятори, освітлення.
2	Цех №2	Машина розкрохмалювання, машина відливання цукерок, коробоформувач, преси, транспортерна стрічка, ваги, вентилятори, освітлення.

Продовження таблиці 1.3

3	Цех №3(котельня)		Насоси, система автоматизації, освітлення, вентиляція
4	Цех №4		Шліфувальні верстати, токарні верстати, стругальні вестрати, кран-балка, вентиляція, освітлення.
5	Цех №5		Загортальні автомати, автомат фасування, ємкості для сировини, змішувачі, коробоформувач, преси, транспортерна стрічка, ваги, вентилятори, освітлення.
6	Цех №6		Шафа розігріву, змішувач, шарова мельниця, ємкості для сировини, бочкоперекидач, вентиляція, освітлення.
7	Майстерня		Шліфувальні верстати, стругальні верстати, заточувальні верстати, гідравлічні преси, вентиляція, освітлення.
8	Холодильник		Холодильні установки, компресори, вентиляція, освітлення.
9		Склад №1		Кран-балка, вентиляція, освітлення.
10		Склад №2		Кран-балка, вентиляція, освітлення.
11		Склад №3		Кран-балка, вентиляція, освітлення.
12		Адміністративний корпус		Побутова техніка, офісна техніка, електроплити, вентиляція, освітлення.

11. Щорічне споживання ПЕР об’єктом та його структурними одиницями.

На підприємстві «Roshen» використовуються вода, електроенергія та природній газ. Дані про використання вказаних ПЕР подано в табл. 1.4 та 1.5.

Таблиця 1.4 – Загальне споживання енергоносіїв та їх вартість за даними на 2012 р.

Енергоносій	Річне споживання	Річні витрати, грн..
Активна електроенергія	14586 тис. кВт·год	11660000
Реактивна електроенергія	10939,5 тис. квар·год	1100000
Природний газ	800 тис. м3	1760000
Вода	90 тис. м3	740700

Таблиця 1.5 – Дані про щомісячне споживання електроенергії та природного газу підприємством за 2012 р.

Місяць	Споживання активної електроенергії, тис. кВт·год	Споживання рактивної електроенергії, тис. квар·год	Споживання газу, тис. м3
Січень	1300	975	170
Лютий	1315	985	190
Березень	1020	765	80
Квітень	1200	900	10
Травень	1050	790	6
Червень	980	735	7
Липень	1050	790	7
Серпень	990	745	5

Продовження таблиці 1.5

Вересень	1200	900	7
Жовтень	1320	990	8
Листопад	1615	1200	125
Грудень	1545	1165	185
Разом	14586	10939,5	800

12. Система тарифів на енергоносії, що використовує підприємство та існуючі обмеження на споживання енергії.

Підприємство ПАТ "Roshen" сплачує за природній газ за ціною 2200 грн/1000 м³.

Тариф на водопостачання – 8,23 грн/м³, на водовідведення – 6,59 грн/м³.

За активну електроенергію проводиться розрахунок за тризонним тарифом, диференційованим за періодами часу. Роздрібний тариф на електроенергію, значення якого буде множитись на відповідні коефіцієнти в залежності від періоду складає 1,2 грн/кВт∙год. Характеристики диференційованого тарифу приведено в табл. 1.6.

Вказані тарифи встановлено згiдно з Умовами та Правилами здiйснення пiдприємницької дiяльностi з постачання електричної енергiї за регульованим тарифом, затвердженими Постановою НКРЕ України вiд 13.06.1996 року №15/1 та Постановою Нацiональної комiсiї, що здiйснює державне регулювання у сферi енергетики вiд 25.05.2012 року №671.

На підприємстві реалізовано облік перетоків реактивної електроенергії між енергопостачальною організацією та споживачем. Розрахунок за реактивну електроенергію встановлюється відповідно до методики розрахунків плати за перетоки реактивної електроенергії між енергопостачальною організацією та її споживачами [12].

Таблиця 1.6 – Показники диференційованого тарифу

Перiод часу	Нiчний	Напiвпiковий	Пiковий
Тарифнi коефіцієнти	0,35	1,02	1,68
Тривалiсть перiоду, год	8 – 9	9 – 10	6
Сiчень, лютий, листопад, грудень	23.00 – 8.00	10.00 – 17.00; 21.00 – 23.00	8.00-10.00; 17.00-21.00
Березень, квiтень, вересень, жовтень	23.00 – 8.00	10.00 – 18.00; 22.00 – 23.00	8.00-10.00; 18.00-22.00
Травень, червень, липень, серпень	24.00 – 2.00	11.00 – 20.00; 23.00 – 24.00	8.00-11.00; 20.00-23.00

13. Наявність і характеристика систем обліку та контролю енергоспоживання.

Система комерційного обліку електроенергії представлена електронним трифазним лічильником обліку активної та реактивної енергії.

На вводі в кожну споруду встановлено аналогові лічильники технічного обліку активної енергії відповідно СА4У.

14. Інформація про енергетичні аудити підприємства, що були проведені раніше.

Енергетичні аудити на підприємстві раніше не проводились.

Замовник пропонує виконавцю розробити план проведення дослідження, представити для обговорення та затвердження. Для допомоги в обстеженні підприємства замовник надає увесь склад персоналу відділу головного енергетика.
