2. Навести опис структури повного кольорового телевізійного сигналу
Сукупність сигналів зображення, гасячих імпульсів і синхронізуючих імпульсів, імпульсяв кольорової синхронізації називається повним кольоровим телевізійним сигналом.
Сигнал зображення формується під час прямого ходу променя. Під час зворотного ходу промінь повинен бути погашений, інакше, рухаючись в протилежному напрямі, він порушить правильний розподіл електричних зарядів на фотомішені передавальної трубки, а на екрані кінескопа з'являться світлі похилі лінії, погіршуючі якість зображення.
Електронні промені гасяться подачею на електронні прожектори передавальної і приймальної трубок спеціально сформованих гасячих імпульсів. Крім того, для правильного відтворення зображення всі розгортаючі пристрої телевізійної системи повинні працювати синхронно і синфазно, тобто якщо, наприклад, на екрані кінескопа відтворюється початок першого рядка зображення, що передається то електронний промінь повинен знаходитися у верхньому лівому куті екрану, а при відтворенні кінця останнього активного рядка другого напівкадру — в правому нижньому кутку.
У системах телевізійного мовлення синхронна і синфазна робота розгортаючих пристроїв передавальних камер і телевізійних приймачів досягається подачею спеціальних синхронізуючих імпульсів в кінці прямого ходу кожного рядка (рядкові синхроімпульси) і кожного напівкадру (кадрові синхроімпульси).
Імпульси, що гасять і синхронізуючі, формуються на телевізійному центрі за допомогою досить складного пристрою синхрогенератора. Ці імпульси передаються по каналу зв'язку одночасно з сигналами зображення.
3. Результати обчислень та спостережень пп.2, 3, 7, 8, 9, 10..

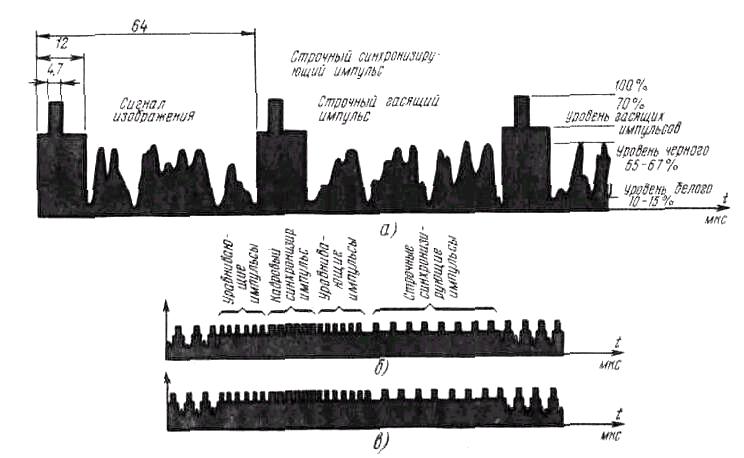

та графіки складових повного телевізійного сигналу.

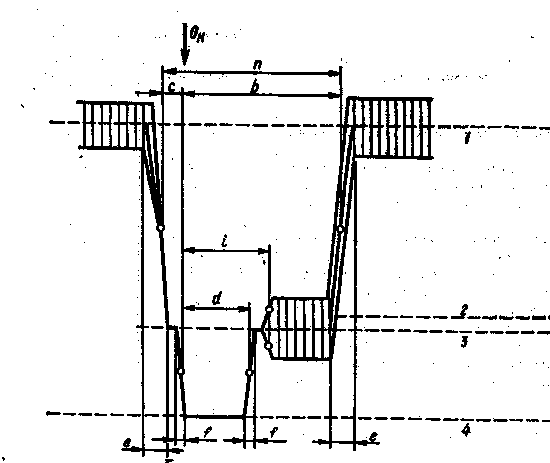

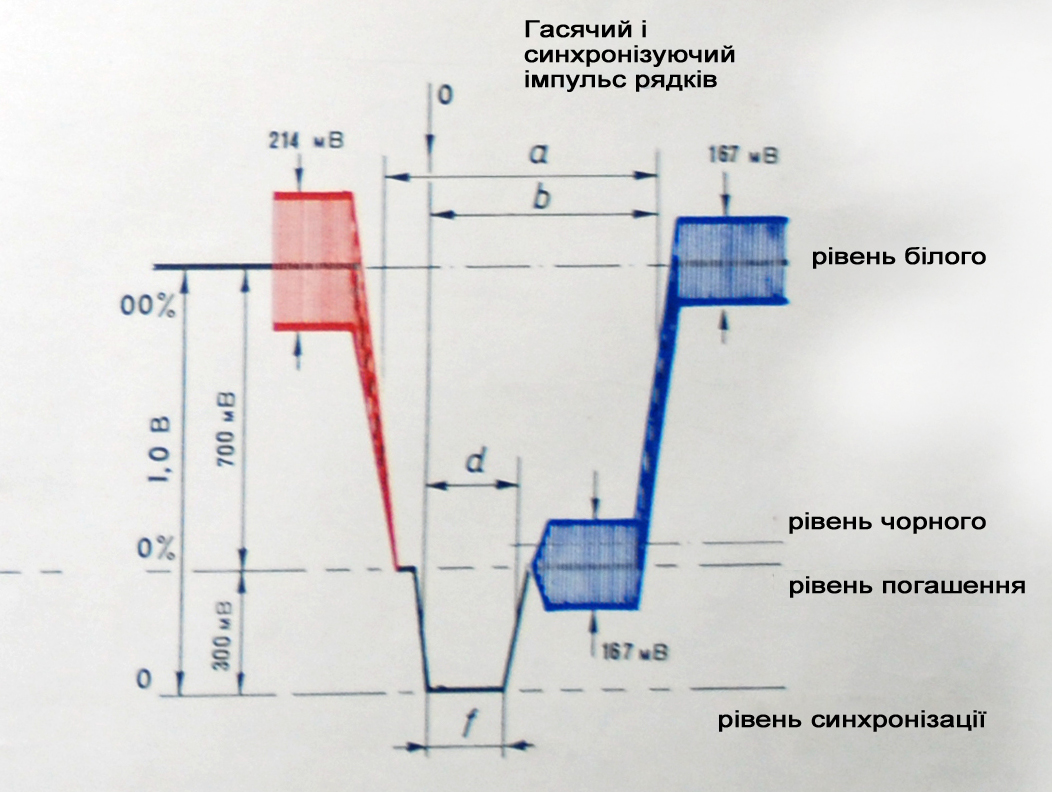

Рис. 1.1. Уровни в ПЦТС:
1 — номинальный белого; 3 — черного: 3 — номинальный гашения (опорный уровень); 4 — номинальный синхронизирующих импульсов.

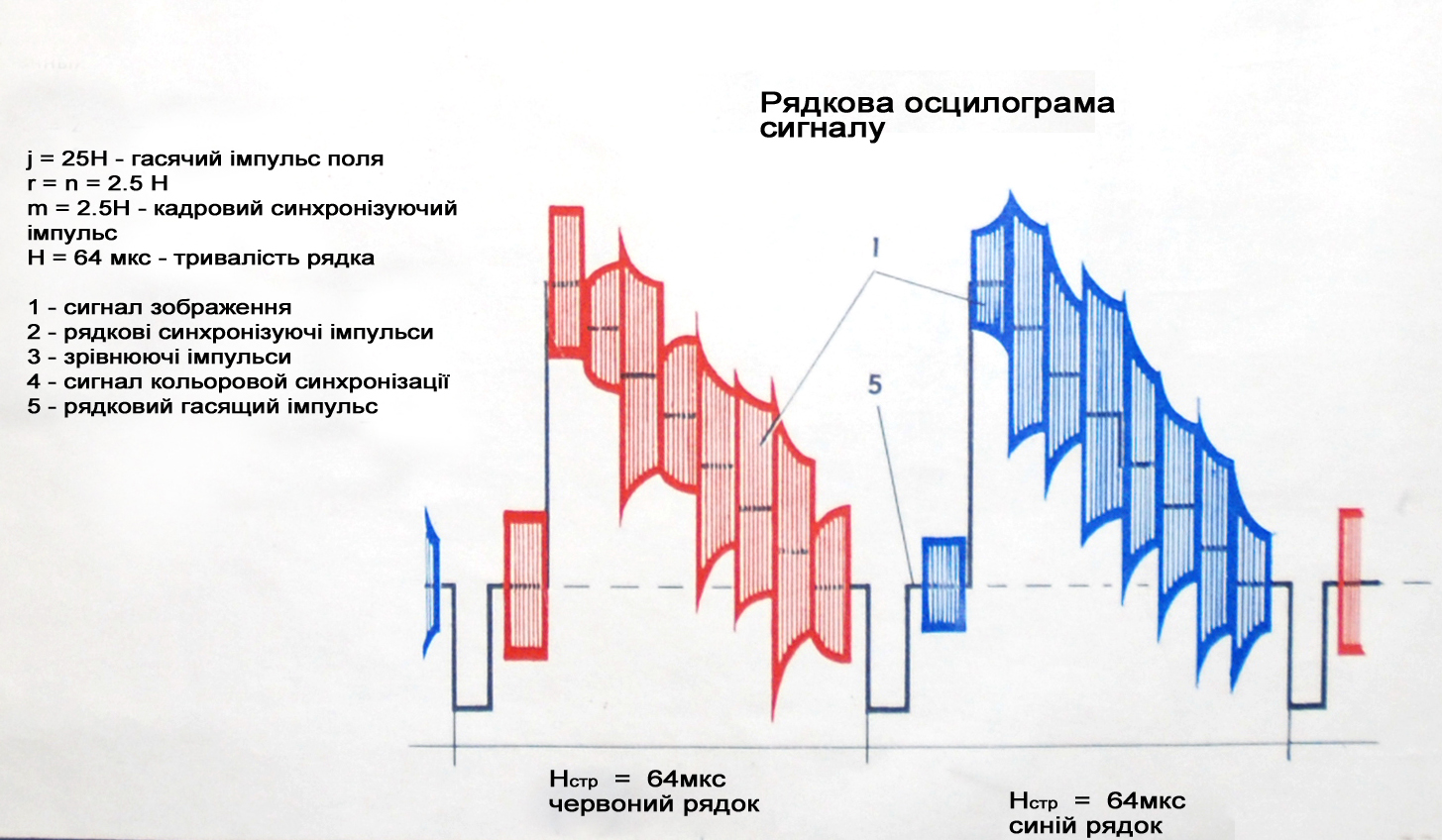

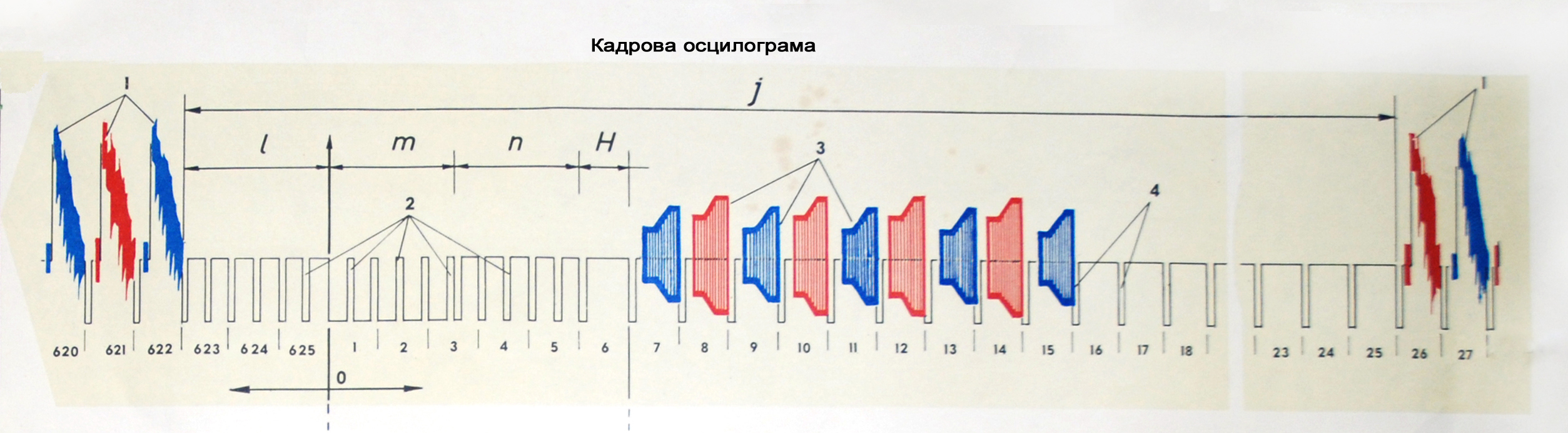

Графіки та епюри відеосигналів.
- в рядку “червоного” сигнала
- в рядку “синього” сигнала
- імпульси кольорової синхронізації
5. Висновки з виконаної роботи.
Під час виконання лабораторної роботи ми вивчили побудову повного кольорового телевізійного сигналу
YI. Відповіді на контрольні питання:
1. Які сигнали входять до складу повного кольорового телевізійного сигналу?
______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
2. Яке призначення гасячих і синхронізуючих імпульсів.
______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
3. Яке призначення “врізок” та вирівнюючих імпульсів.
______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
4. Що таке рівні чорного і білого сигналів зображення?
______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
5. Яке призначення сигналів кольорової синхронізації?
______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
6. Коли передаються сигнали кольорової синхронізації?
______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
