5. Висновки з виконаної роботи.

Під час виконання лабораторної роботи ми вивчили структурну схему і призначення елементів схеми системи супутникового телебачення. Отримали навички з настройці і налагодженню системи супутникового приймального пристрою. Виконалии настройку системи супутникового телебачення на відповідний телевізійний канал супутника. Ознайомились з органами керування системи супутникового телебачення.

6. Відповіді на контрольні питання:

1. Поясніть як проводиться налагодження системи супутникового приймального пристрою.

Пульт|пульт-панель| дистанційного керування (ПДУ) використовується для регулювання| телевізора в сервісному режимі, за винятком регулювань балансу білого, які повинні бути зроблені до сервісного регулювання.

Всі регулювання здійснюються по зображенню на екрані кінескопа, на якому показуються варіанти системи управління і зразкові значення величин.

Входження в сервісний режим і регулювання в ньому

Для входження в сервісний режим телевізора роблять наступне:

• Встановлюють рівень тембру НЧ на максимальне значення, а рівень тембру ВЧ - на мінімальне.

• Натискають|натискують| і утримують кнопку REVEAL| (відображення інформації) ПДУ і, утримуючи її натиснутою|натискувати|, натискають|натискують| кнопку VOLUME -| клавіатури передньої панелі телевізора. При цьому на екрані телевізора з'явиться|появлятиметься| назва пара­метру| і його початкове числове значення відповідно до табл. 1.

• Натискають червону або зелену кнопки ПДУ для вибору регульованого параметра.

Таблиця 1

Параметр, що настроюється	Відображення на эк­ране і початковому числовому значенні	Примітка
Розмір по вертикалі (Vertical amplitude)	V-AMP 026	Оптимальна установка
Лінійність по вертикалі (Vertical linearity)	V-LIN 022
Центрівка по вертикалі (Vertical position)	V-POS 005	Оптимальна установка
Розмір по горизонталі (Horizontal amplitude)	Н-АМР 045	Теж
Центрівка по горизонталі (Horizontal position)	H-POS 032
Амплітуда геометрії 1 (EW-amplitude)	E/W-AMP 1 063	То ж
Амплітуда геометрії 2 (EW-amplitude)	E/W-AMP 2 021	Теж
Трапецеїдальні искаже­ния (Trapezium-comp)	TRAPEZ-1 004	Теж
Постійна складова кадрової розгортки (Vertical DC)	VERTD.C. 008	Регулюванню не підлягає
Розташування тексту (Text Position)	TEXT POSITION 060	Оптимальна установка
Статичний баланс білий (Cutoff)	CUT OFF	Увійдіть до сервісного режиму. Під'єднаєте осцилограф до синього катоду і регулятором прискорюючої напруги ТДКС встановіть рівень рівним 150±5 В
Динамічний баланс бело­го (Cutoff RGB)	CUT OFF RGB 032 032 032 RGB	Натисніть зелену кнопку ПДУ, щоб перейти через інші установки. Оптимальна ус­тановка
Рівень білого в сигналах RGB (White RGB)	WHITE RGB 032 032 032 RGB	Теж
Субяскравість (Sub Brightness)	SUB BRIGHT 000	Оптимальна установка

• Зміну значення параметра (регулювання) проводять|виробляють| натисненням жов­тої| і блакитної|голубий| кнопок ПДУ.

• Введення|вступ| в пам'ять нових числових значень параметрів проводять|виробляють| натисканням| кнопки STR| (STORE|) клавіатури передньої панелі телевізора.

Для виходу з|із| сервісного режиму натискають|натискують| кнопку N (NORMALISATION|) ПДУ.

Телевізор має можливість|спроможність| підключення зовнішнього блоку пам'яті MEM­ORY| PACK|, що дозволяє копіювати попереднє настроювання на канали.

Розглянемо|розглядуватимемо| тепер вплив кнопок ПДУ на регулювання PIP|. Кнопка PIP| ПДУ включає функцію додаткового зображення PIP| (мал. 3,а) (показано у форматі 4:3).

Натиснення кнопки PIP| другий раз нагадає про розмір і місце|місце-милю| розміщення додаткового зображення (мал. 3,6).

Кольорові кнопки ПДУ дозволяють пересунути додаткову картинку або змінити|зраджувати| її розмір. На мал. 3,смв показане, як зображення PIP| було передвинуто| в інше місце і зроблено менше шляхом натиснення червоної і зеленої кнопок ПДУ.

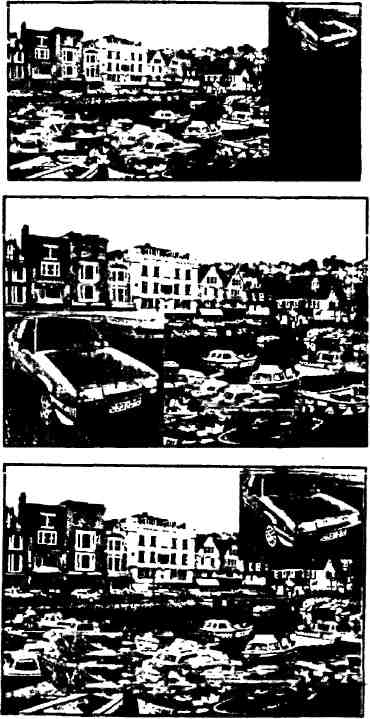

Мал. 3. Вплив кнопок ПДУ на розмір і розташування на екрані основного і додаткового зображень

Кнопка SOURSE ПДУ дозволяє вибирати джерело сигналу для отображе­ния його як додаткове зображення PIP.

Кнопка SWAP| ПДУ дозволяє міняти|змінювати| місцями основне зображення і додаткове| (PIP|) і навпаки.

Кнопка STILL| ПДУ дозволяє «заморозити» зображення на будь-який час. При використанні цієї кнопки перший раз «заморожується» основне зображення|, при повторному її натисненні - «заморожується» додаткове зображення (PIP|), при третьому натисненні все звільняється|визволяє|.

Застосування цифрової обробки сигналів в телевізорах Регулювання формату зображення

Кнопка ASPECT| ПДУ (див. мал. 4) регулює формат зображення. З|із| її допомогою можна встановити широкоекранне зображення у форматі «пошто­ва| скринька» (мал. 4,а).

Мал. 4. Формати зображення

Мал. 4,б показує, як виглядає ця ж картинка в режимі PANASONIC| AVTO|. У цьому режимі будь-яке зображення буде показано при його максимальному розмірі. Якщо первинне|початкове| джерело сигналу мало стандартний масштаб 4:3, то його і переважно дивиляться в цьому масштабі. Що з'являються|появляються| при цьому на екрані червона і зелена кнопки, дозволяють робити|чинити| вибір між стан­дартним| форматом 4:3 (мал. 4,е, стрілкою показана червона кнопка) і пра­вильним| (Just|) зображенням (мал. 4,г, стрілкою показана зелена кнопка).

Формат 4:3 демонструватиме зображення в його стандартному розмірі і може бути вибраний (мал. 4,д). При цьому червона кнопка зменшує розмір зображення по вертикалі, а зелена - збільшує.

У режимі збільшення зображення (Zoom|) (мал. 4,е) розмір його видимої частини|частки| можна змінювати|зраджувати| або червоною (мал. 4,ж), або зеленою (мал. 4,з) кнопками, як це показано на малюнках.

Жовта кнопка (мал. 4,и) переміщатиме зображення вгору (при цьому можна буде краще розглянути субтитри), а синя (мал. 4,к) - вниз.

У режимі розширеного зображення (S-Zoom) (мал. 4,л) червона (мал. 4,м) і зелена (мал. 4,н) кнопки дозволяють переміщати зображення по горизонталі, а жовта (мал. 4,о) і синя (мал. 4,л) кнопки - по вертикалі.

Режим повного|цілковитого| зображення (Full|) покаже зображення в максимально повному|цілковитому| розмірі, але|та| з|із| невеликим подовженням|видовженням| (мал. 4,р).

Режим правильного зображення (Just|) (мал. 4,с) показує зображе­ння| масштабу 4:3 в максимальному розмірі, але|та| з|із| корекцією в центрі екрану, таким чином, що подовження|видовження| помітне тільки|лише| на лівому і правому краях екрану. Розмір зображення при цьому залежить тільки|лише| від оригінального сигналу.
